Aufbereitung und Reparatur eines IBM PC/XT (5160) - Reparatur
Dieser IBM PC erfreut den Retro Bastler mit mehreren Fehlern die nacheinander auftauchen. Das primäre Problem des "Nix Passiert" beim Einschalten
erzeugt gerne einen hohen Frustfaktor. IBM Mainboards verfügen (für die Stromversorgung / Filterung etc...) über sogenannte Tantal Kondensatoren.
Diese altern bei Nichtbenutzung und erzeugen dann einen Kurzschluß der das gesamte System stilllegt.
Fehler auf dem Mainboard
Wie bereits beim Zerlegen festgestellt, ist der Fehler für das komplette Schweigen des Systems, auf dem Mainboard beheimatet. Es gibt diverse Seiten
im WEB die bei diesem Problem ausführlich helfen können (insbesondere "Minus Zero Degrees"). Dort sind sehr detaillierte Testverfahren beschrieben, um
mögliche Fehler zu isolieren. Sehr wichtig ist die die Ausstattung mit den richtigen Ersatzteilen / Werkzeuge und einem gewissen Mut die Sache
anzugehen.
Keine Angst : Selbst ich als Elektroniklaie war dank der "Netzhilfe" in der Lage das Problem zu meistern. Ein kleines Multimeter, ein Lötkolben und
die "richtigen" Tantal Kondensatoren (oft auch "Tropfen" genannt) haben bei mir bisher jeden IBM PC wieder flott gemacht.

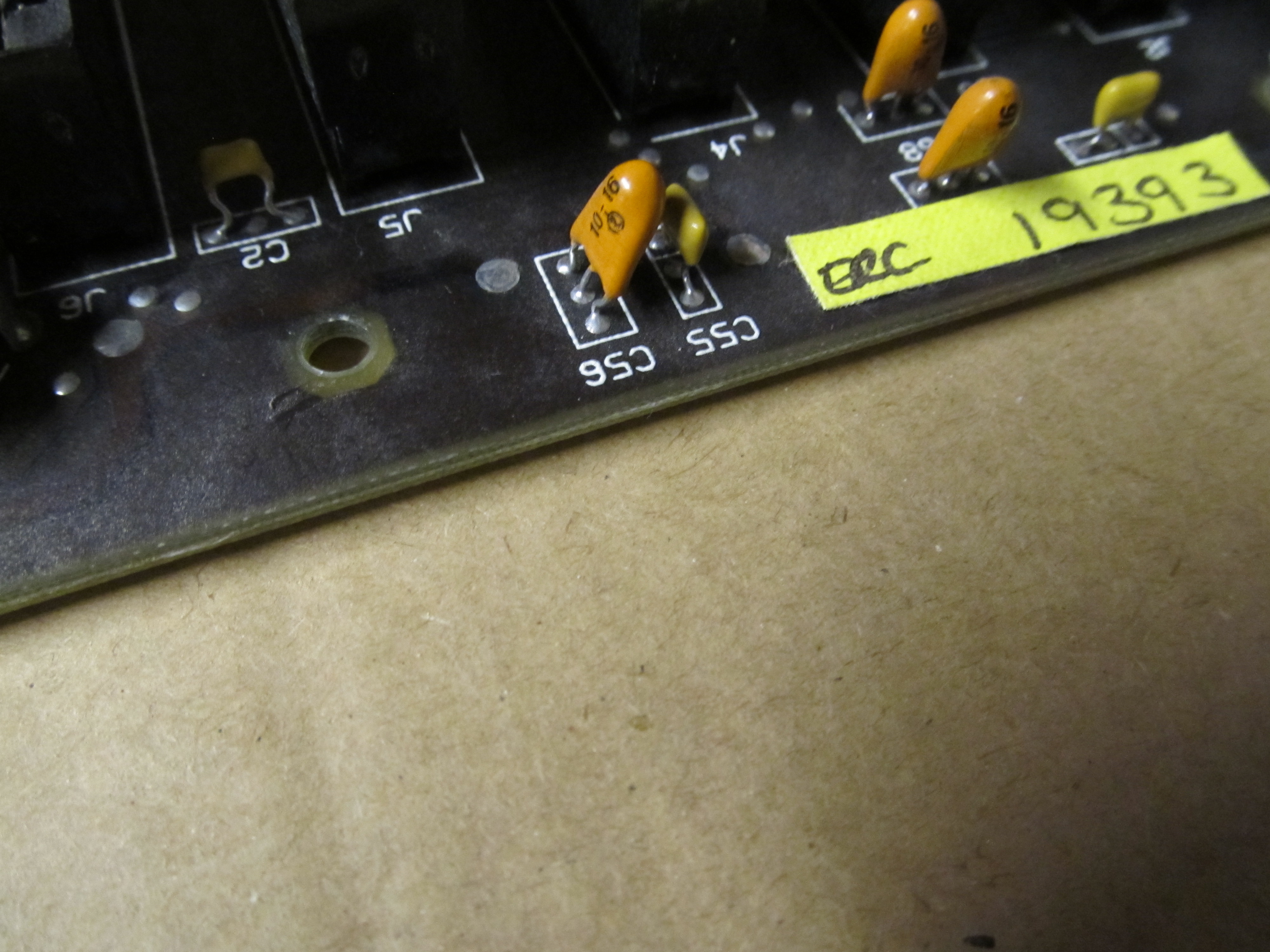

Verdächtige Kandidaten für defekte Tantal's sind häufig diese mit folgender Bezeichnung : C56 und C58.
Hilfe zur Nutzung des Multimeters gibt es reichlich in vielen Videos im Netz und bei Befolgung der vorhandenen Testverfahren ist der Erfolg nur eine
Frage der Zeit.

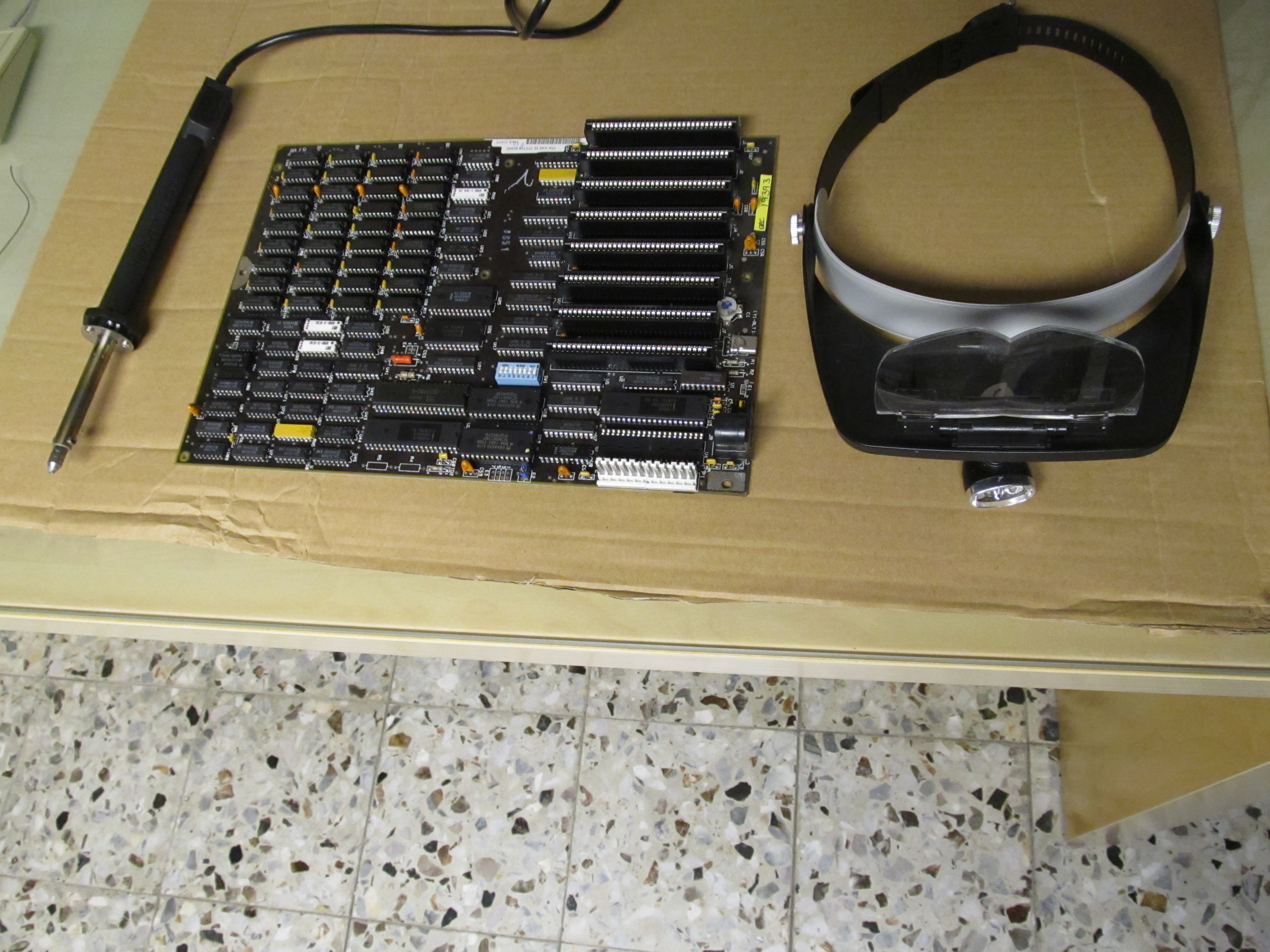

Zu meinen Werkzeugen gehört mittlerweile auch eine Kopflupe, da ich im fortschreitenden Alter nun auch gefühlt zu den Maulwürfen gehöre.
(Für eine vergrößerte Darstellung die Bilder anklicken)

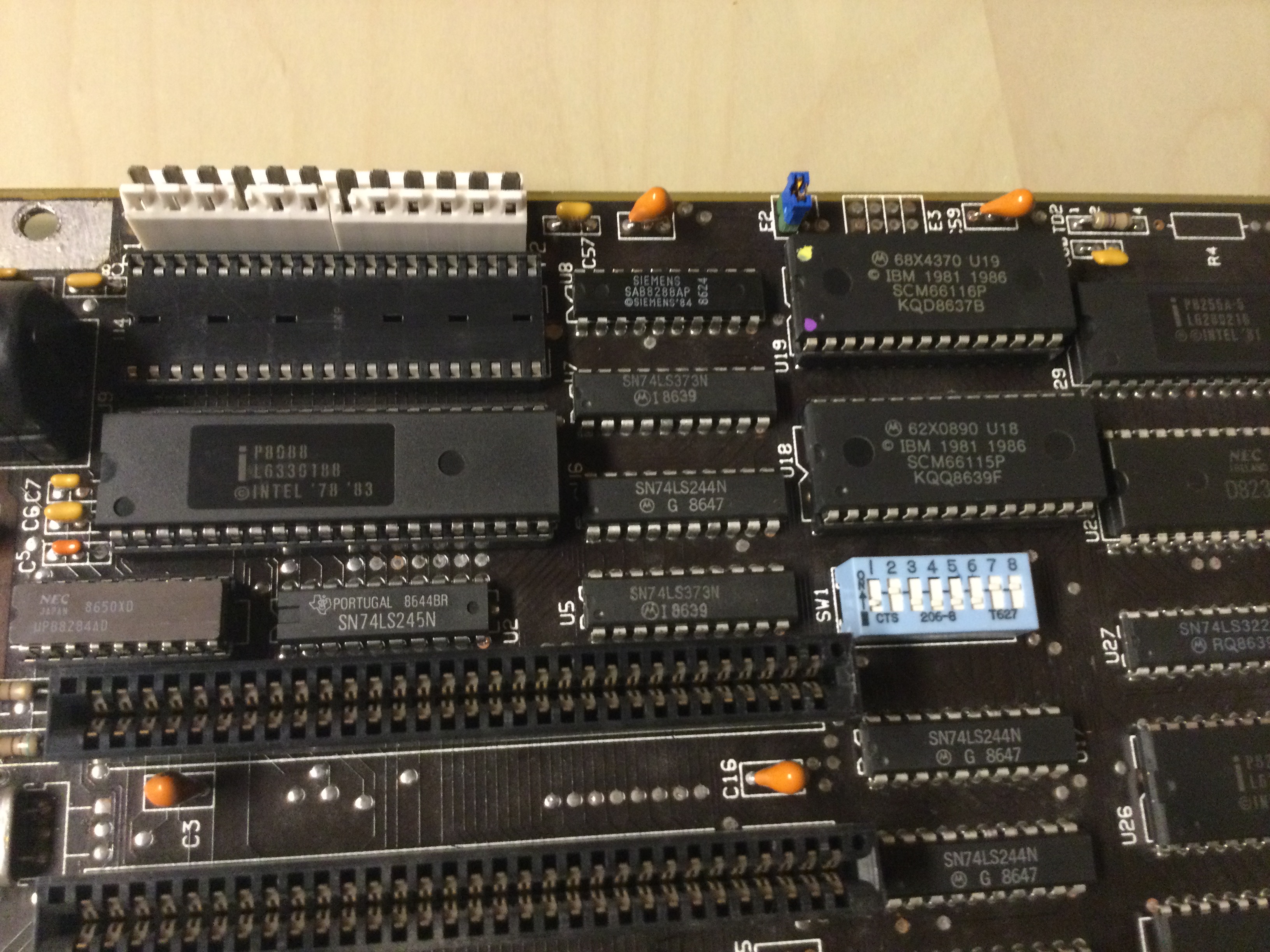

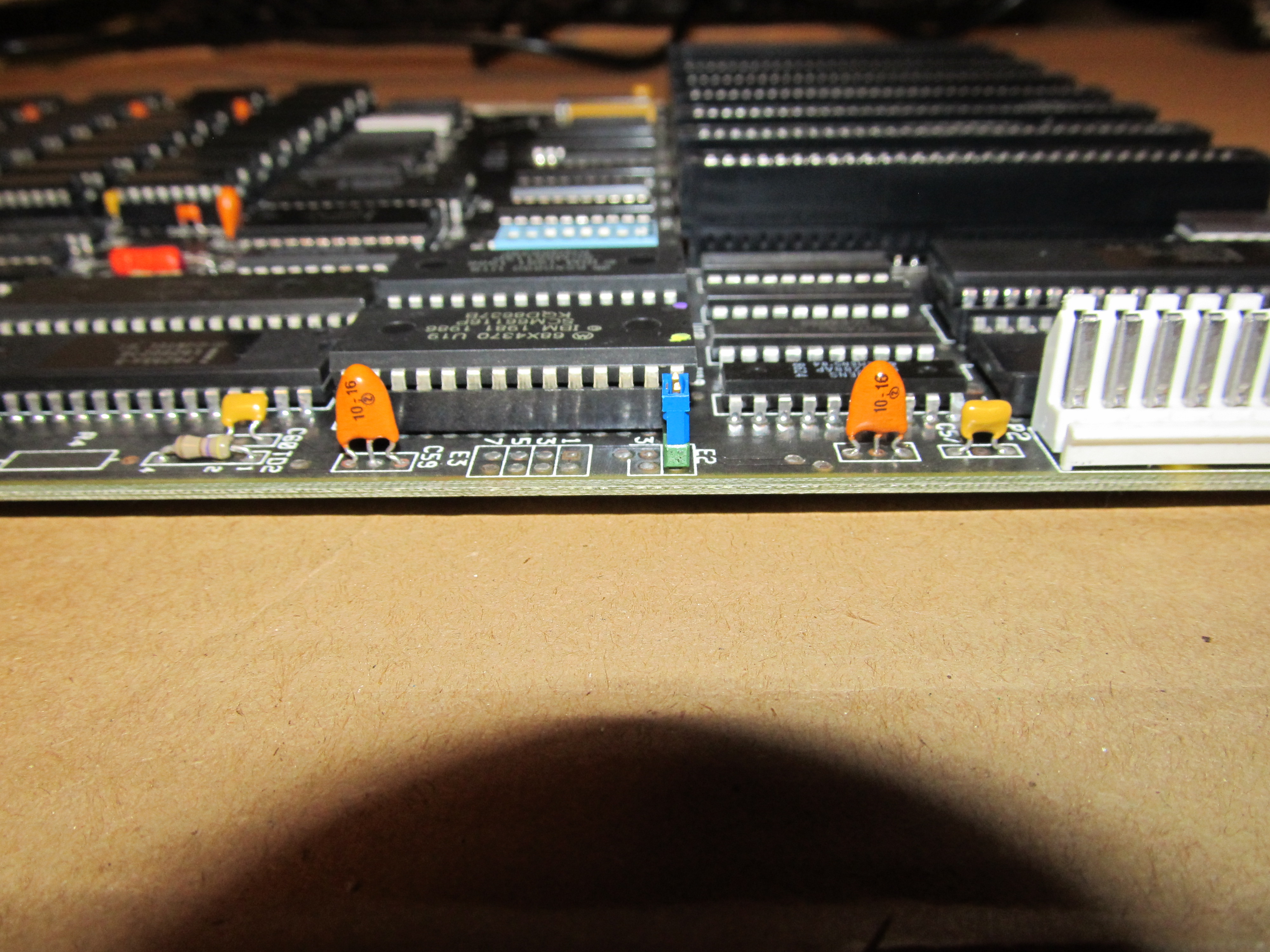

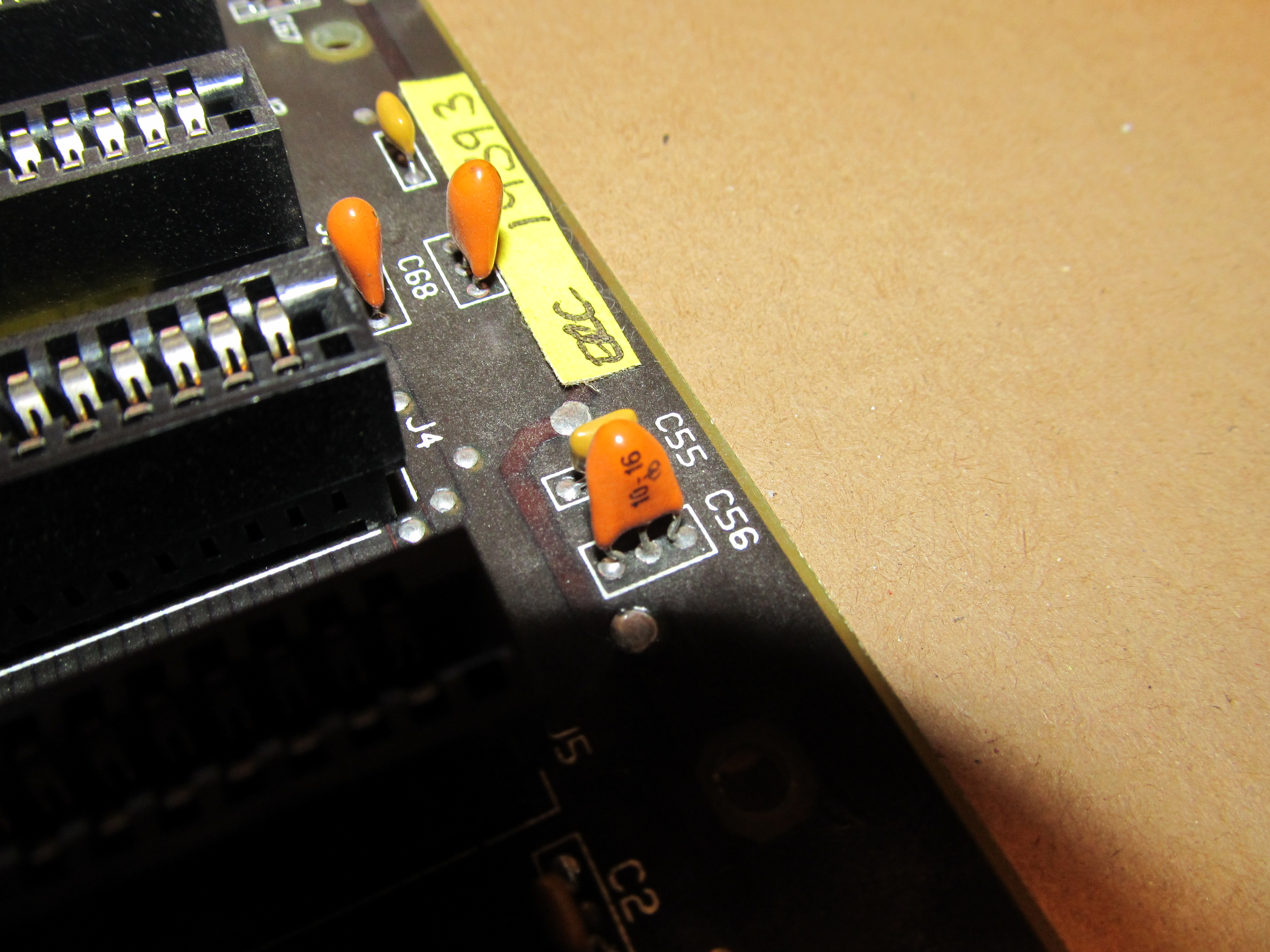

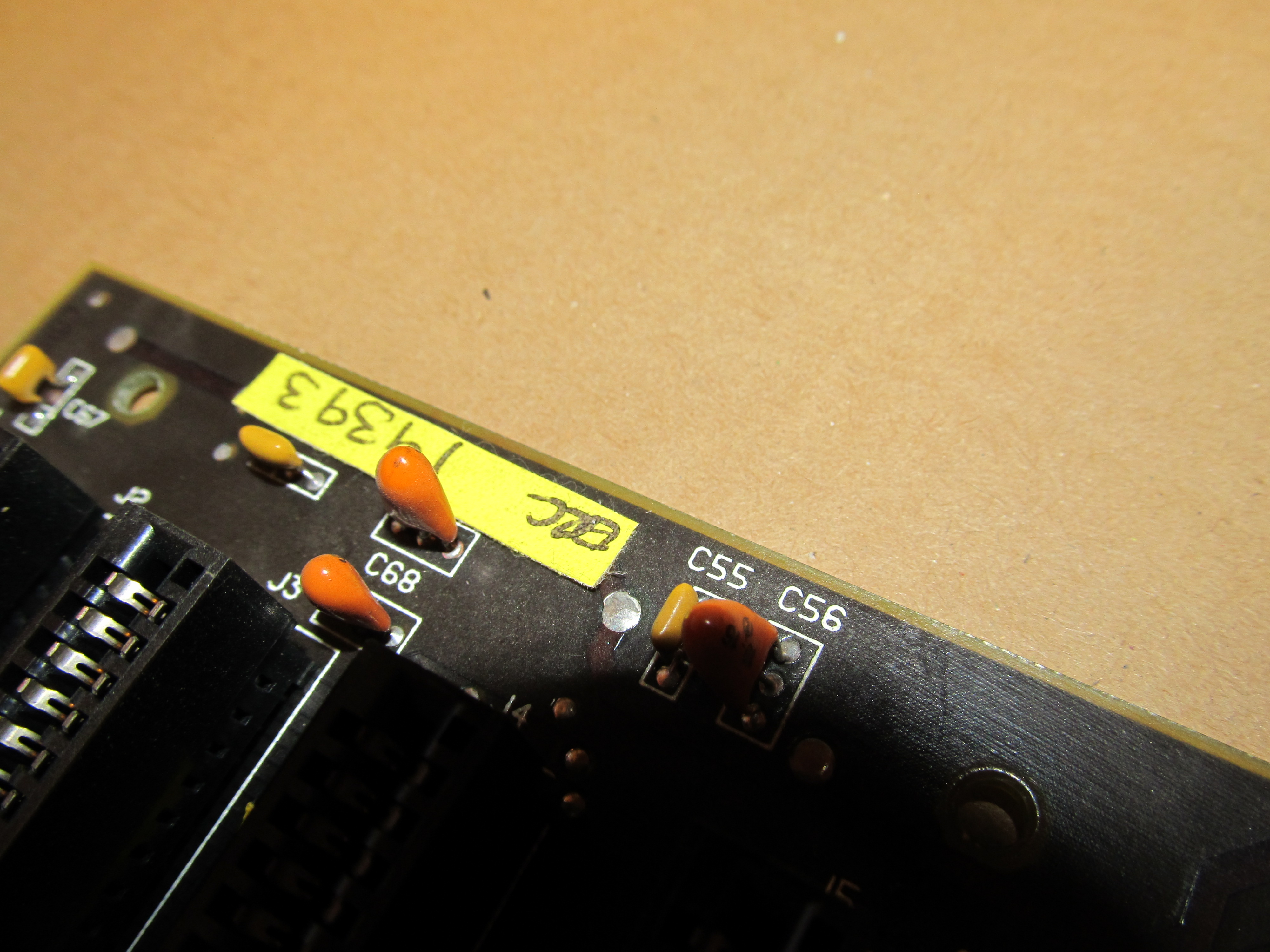

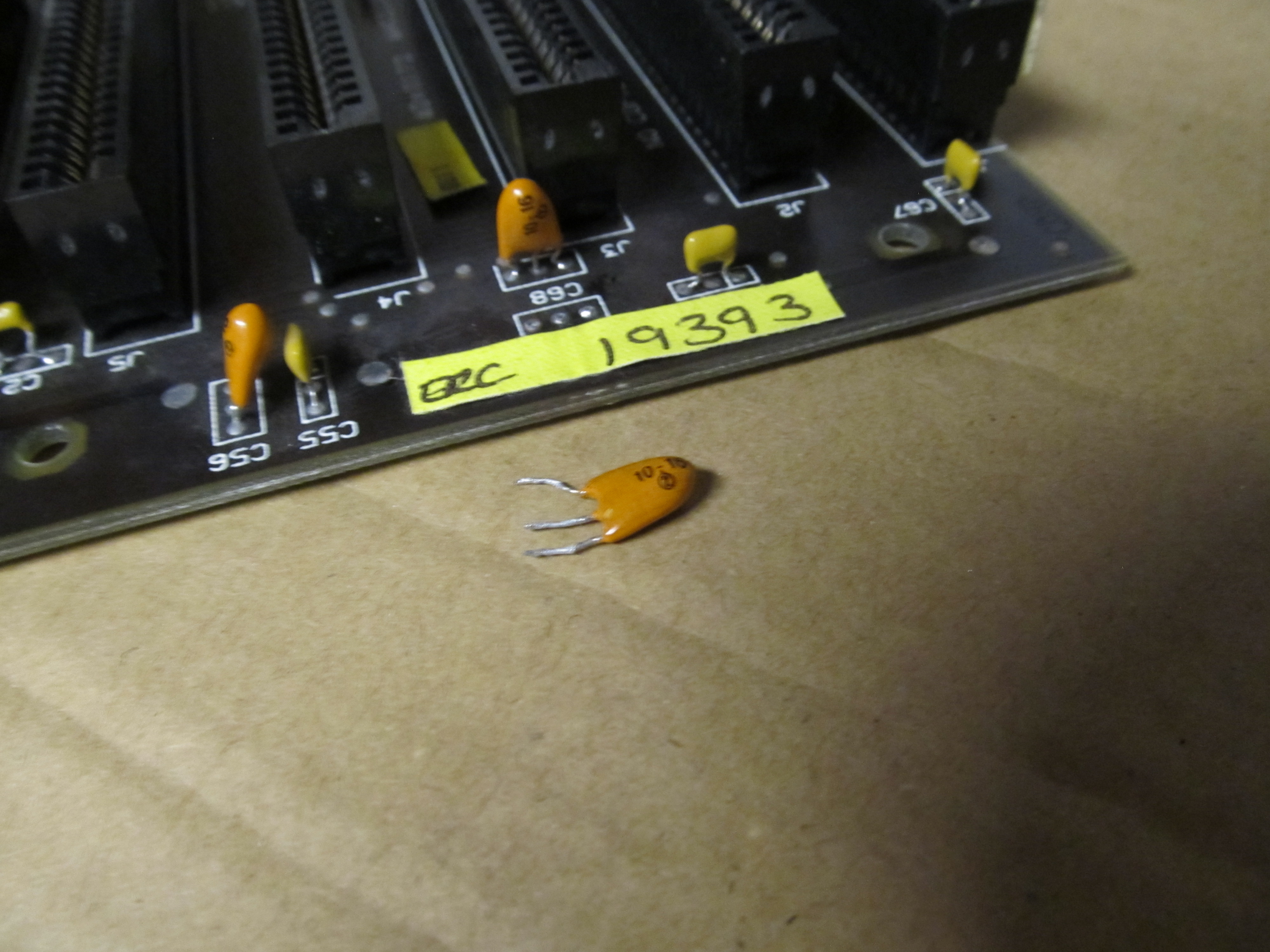

Auf diesem Mainboard war der C68 defekt. Nach dem herauslöten wurde dieser durch einen neuen, baugleichen ersetzt. Wichtig zu wissen: Die ursprünglich
"dreibeinigen" Tantal's waren (bei meinen Suchen) nicht zu bekommen. Das IBM Mainboard verträgt jedoch aktuelle, zweibeinige Tantal's (+ Pol im
mittleren Loch).
Sehr hilfreich ist hier auch ein "Entlötkolben" mittels dem man die alten Bauteile recht einfach auslöten kann. Nach dem Tausch des Kondensators sowie

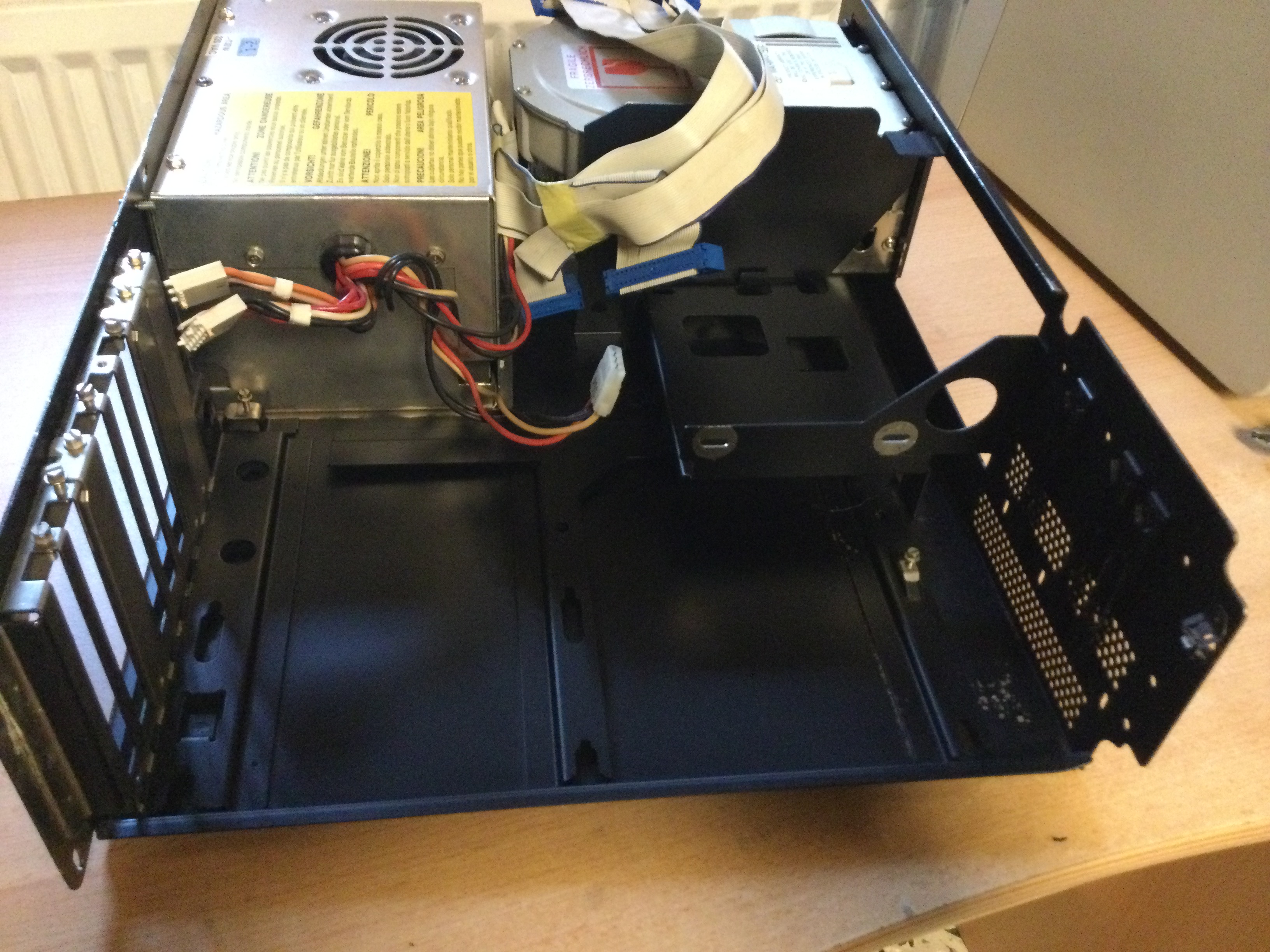

Reinigung des Mainboards und des Gehäuses - Erfolgt der Testaufbau mit Mainboard, Grafikkarte, Monitor und Tastatur...
(Für eine vergrößerte Darstellung die Bilder anklicken)
Nach einigen Sekunden erscheint ein Bild auf dem Monitor - Der Lohn für alle Mühen. Und SCHON folgt das zweite Problem. Es erscheint der Fehler
"3B 301". Die Zahlenfolge 301 zeigt einen Tastaturfehler (so ziemlich das SCHLIMMSTE was passieren kann). Getoppt wird das ganze noch mit der voran
gestellten, hexadezimalen Ziffer 3B. Dies bedeutet das eine (oder gar mehrere) Taste(n) Dauerkontakt haben (klemmen). Jeder Taste auf der Tastatur ist
dabei eine spezielle Ziffer zugeordnet. Die "3B" deutet hier auf die F1 Taste hin. Leider war diese es nicht... So folgt der Albtraum :-(
Fehlerhafte Tastatur

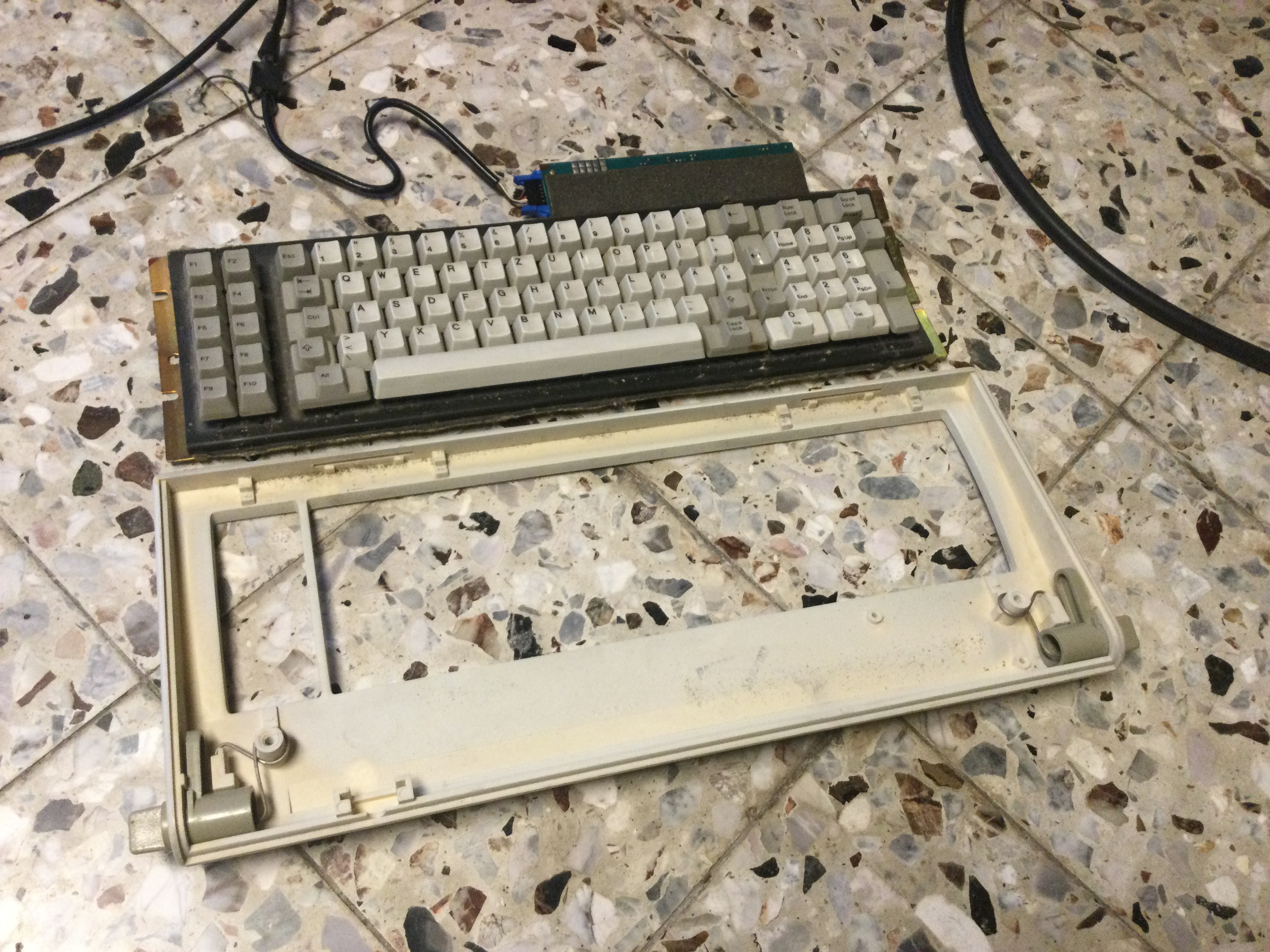

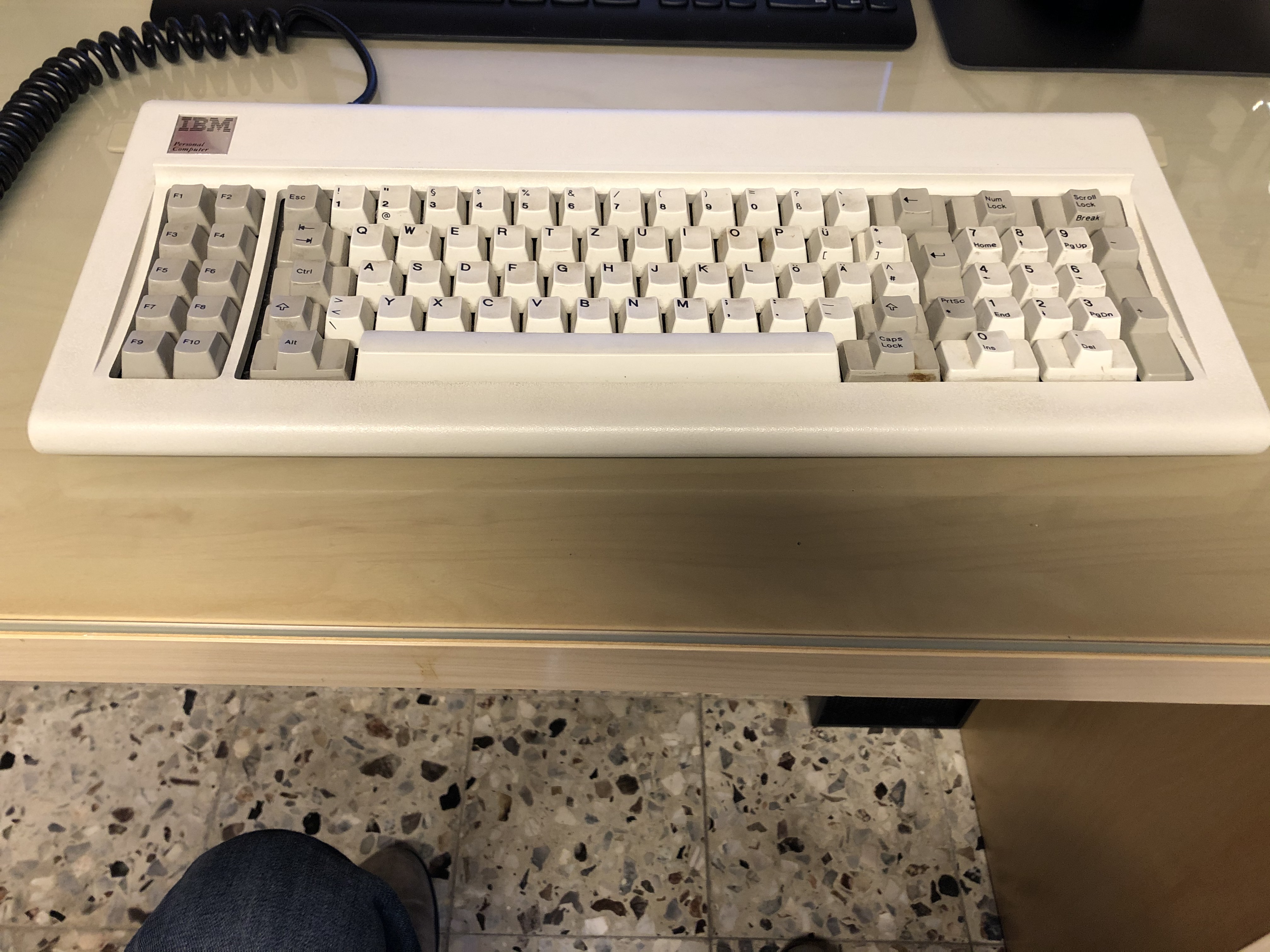

Wer schon einmal die Freude hatte eine IBM Tastatur zu zerlegen weiß was nun folgt. Mutiges lösen der beiden großen Schrauben auf der Unterseite und

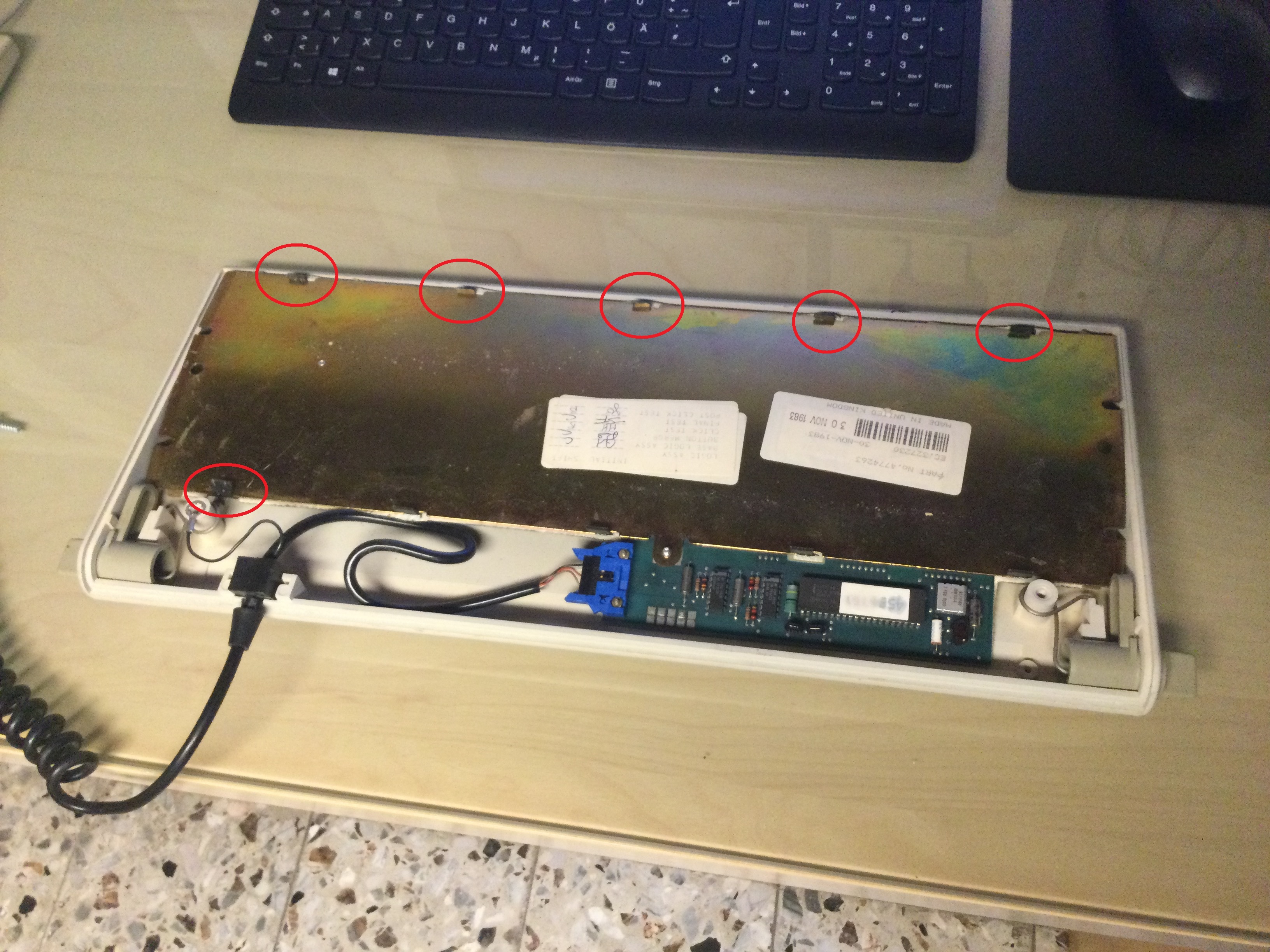

öffnen des Innenlebens. Für alle die schwache Nerven haben ist hier Ende. Denn nun folgt das öffnen (brachiales biegen) der im unteren Bild rot
markierten Verschlusshaken. Es gibt sicherlich bessere Methoden (die Anordnung der Haken deutet darauf hin das ein "Einschieben" des metallenen
Deckels unterhalb der Tasten möglich sein sollte... Mir ist dies noch NIE gelungen), aber diese funktionierte für mich am Besten.
Achtung : Sobald die Haken zur Aussenseite gebogen werden, entlastet sich die leicht gekrümmte Spannung des Metalldeckels mit einem Schnappen.
Am Besten alles auf einer Unterlage durchführen das nicht versehentlich ein Teil verloren geht. Ersatzteile sind teuer und kaum zu bekommen.
Insbesondere für das Modell F (Für das Modell M gibt es mittlerweile wieder Knickfedern).
(Für eine vergrößerte Darstellung die Bilder anklicken)
Der innere Tastaturrahmen sollte auf zwei gleich hohen Stützen ruhen. Auf diese Weise kann man die Knickfedern einfach herausnehmen. Die
Aufbewahrung der Teile in einem Behälter ist angebracht :-)

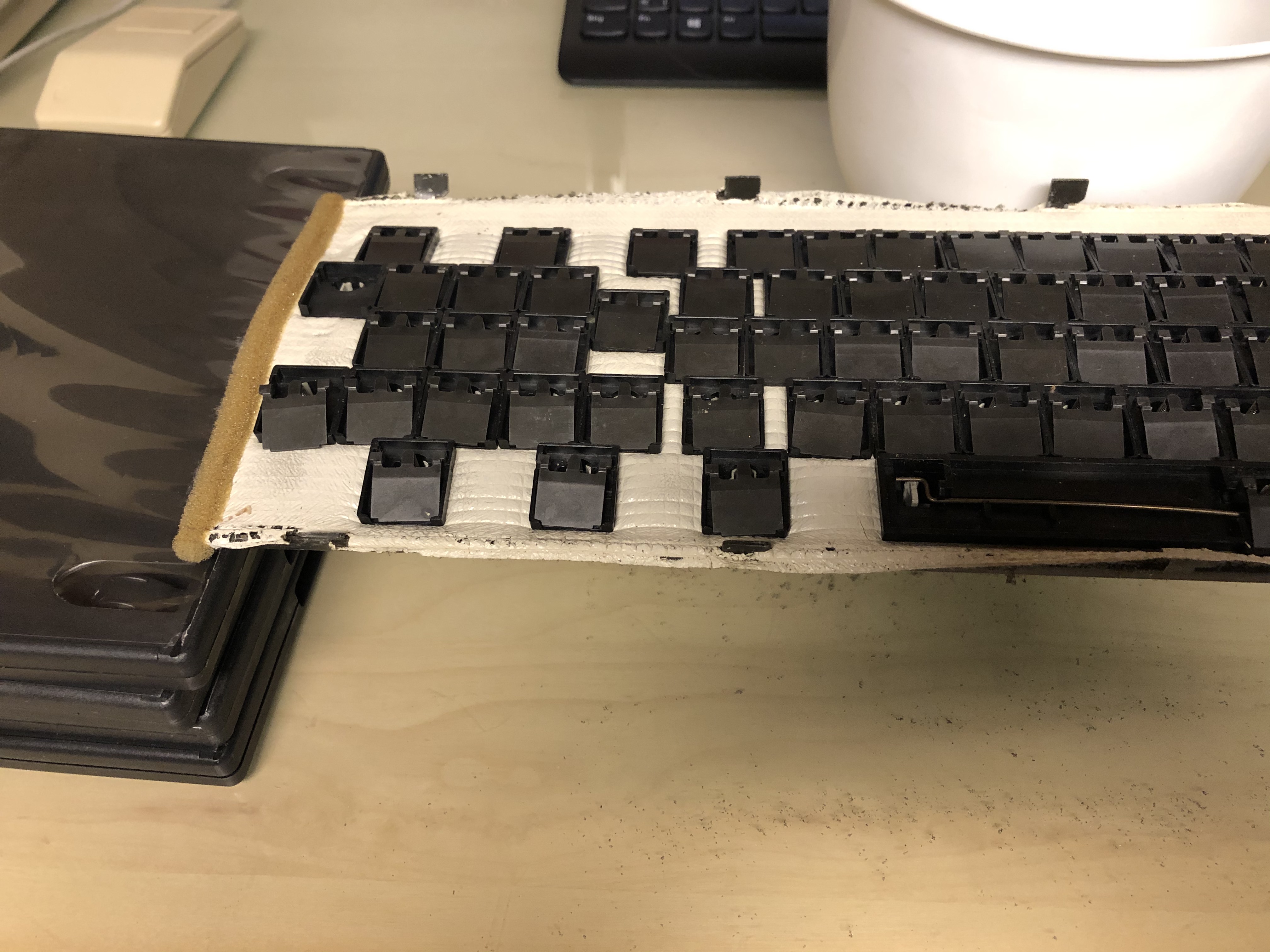

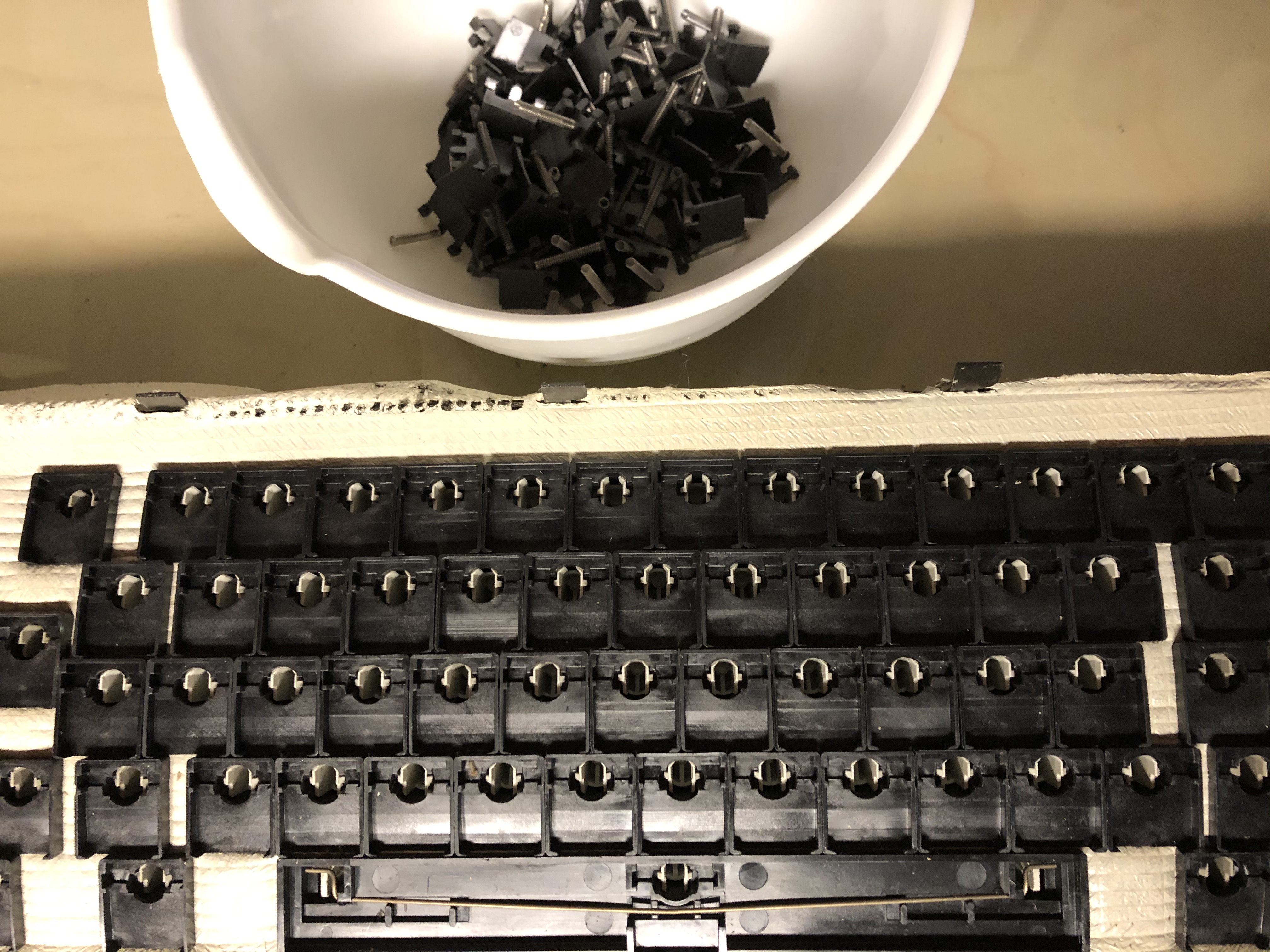

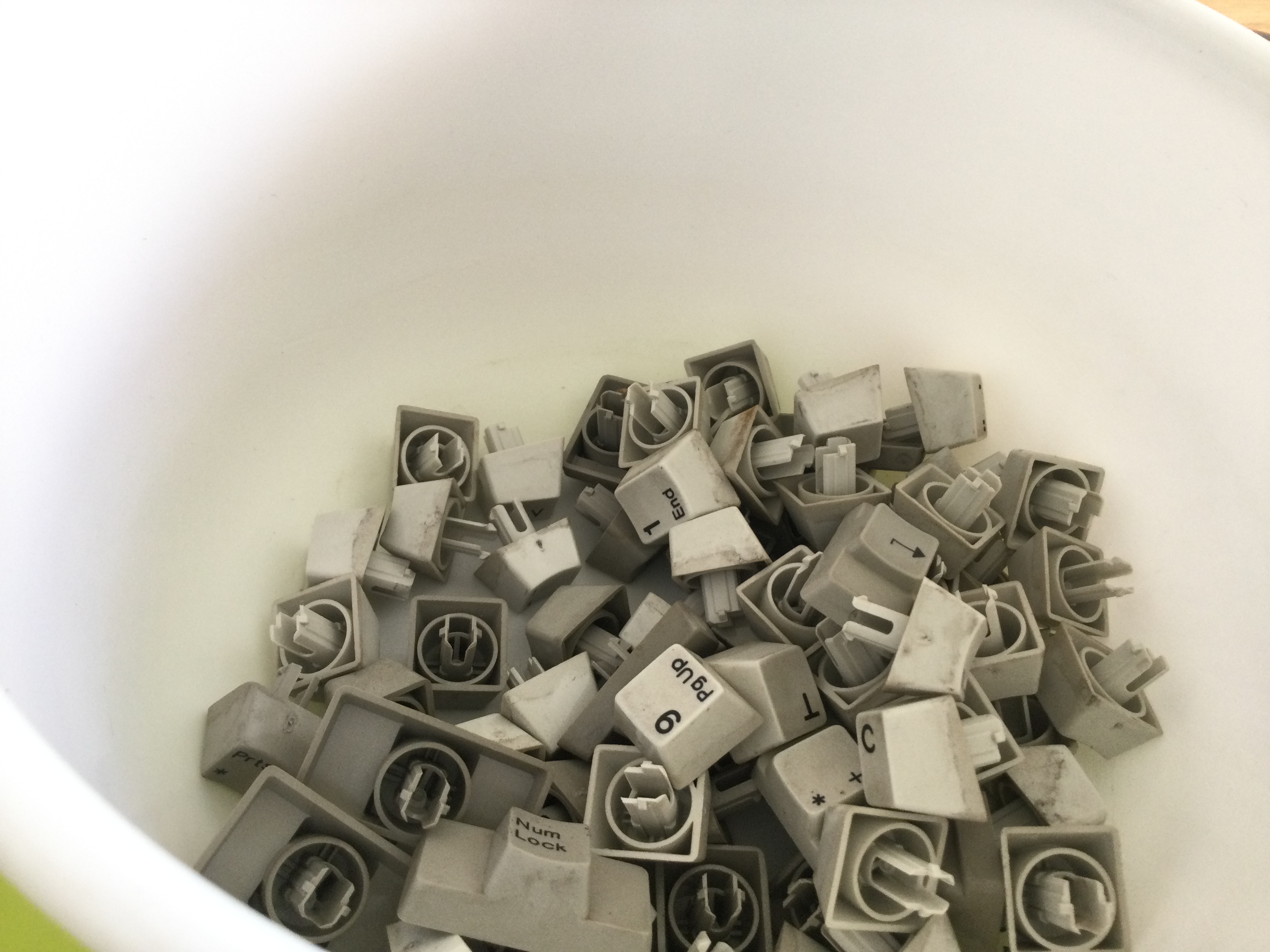

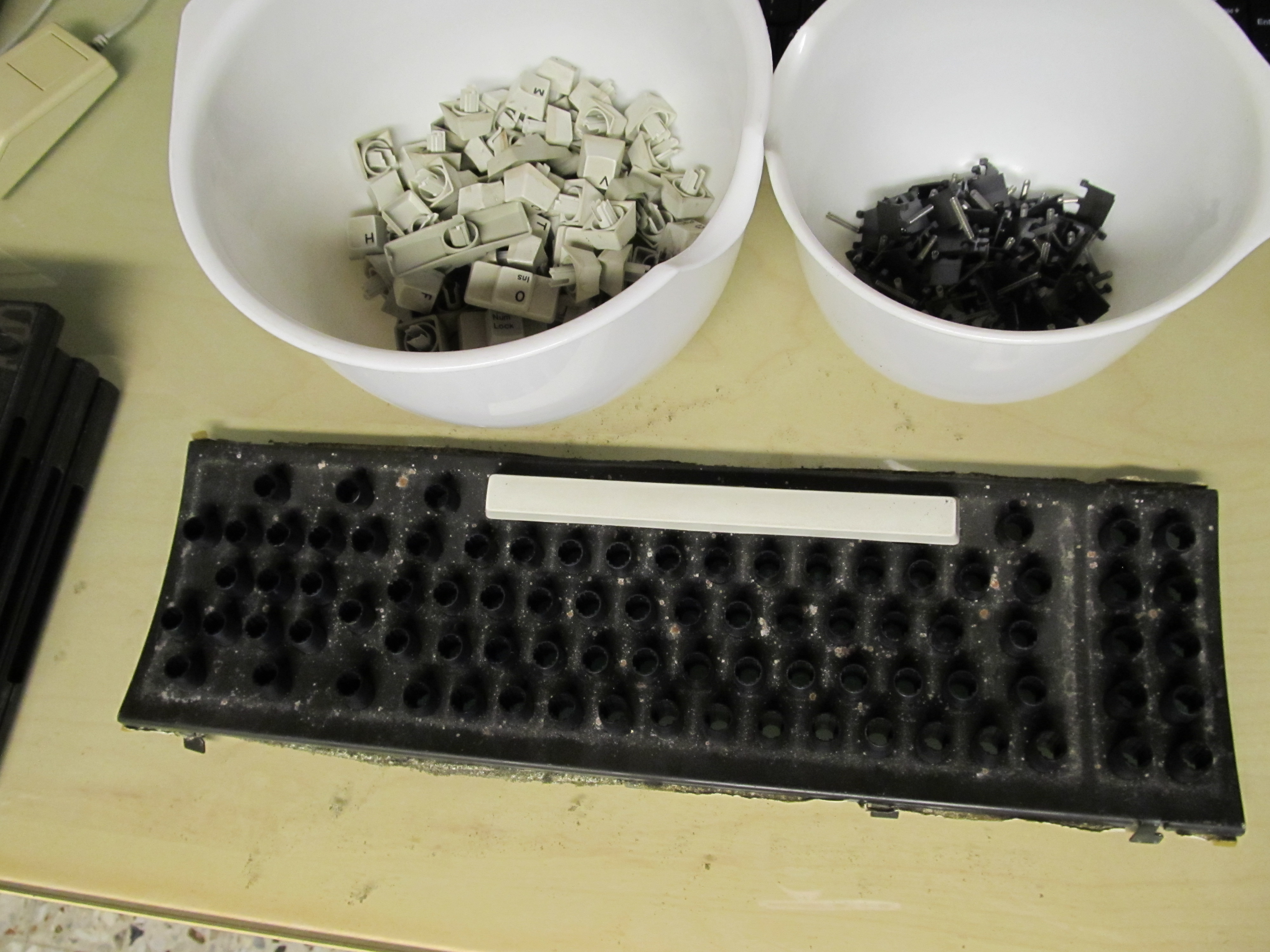

Nachdem alle Knickfedern (mit entsprechendem Tastenteller) entnommen sind, erfolgt die Demontage der einzelnen Tasten. Dazu den inneren Rahmen
umdrehen und die Tasten VORSICHTIG aus den entsprechenden Halterungen ziehen (keine Gewalt anwenden, bricht ein Teil ab ist die Taste wertlos da
eine Reparatur so gut wie unmöglich ist). Auch die Tasten sollten in einem entsprechenden Behälter verwahrt werden.
(Für eine vergrößerte Darstellung die Bilder anklicken)

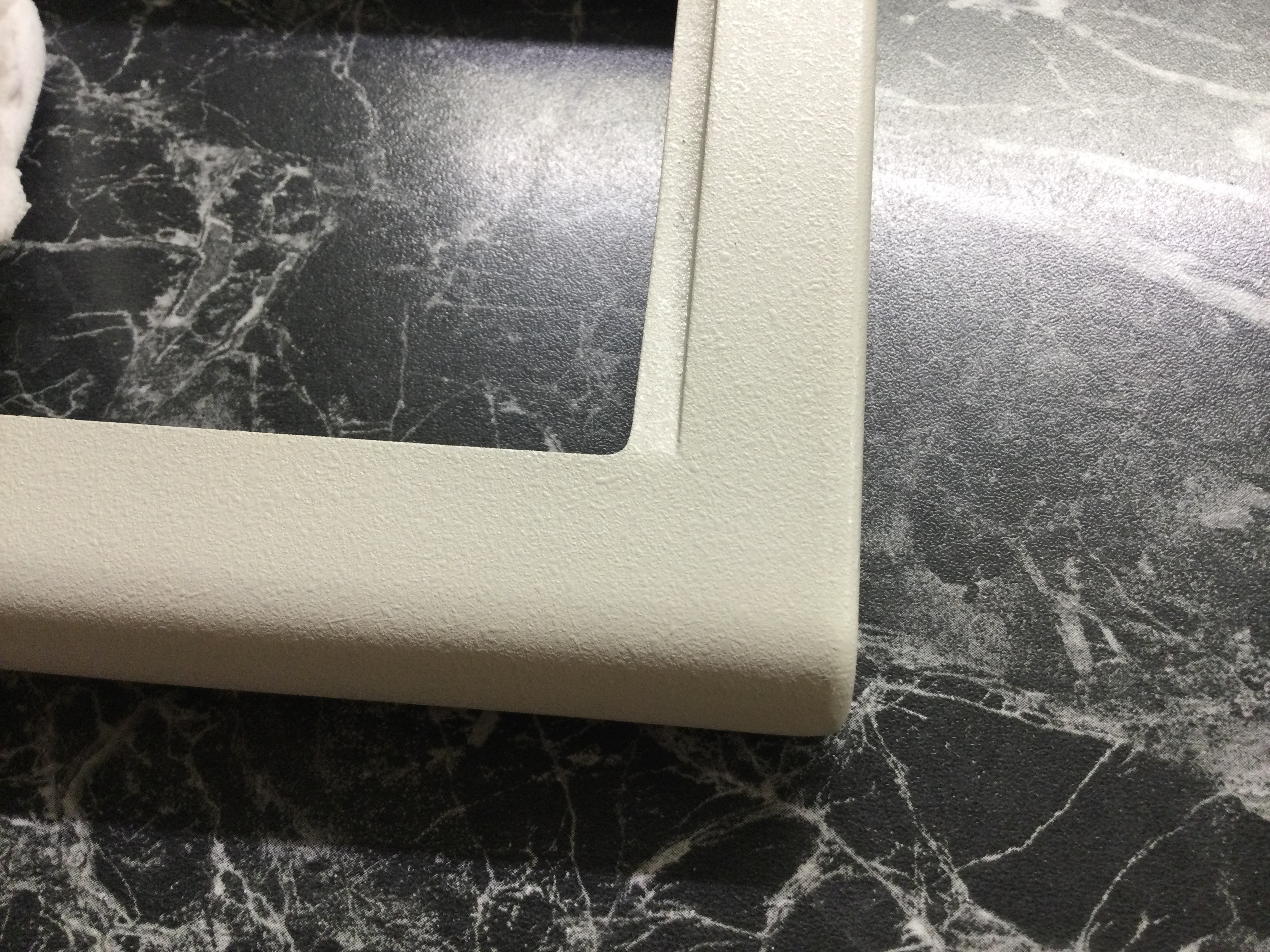

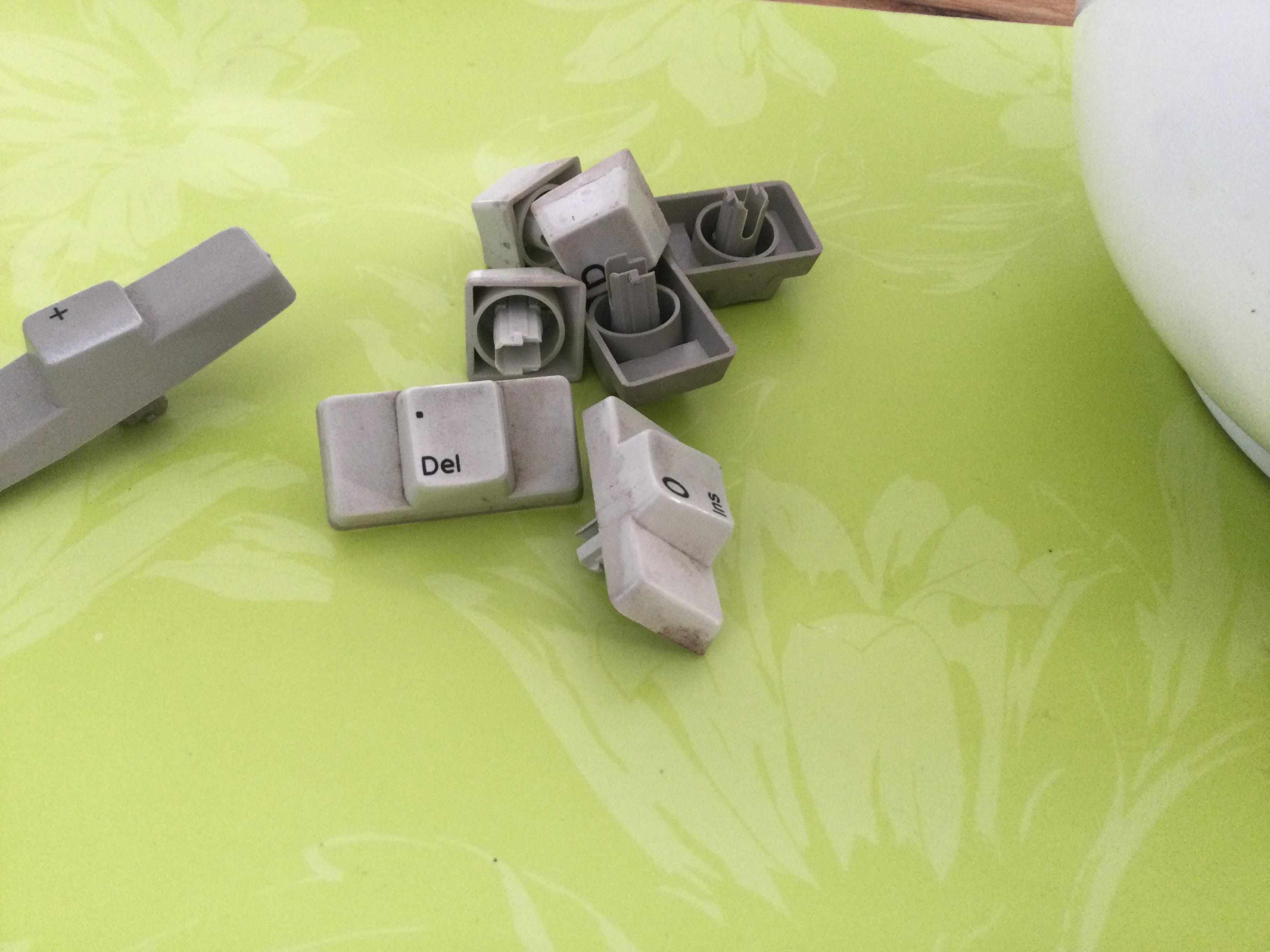

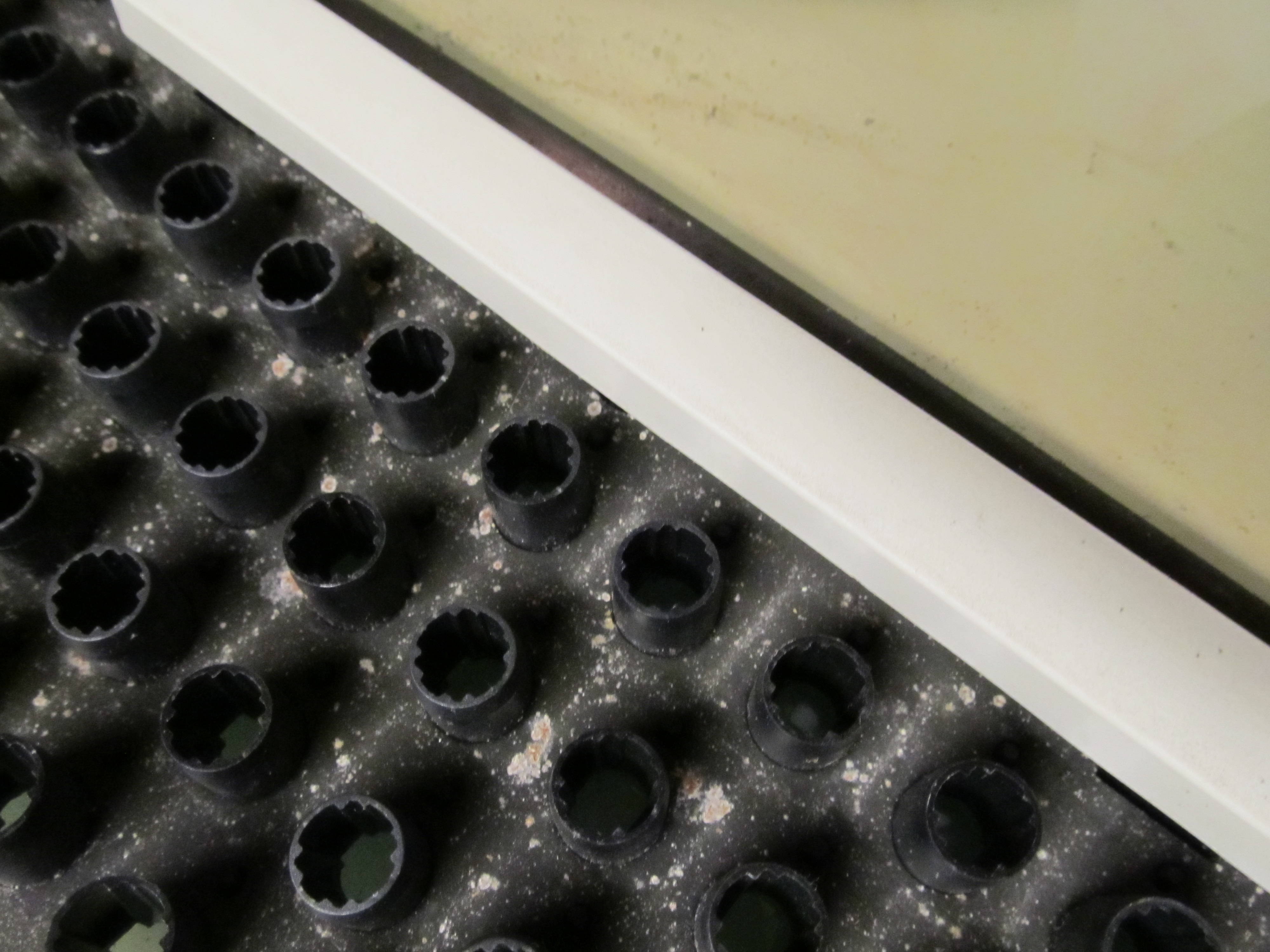

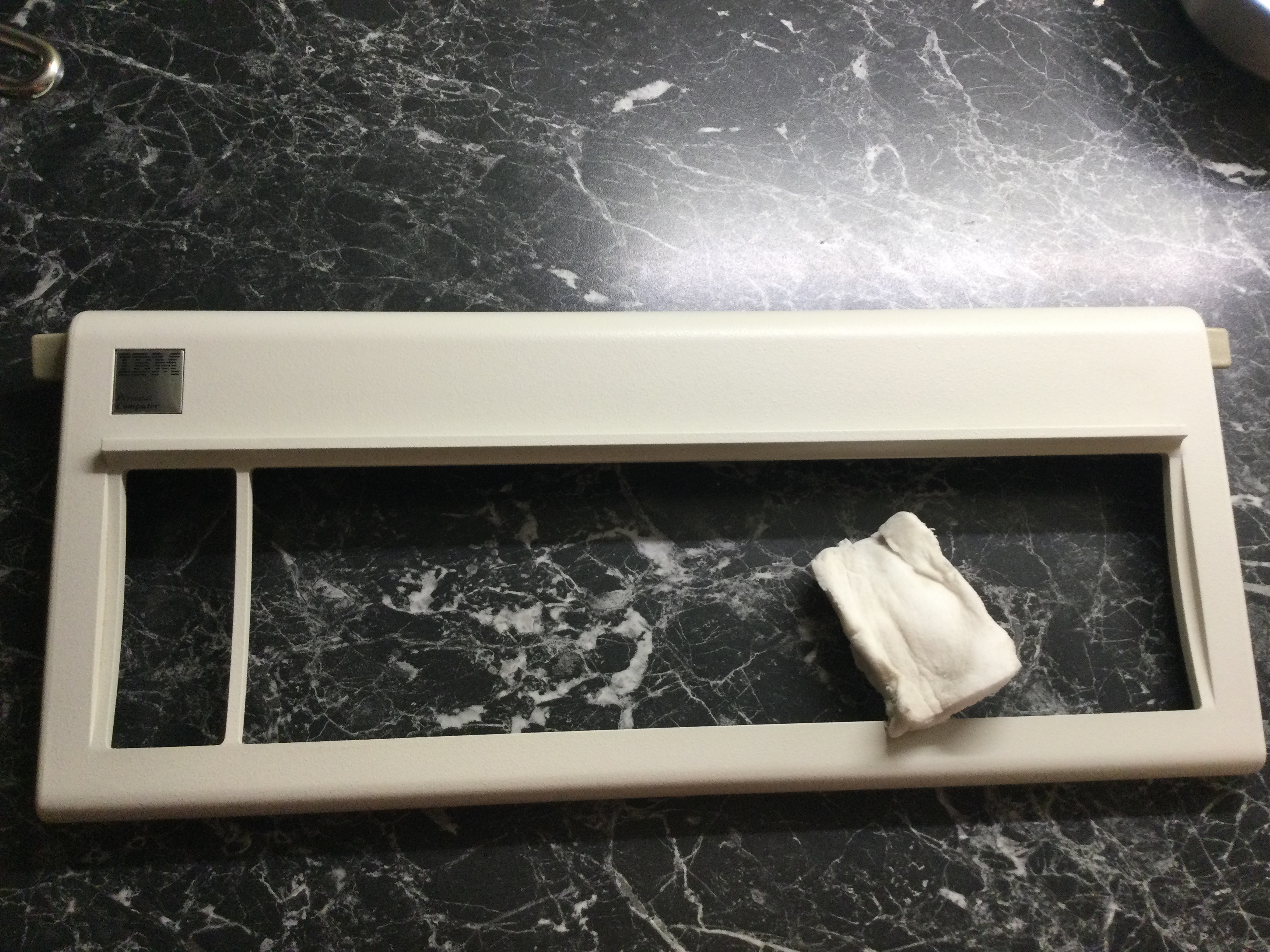

Da die Tastatur schon so schön vor einem liegt - Ist eine Reinigung natürlich Ehrensache. Für das Gehäuse eignet sich ein Schmutzradierer hervoragend.
die einzelnen Tasten können mit Isopropanol oder Seifenlauge gereinigt werden. Der innere Rahmen mit einem Pinsel und einem feuchten Tuch. Hierbei
zeigt sich, das der innere Rahmen einige Roststellen trägt (da aus Metall). Diese spielen für die Funktion der Tastatur aber keine Rolle.
(Für eine vergrößerte Darstellung die Bilder anklicken)
Zur Vorbereitung des Zusammenbaus den inneren Rahmen mit der Unterseite nach oben wieder auf den Stützen lagern. Nun muß jede Knickfeder wieder
in eine Tastenhalterung eingesetzt werden. Hier ist es extrem wichtig den KORREKTEN Sitz der Knickfedern einzeln zu prüfen. Die Teller müssen sich
sehr leichtgängig mit einem Finger hin- und her bewegen lassen. Bei diesem Schritt wird offensichtlich warum die Tasten nicht vor der Montage des
Innenlebens eingesetzt werden können. Die Federteller würden nicht in den Aufnahmen hängen, sondern durch die Taste wieder aus der Halterung

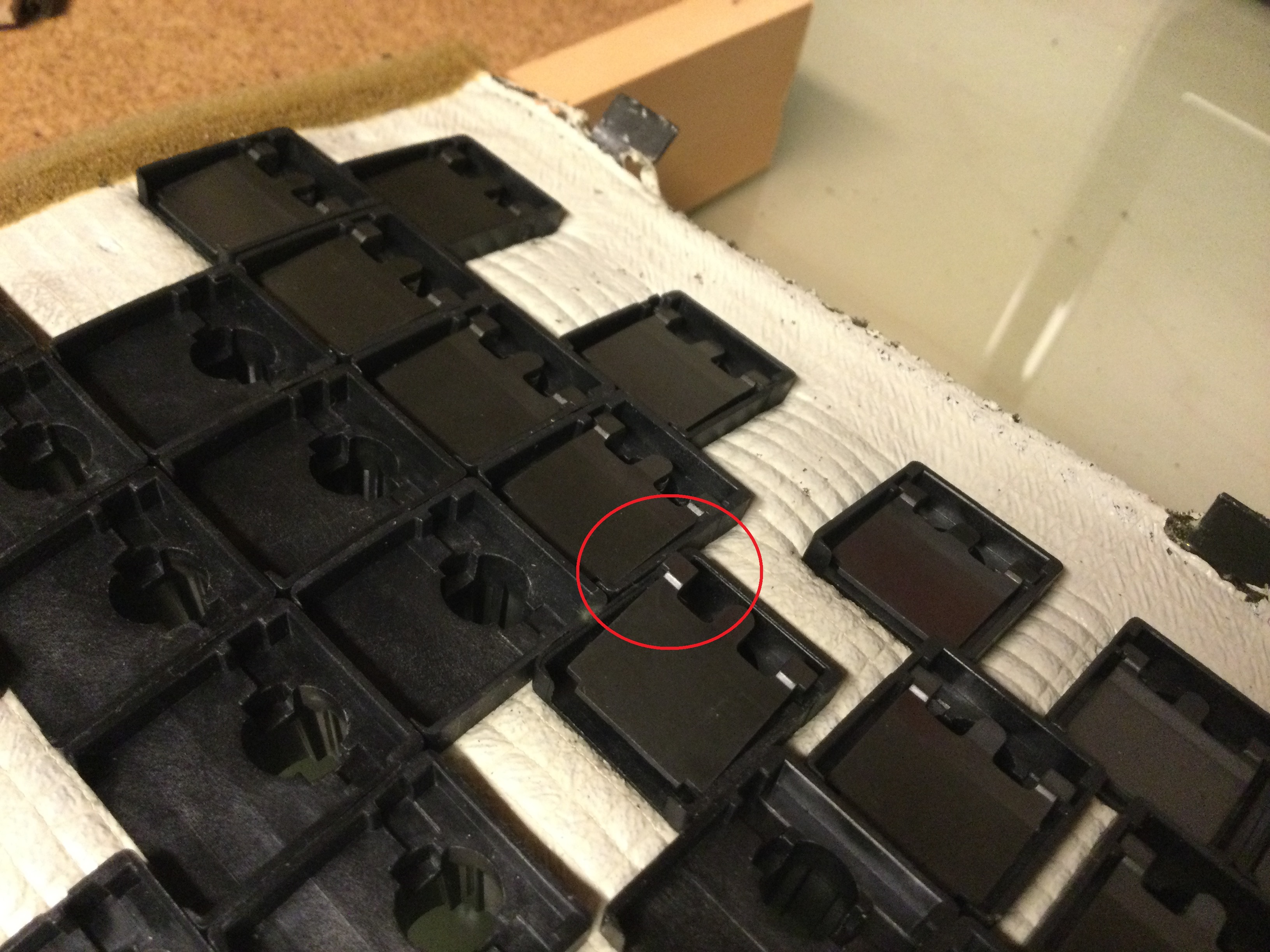

herausgeschoben werden. Der nicht korrekte (verkeilte, verklemmte) Sitz eines Federtellers ist in den unten stehenden Bildern zu sehen. Hier ist
genaues arbeiten unabdingbar, eine Korrektur NACH zusammensetzen quasi ausgeschlossen.

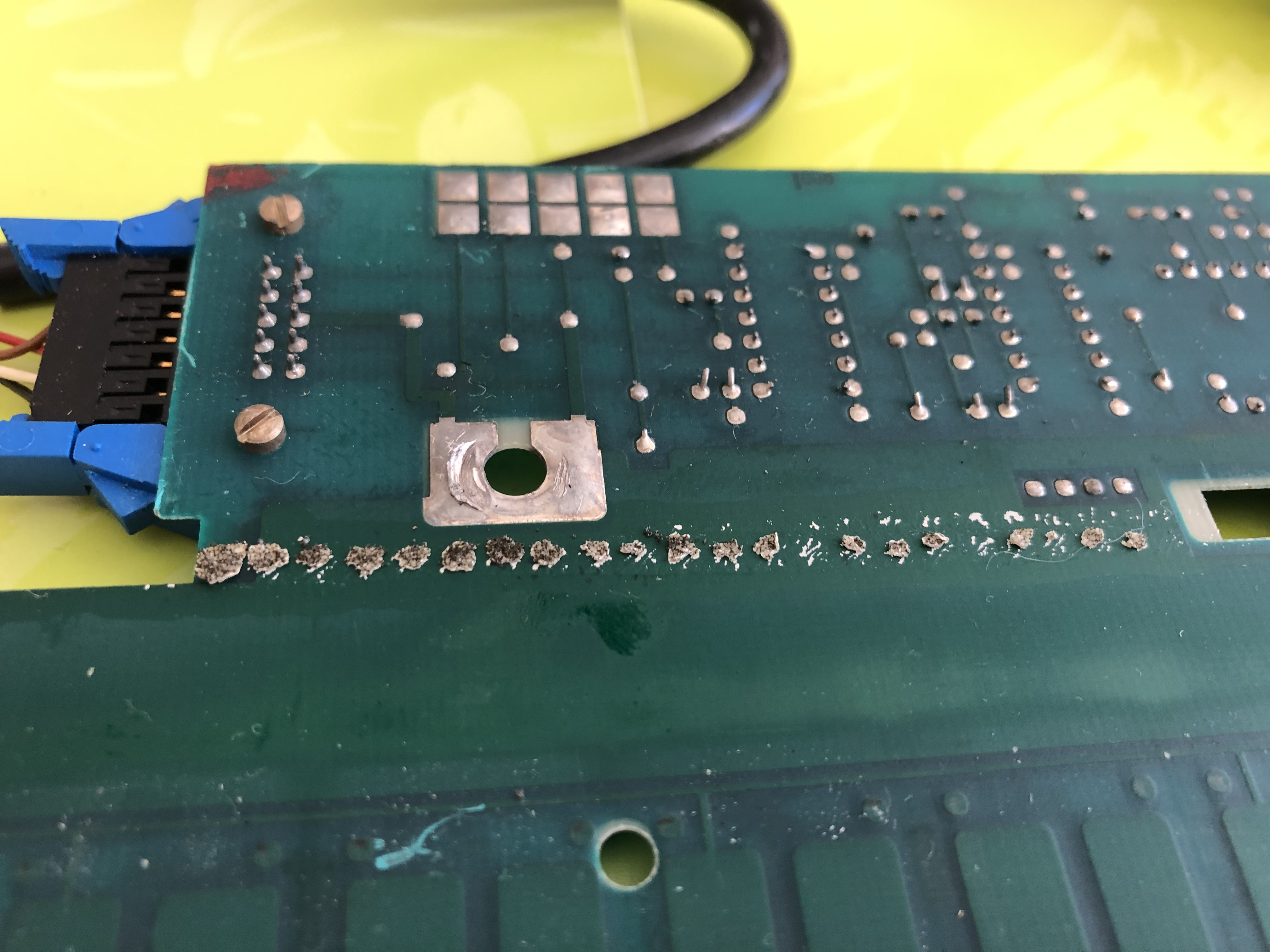

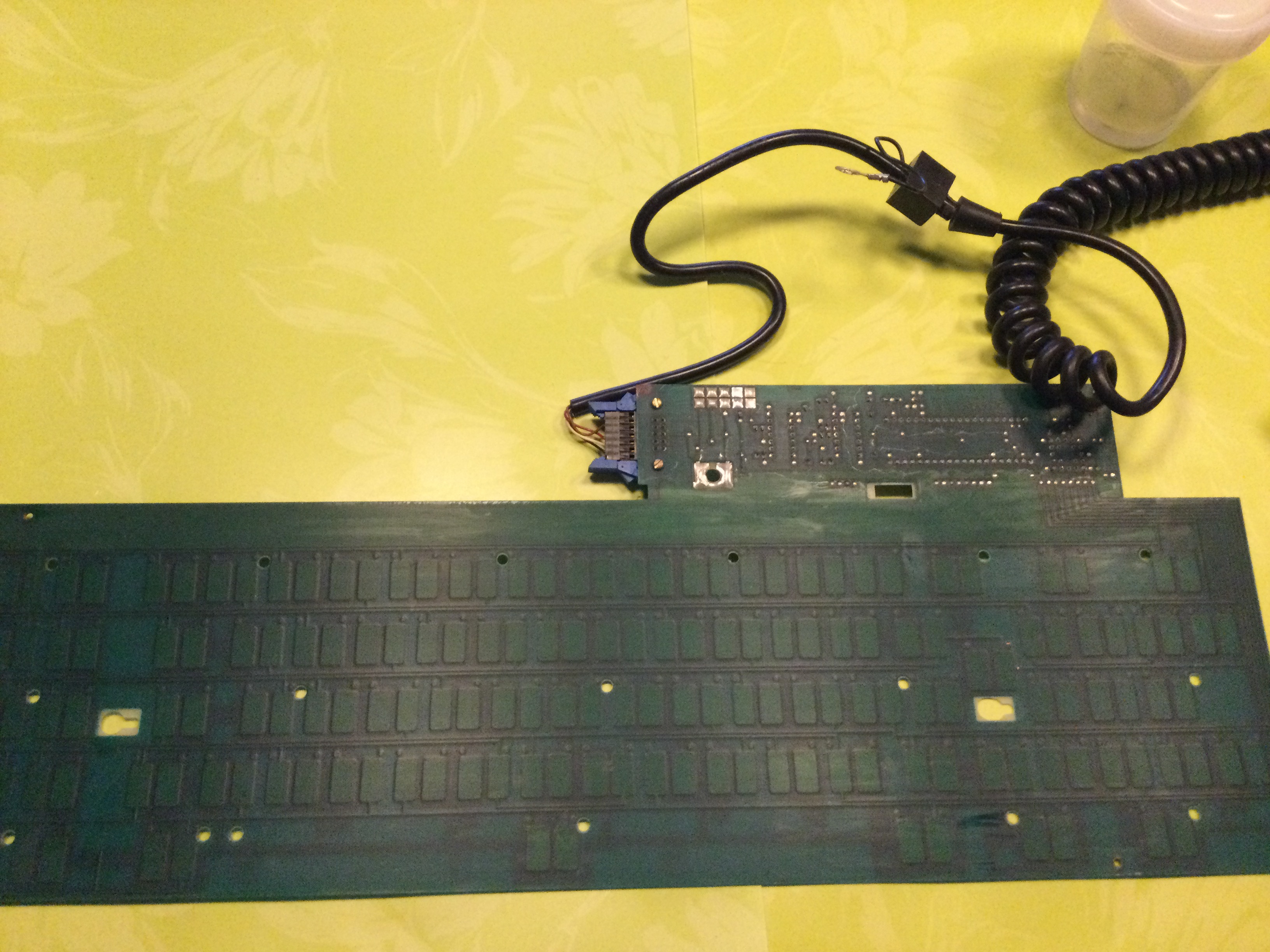

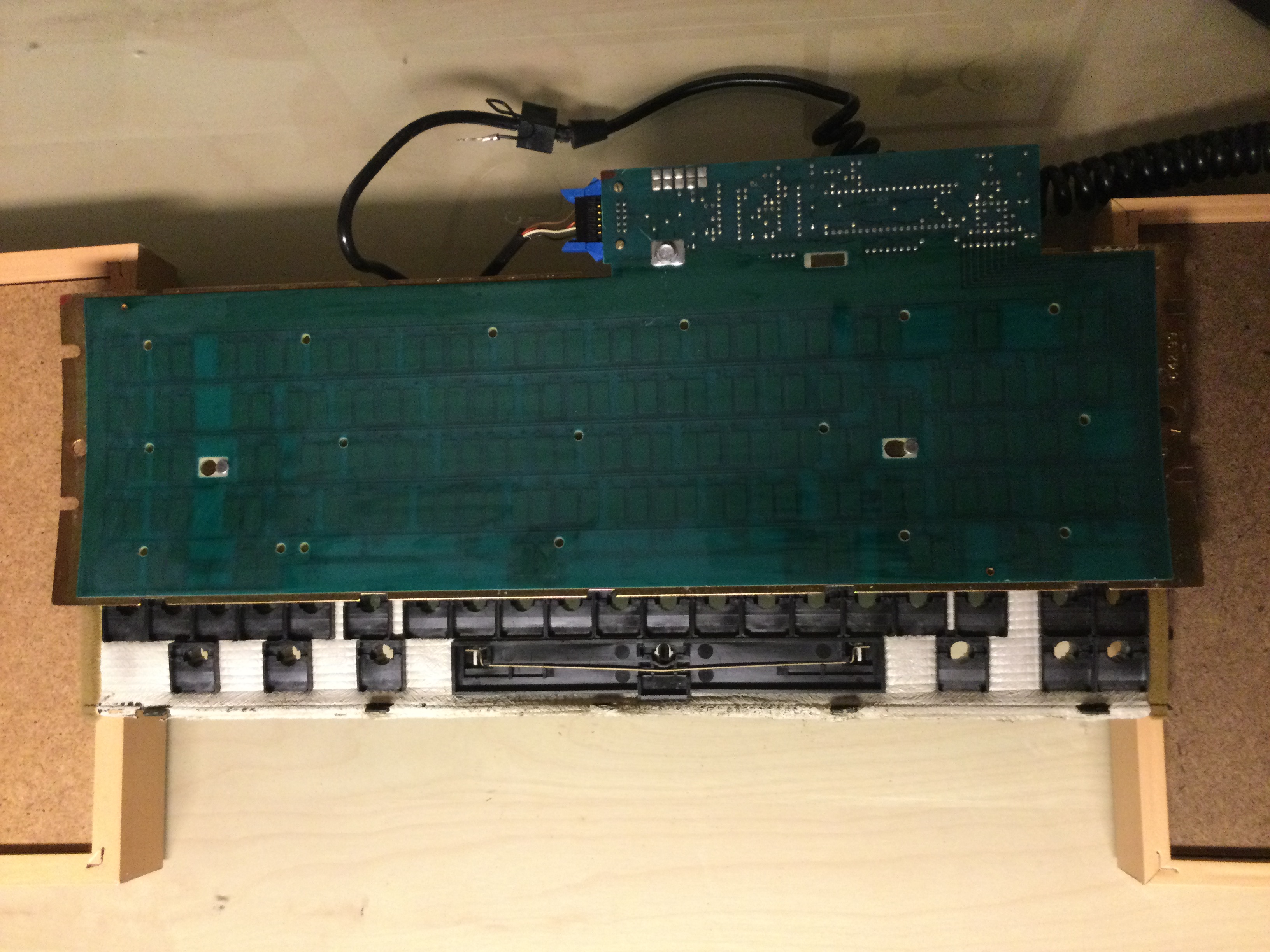

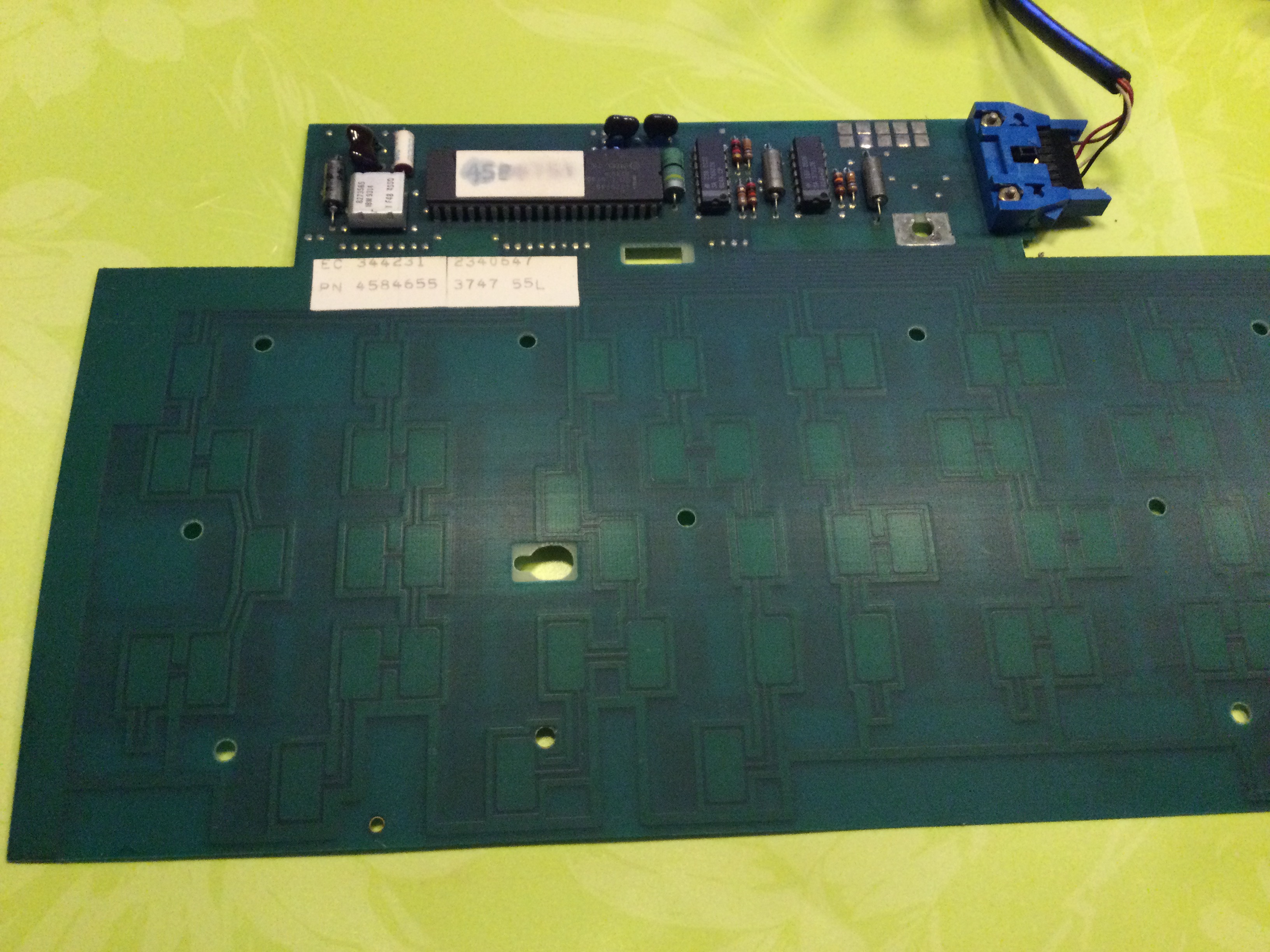

Sind alle Knickfedern mit Federtellern positioniert -> Wird die Platine (die zuvor auf die Abdeckplatte in die entsprechenden Haken geschoben wird)
vorsichtig auf den inneren Rahmen gelegt. Danach werden die Haken des inneren Rahmens wieder in Ihre ursprüngliche Position gebogen. Eine simple
Kombizange übernimmt den Job. Bei meiner Vorgehensweise wurde zuerst der mittlere der fünf Haken an der Unterseite des inneren Rahmens wieder in
Position gebracht. Danach der eine auf der Oberseite und dann die übrigen.

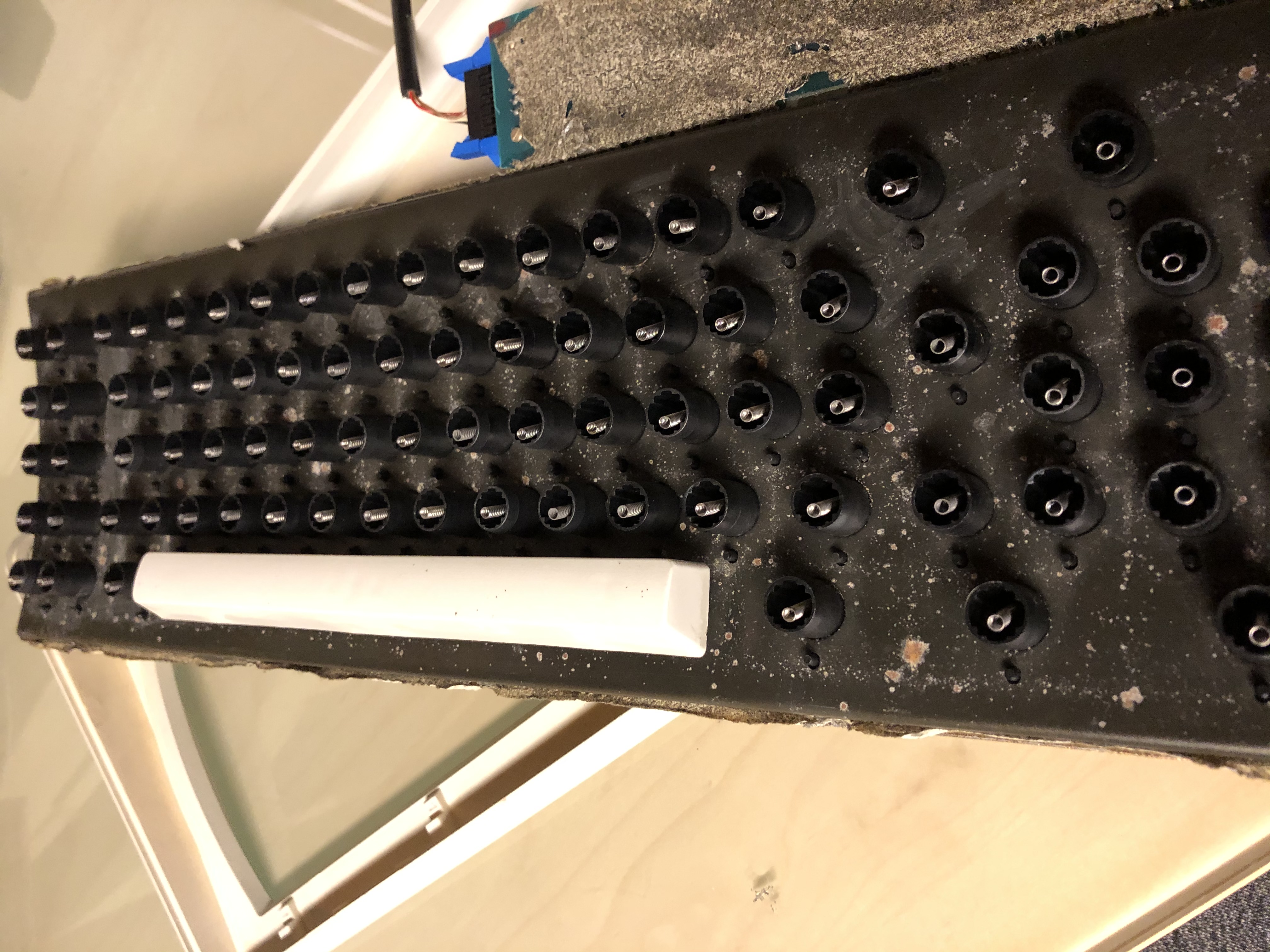

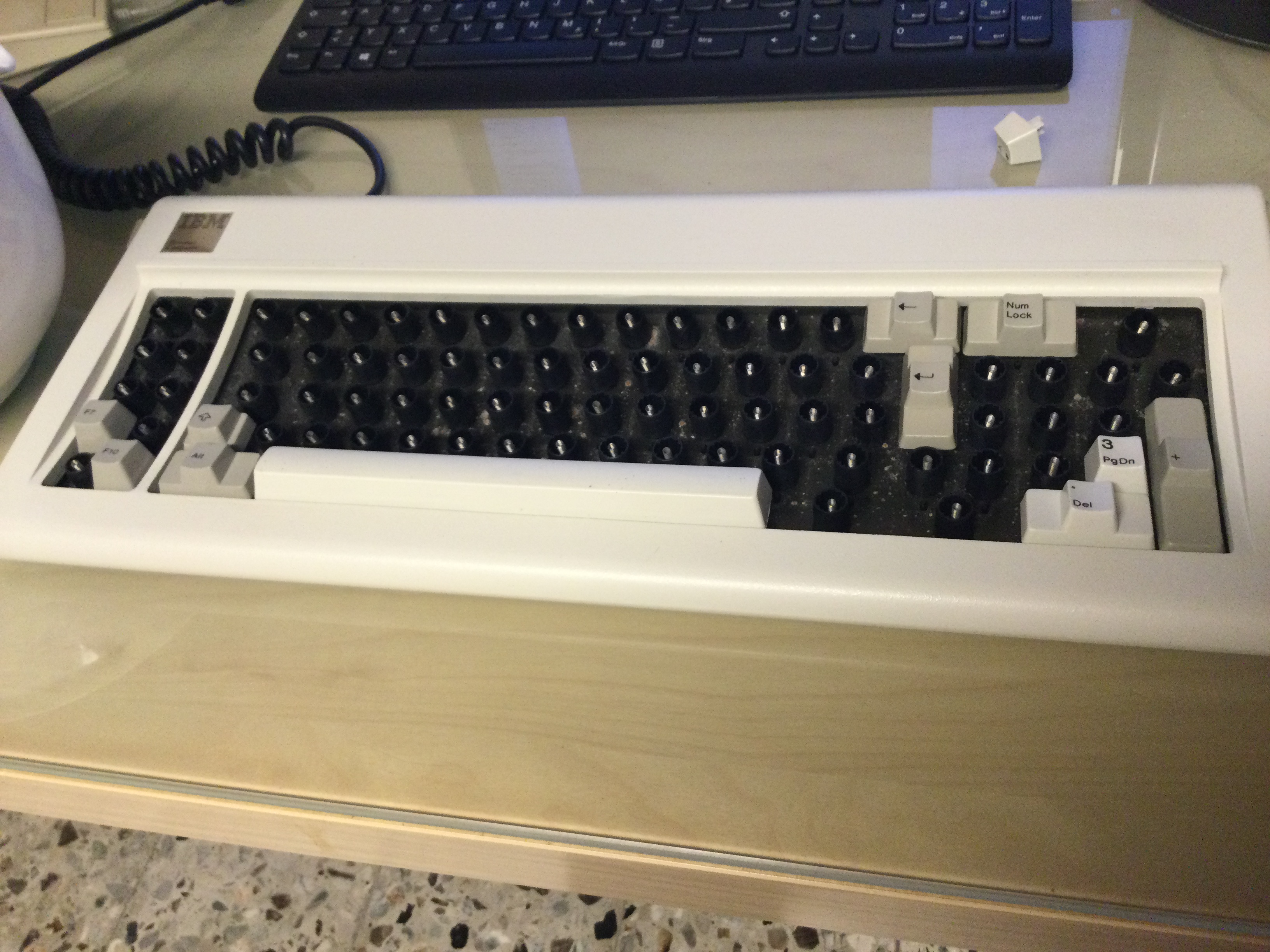

Sind alle Haken wieder verschlossen, sollten die Knickfedern schön aus den Tastaturhaltern herausschauen. Nun können die Tasten eingesetzt werden.
Am Besten die Tasten in die Tastenhalterung einführen, noch einmal mit dem spitzen Finger hin- und her rütteln (damit die Feder in die Mitte der
Taste rutscht) und dann mit leichtem Druck bis zum Eintrasten nach unten drücken. Eine Prüfung der Taste sollte durchgeführt werden. Eine korrekt
sitzende Taste macht ein DEUTLICH klickendes Geräusch (eben das typische Geräusch für diese Tastatur).
(Für eine vergrößerte Darstellung die Bilder anklicken)

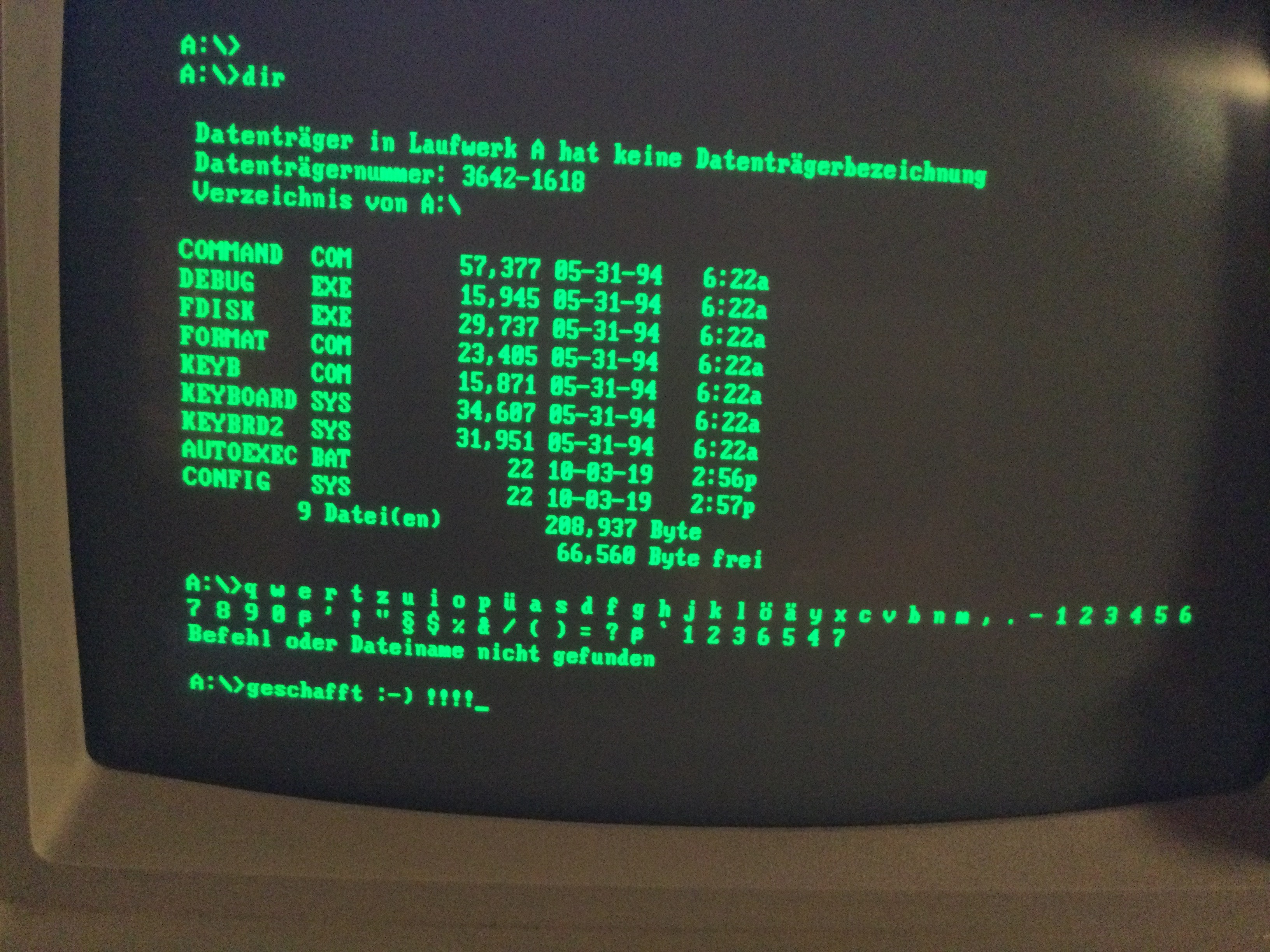

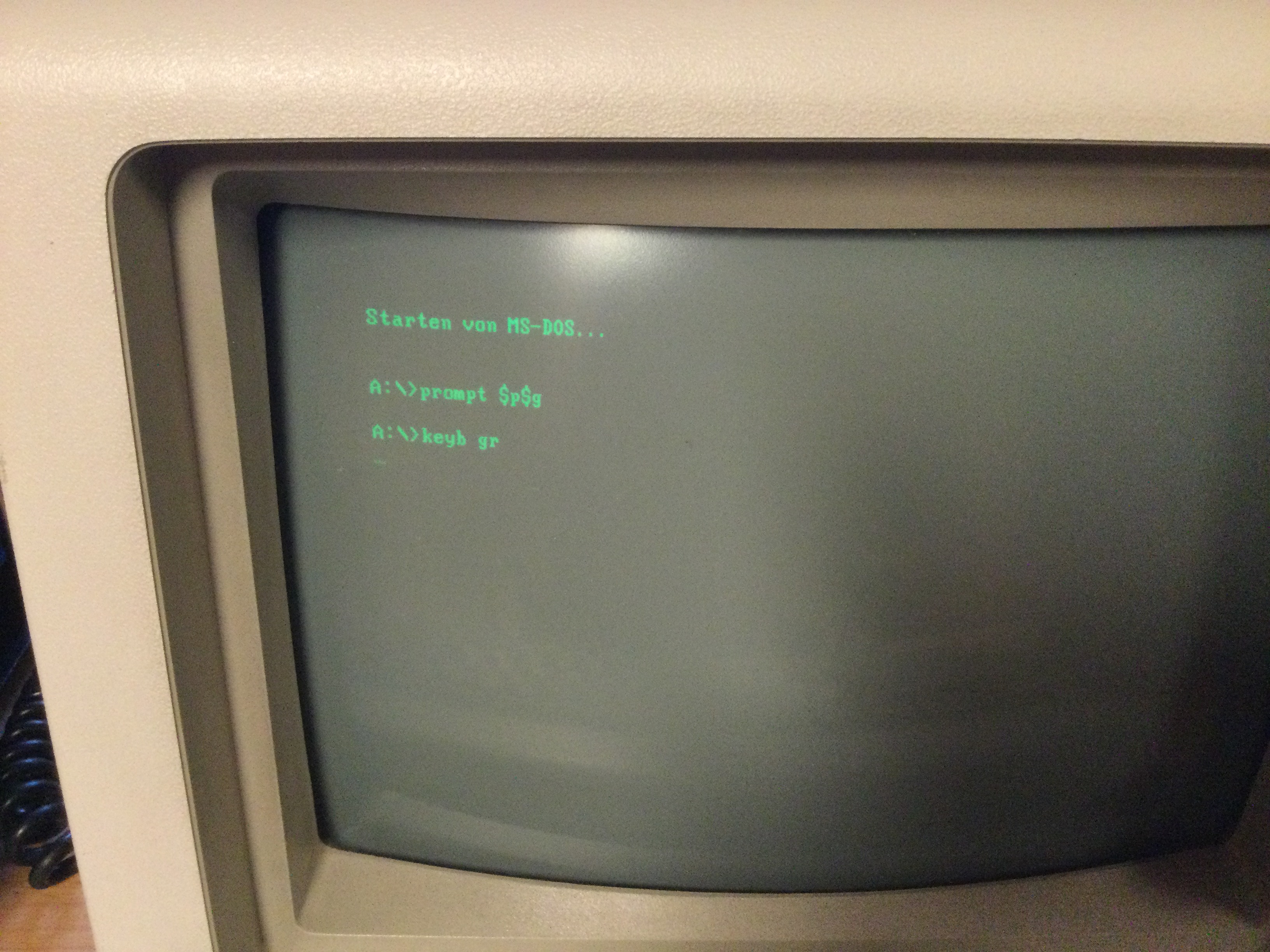

Für den Test wurde hier bereits das Floppy Laufwerk inkl. Controller eingesetzt. Das Starten von einer Diskette ist notwendig um die Tastatur auch
entsprechend testen zu können. Nach etlichen Stunden ist der Erfolg sichtbar : Der Rechner zeigt KEINE Fehlermeldung mehr beim Start und zusätzlich

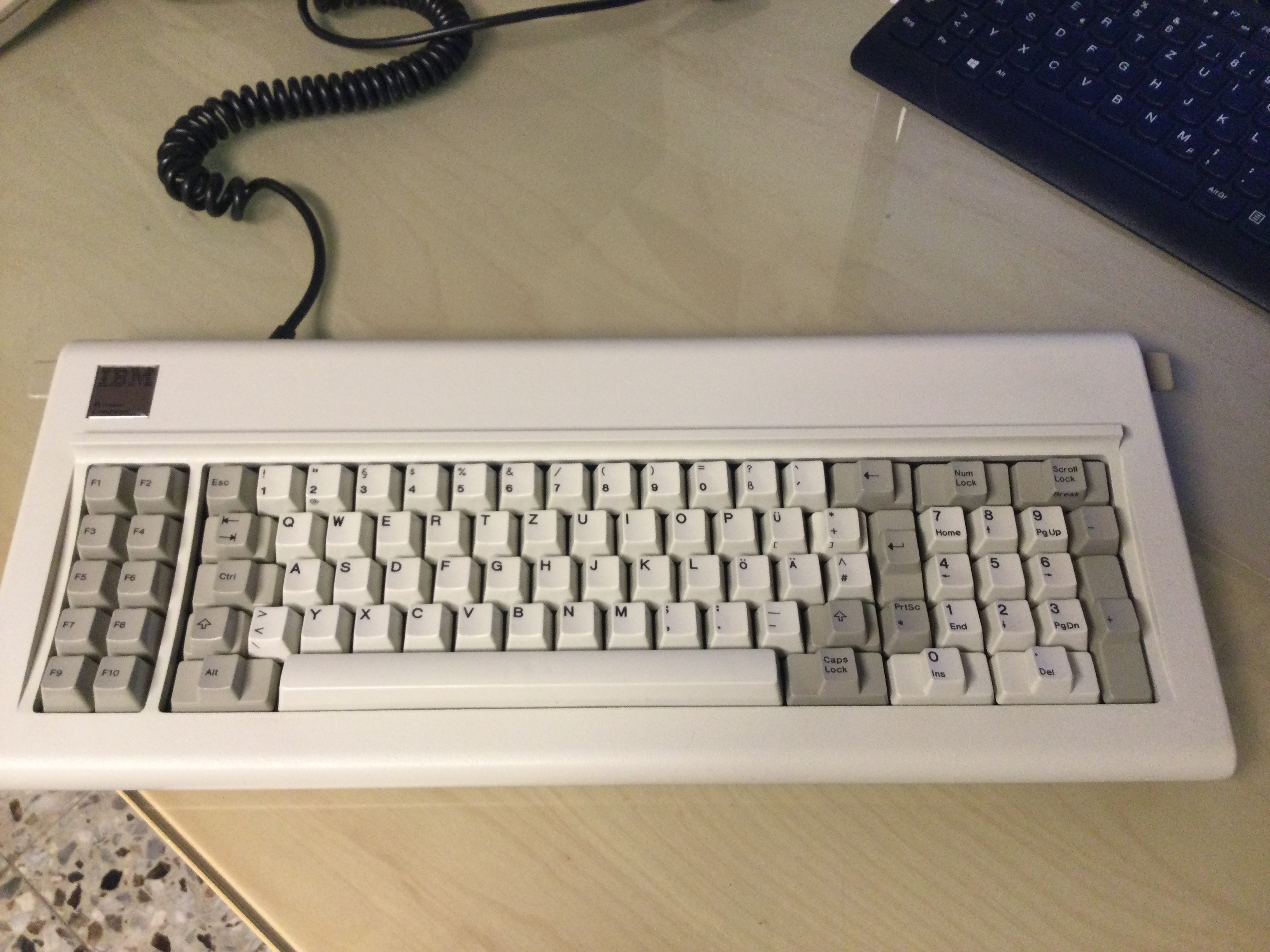

gelingt der Boot von Diskette. Das abschließende Testen der Tasten wird zum Vergnügen :-)
(Für eine vergrößerte Darstellung die Bilder anklicken)
Da aller guten Dinge ja bekanntlich drei sind - Folgt beim abschließen Zusammenbau das nächste Problem. Nach dem Einsetzen des Festplatten Controllers
sind wir gefühlt wieder am Anfang. Der Rechner tut erneut nix mehr. Sobald man den Controller entfernt startet er wieder... Somit sorgt der
Festplatten Controller erneut für einen Kurzschluß :-(
Fehlerhafte Festplatten Controller
Ja da blüht das Herz des Retro Schraubers auf. Ein Fehler wird erschlagen und zwei kommen zur Beerdigung. Mittlerweile glaube ich, dass es kaum

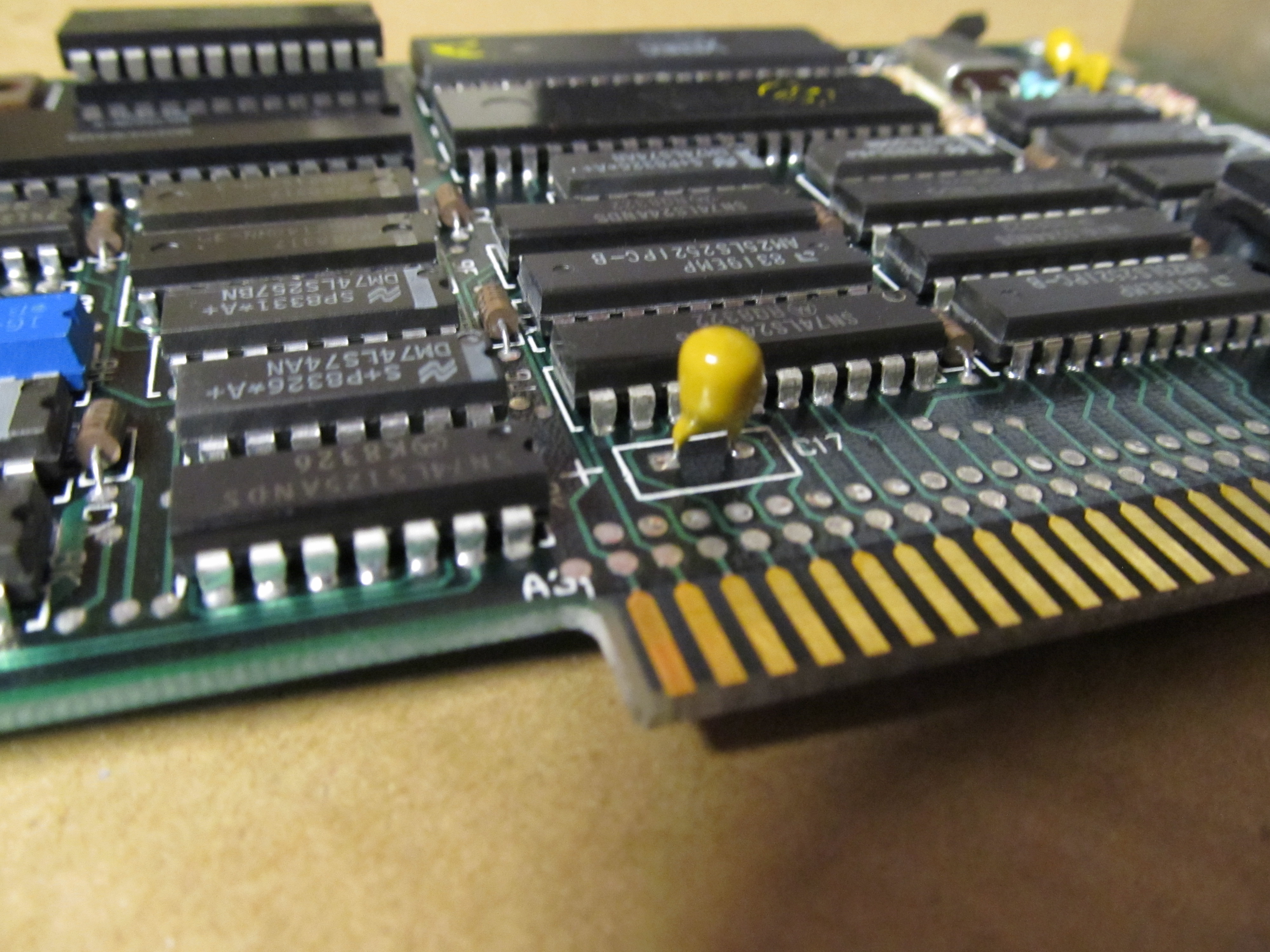

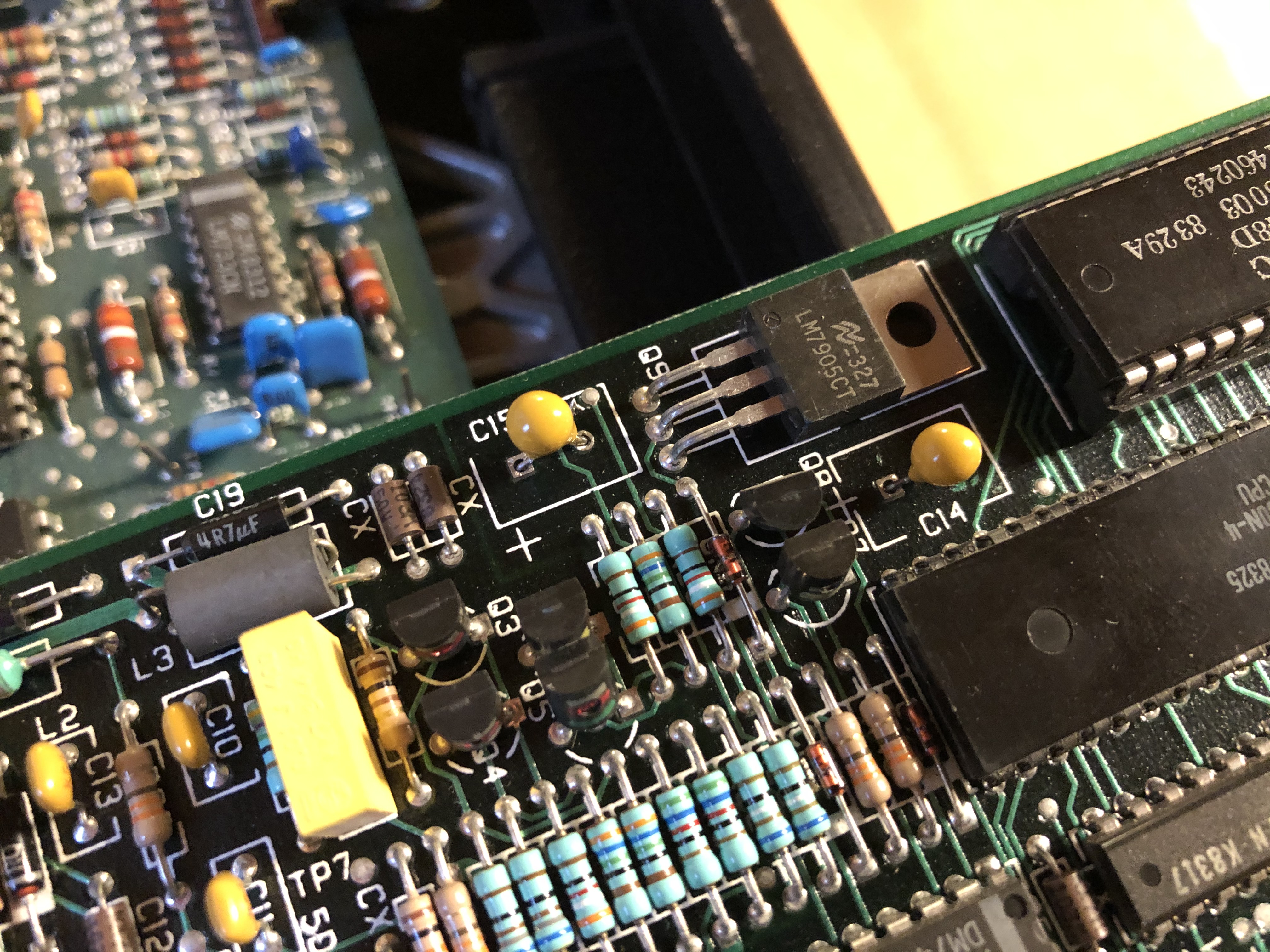

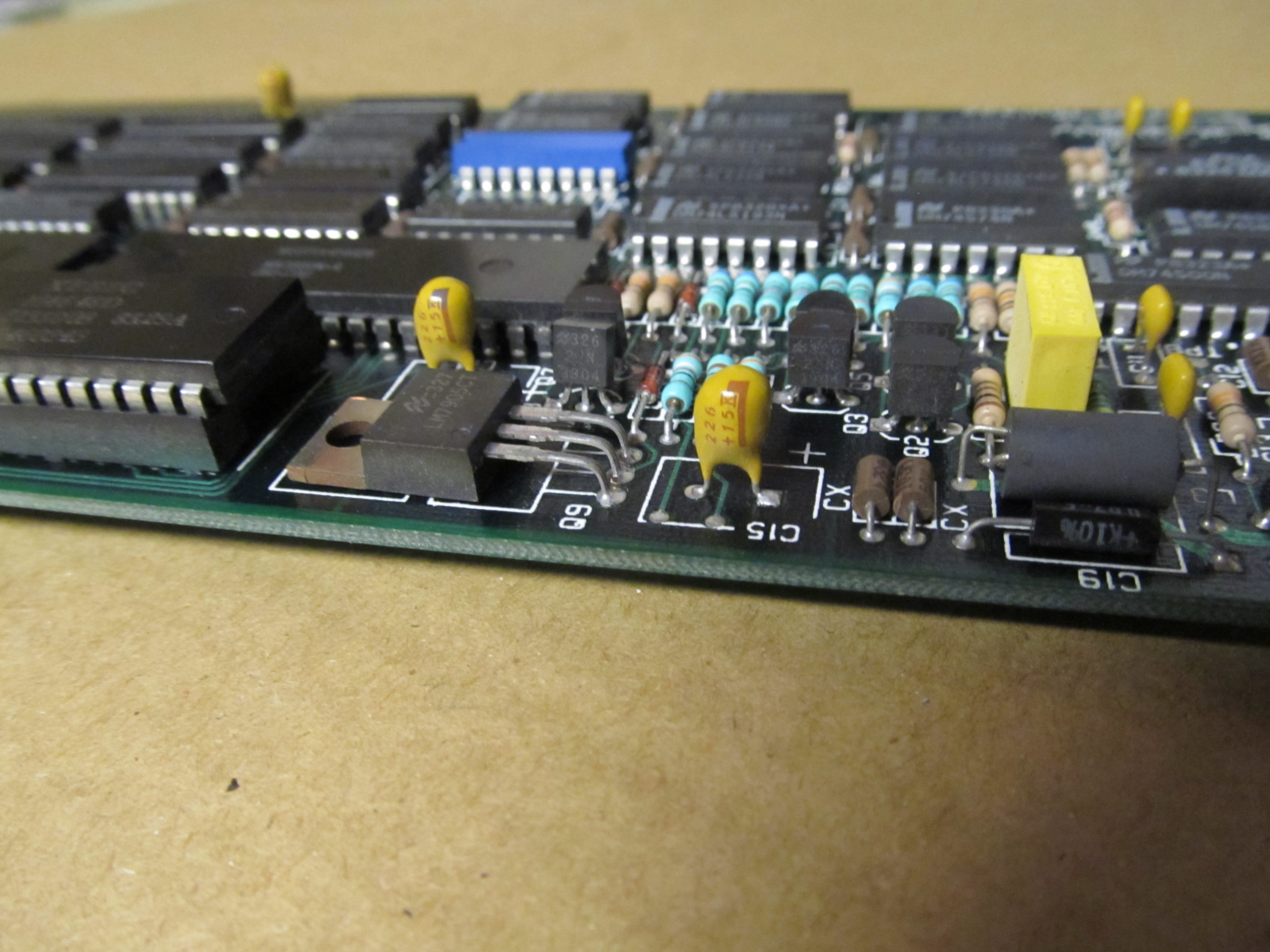

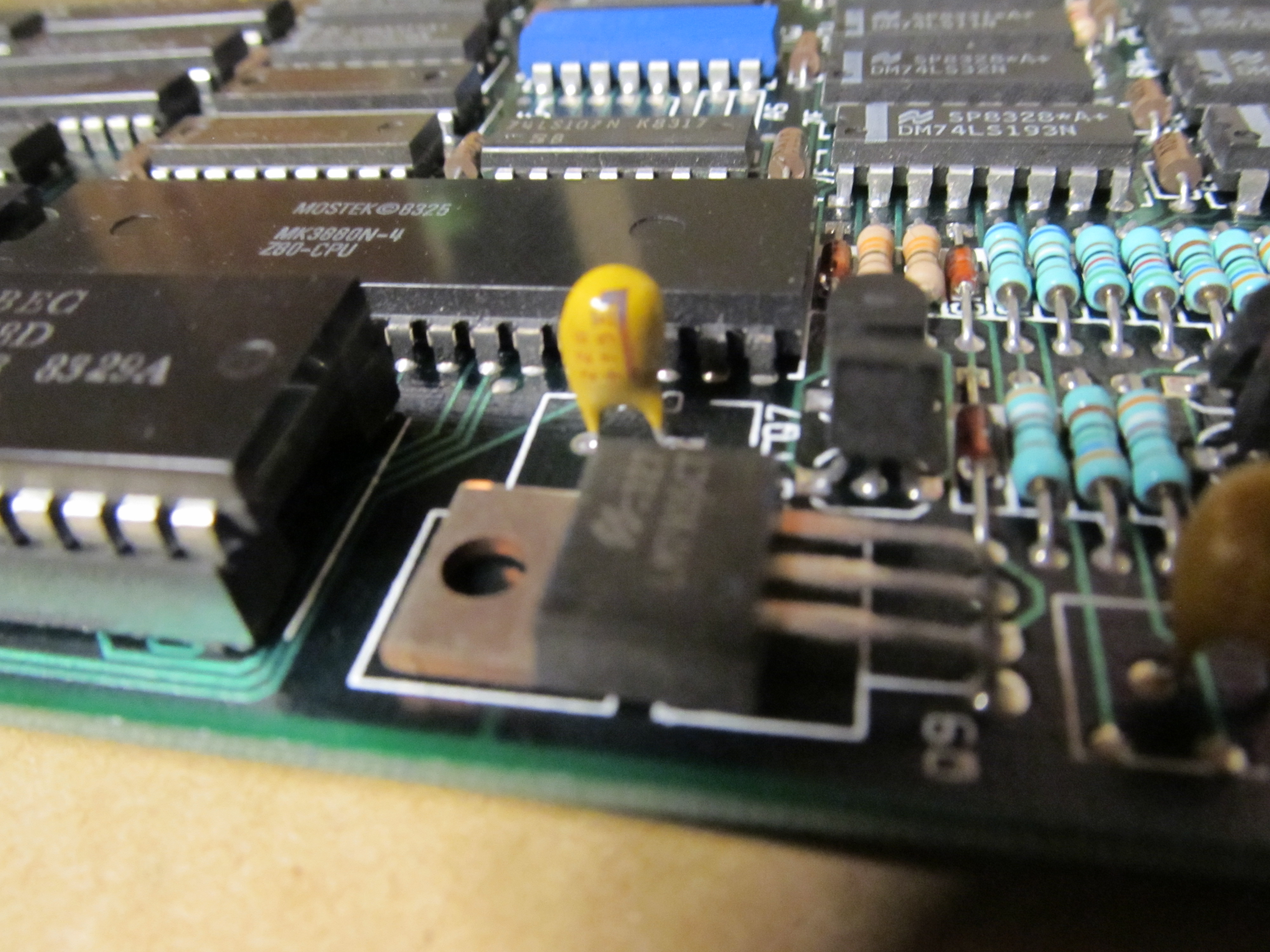

ein Hobby gibt bei dem sich Fehler so oft aneinaner reihen... Nur nicht aufgeben heißt die Devise : Auf diesem Festplatten Controller grinsen uns
erneut 4 Tantal Kondensatoren an. Tatsächlich sieht einer auch verdächtig aus (die einst rote Schrift ist nun teilweise schwarz). Das muß aber nix
bedeuten. Im schlimmsten Fall bedeetet es : Einen Tantal nach dem anderen tauschen und zwischendurch einbauen und testen; und das ganze 4 Mal !
(Für eine vergrößerte Darstellung die Bilder anklicken)

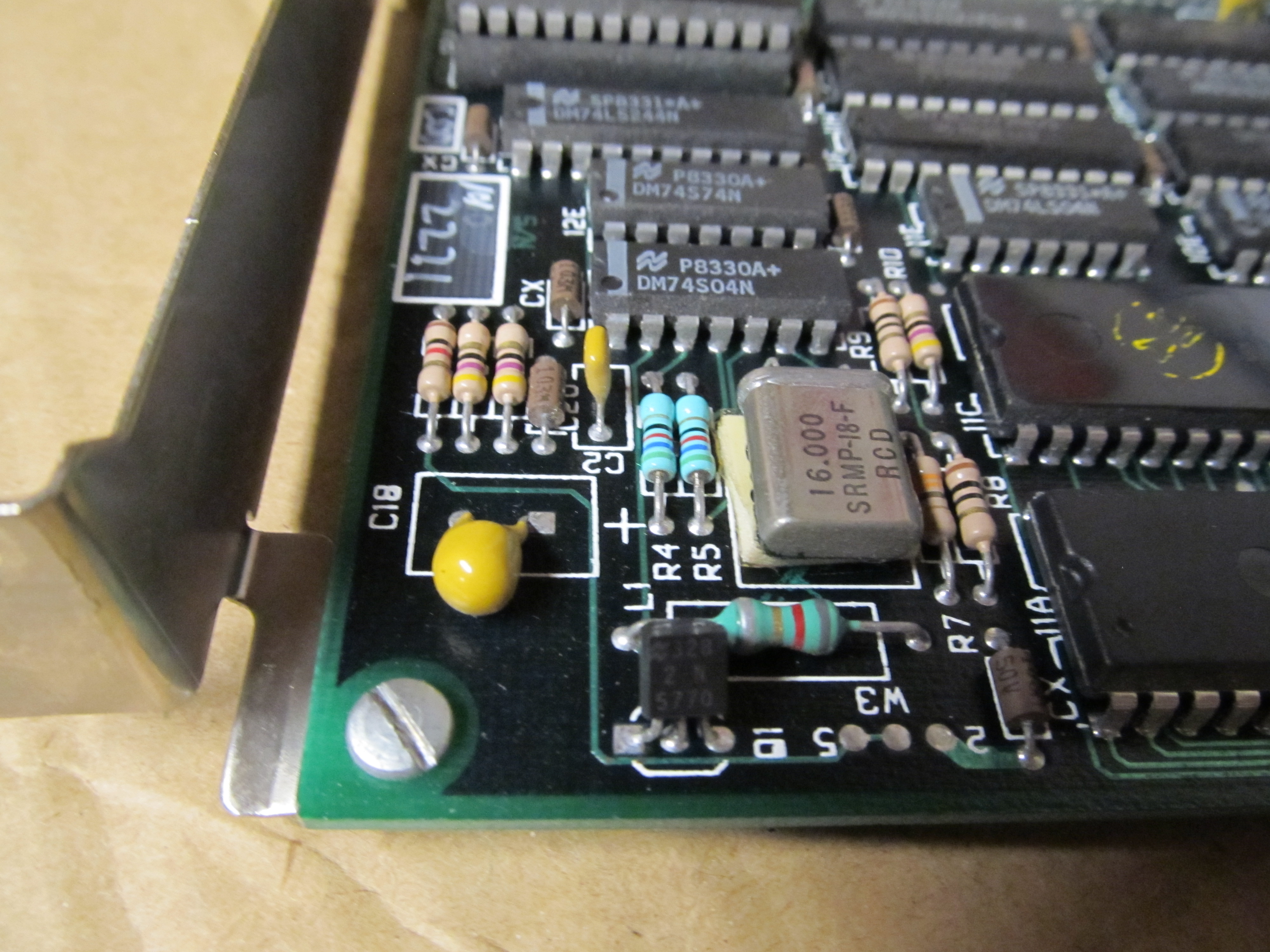

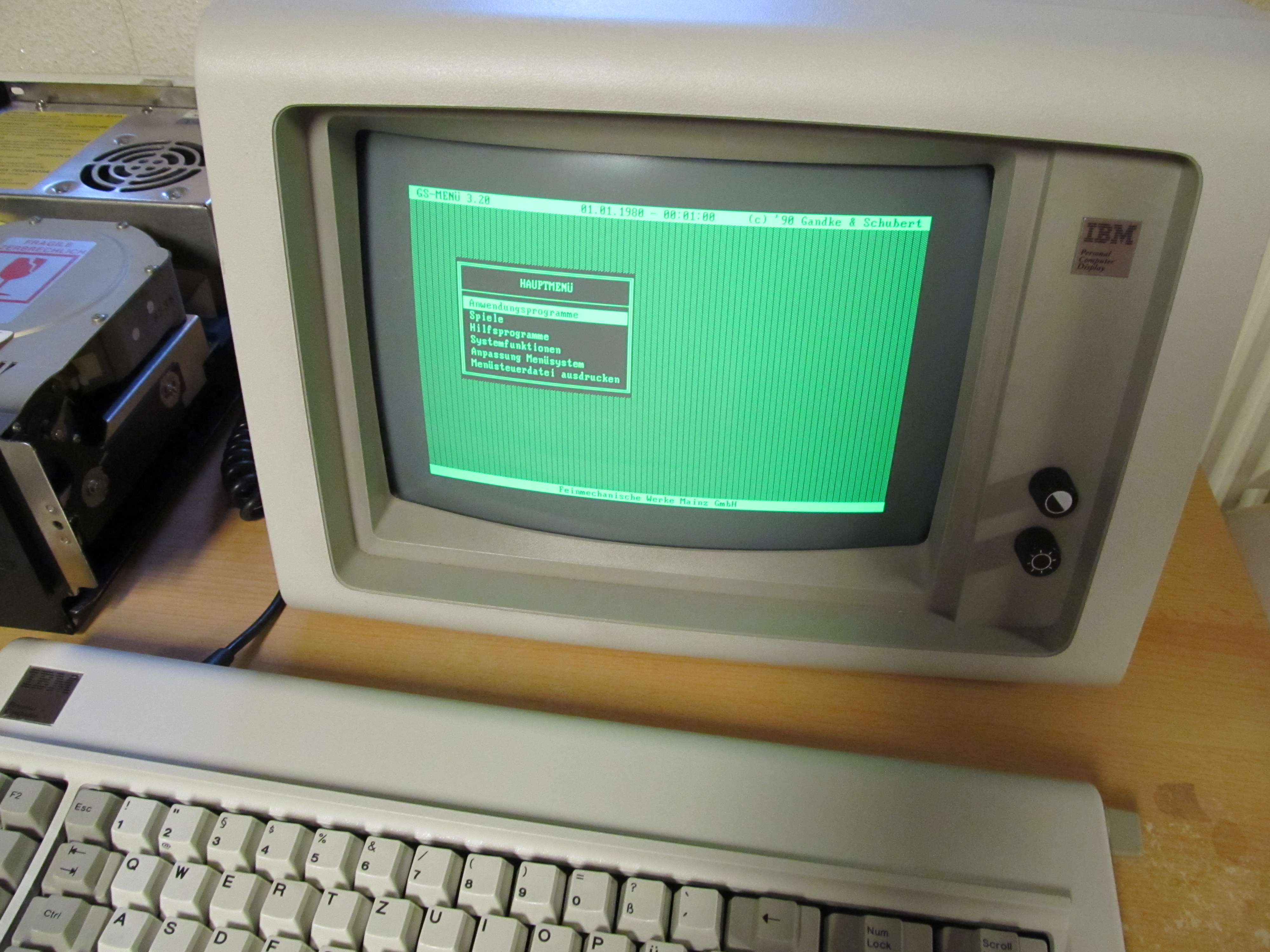

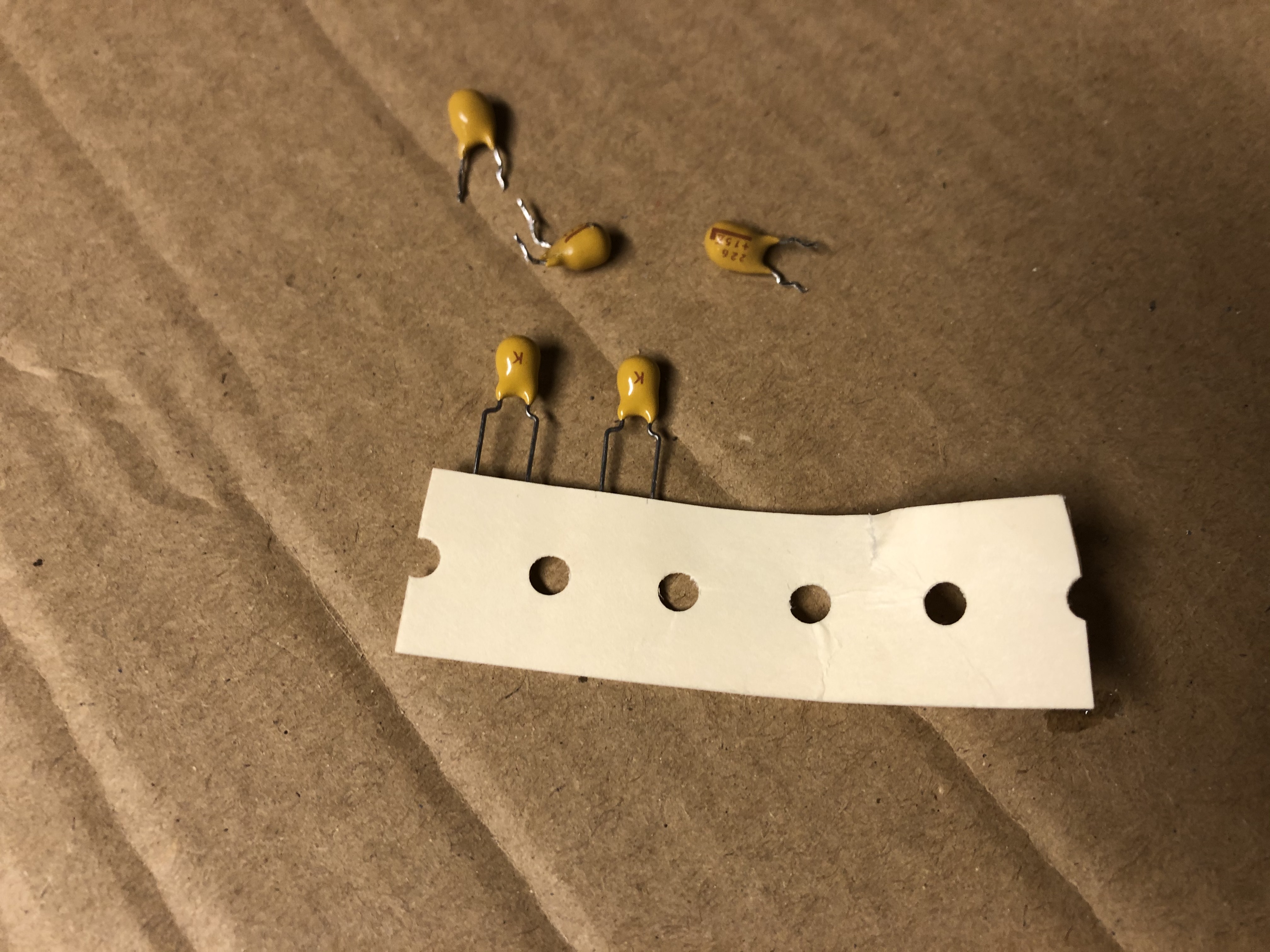

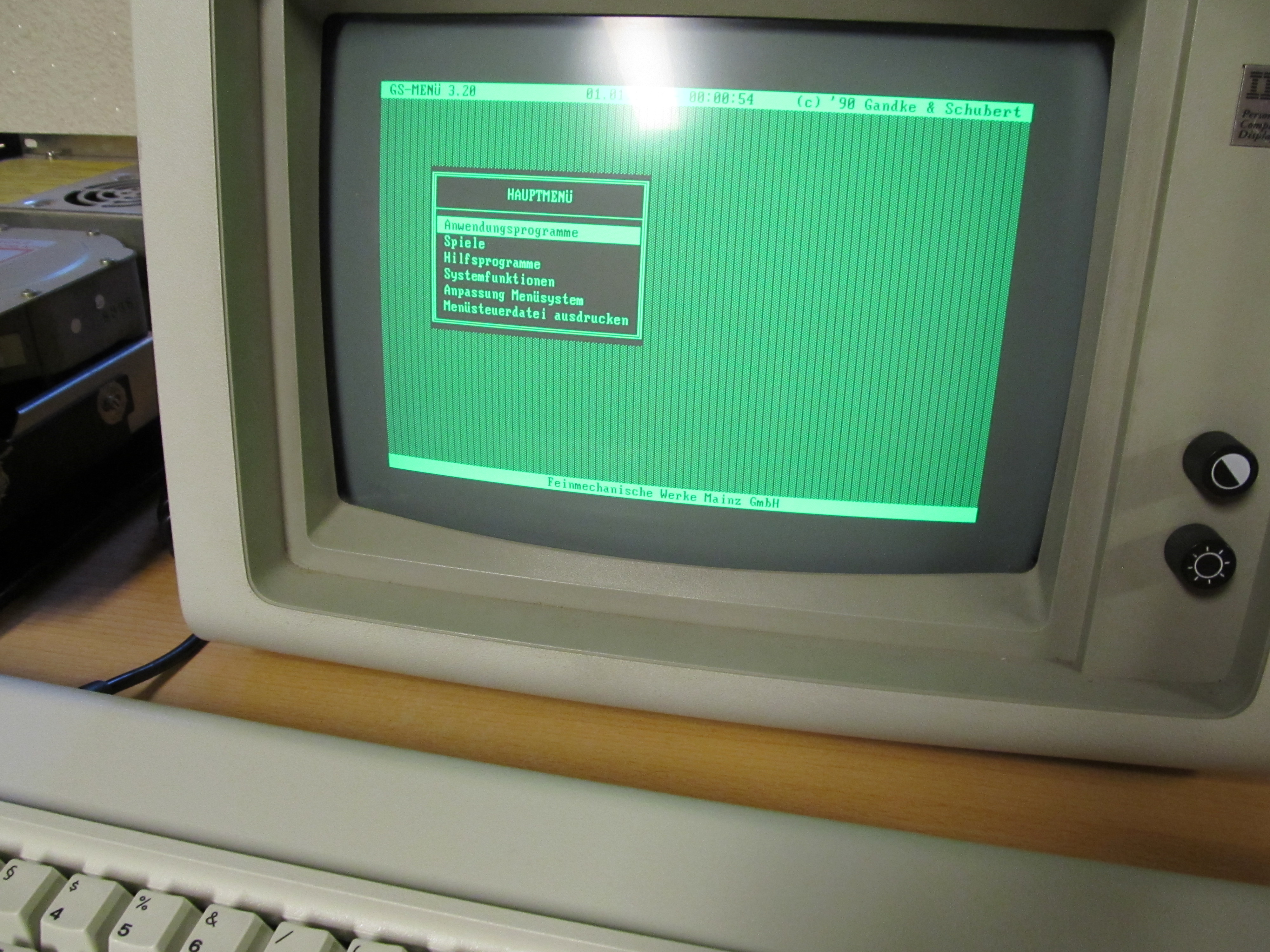

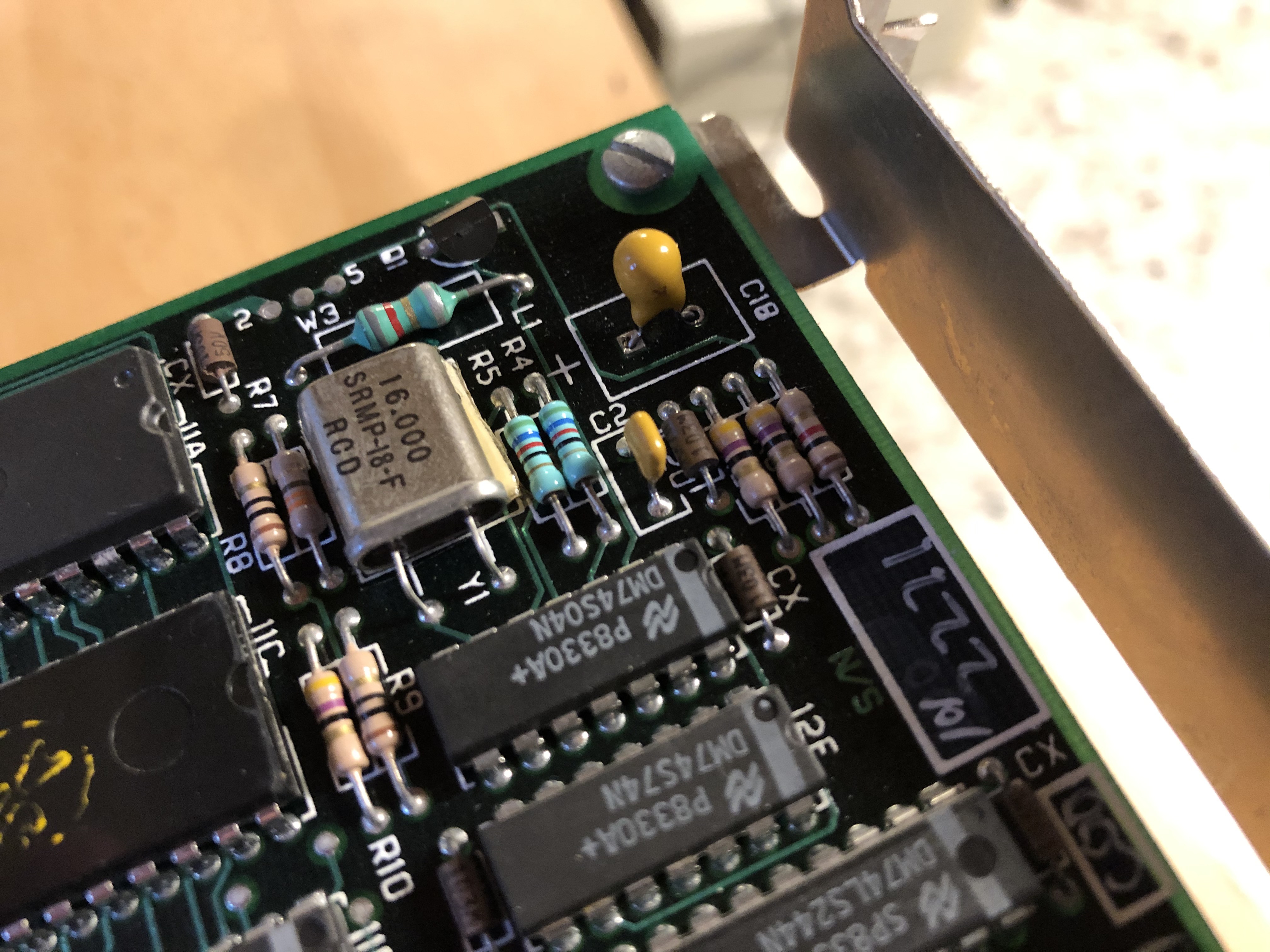

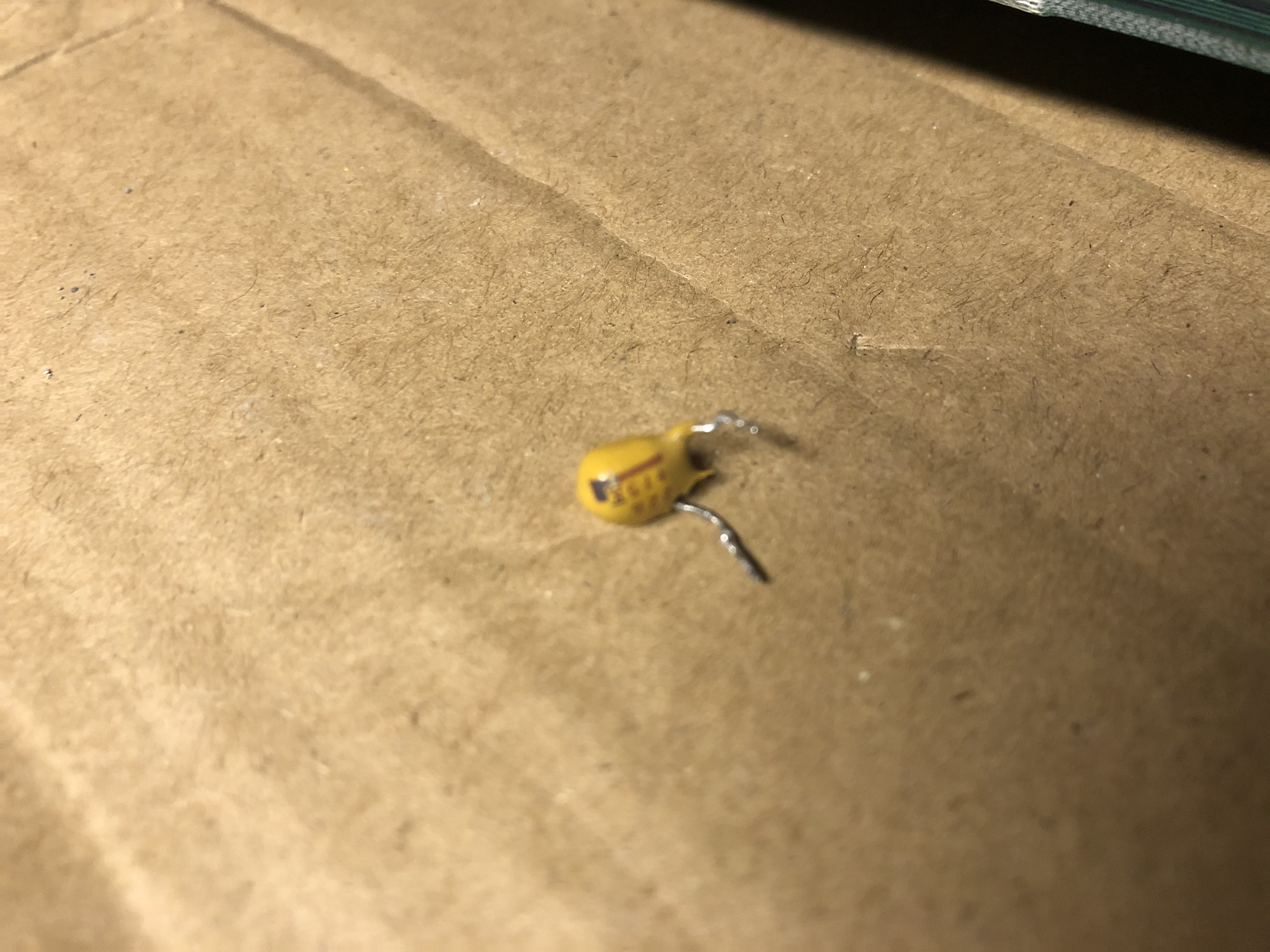

Nach dem dritten Tantal (C18) startet der Rechner wieder (Freude ! Einmal Löten gespart 8-). Da keine Änderungen an der Konfiguration erfolgten,
lädt der PC brav die auf der Festplatte hinterlegten Programme. Abschließend nun doch ein toller, kleiner Erfolg !!!
(Für eine vergrößerte Darstellung die Bilder anklicken)
Und : Es kommt bekanntlich der Hochmut vor dem Fall :-( . Bei dem Versuch den PC zu installieren, fällt natürlich auch noch das Floppy
Laufwerk aus. Formatierungen von Disketten (nach ca. 10 Stück) quittiert das Laufwerk mit einem Fehler (Spur 0 Fehlerhaft - Medium unbrauchbar).
Wunderbar.... Aber auch hier helfen die Videoplattformen. Nach kurzer Suche fand sich ein Video zur Wartung eben dieser Tandon TM-100 Laufwerke.

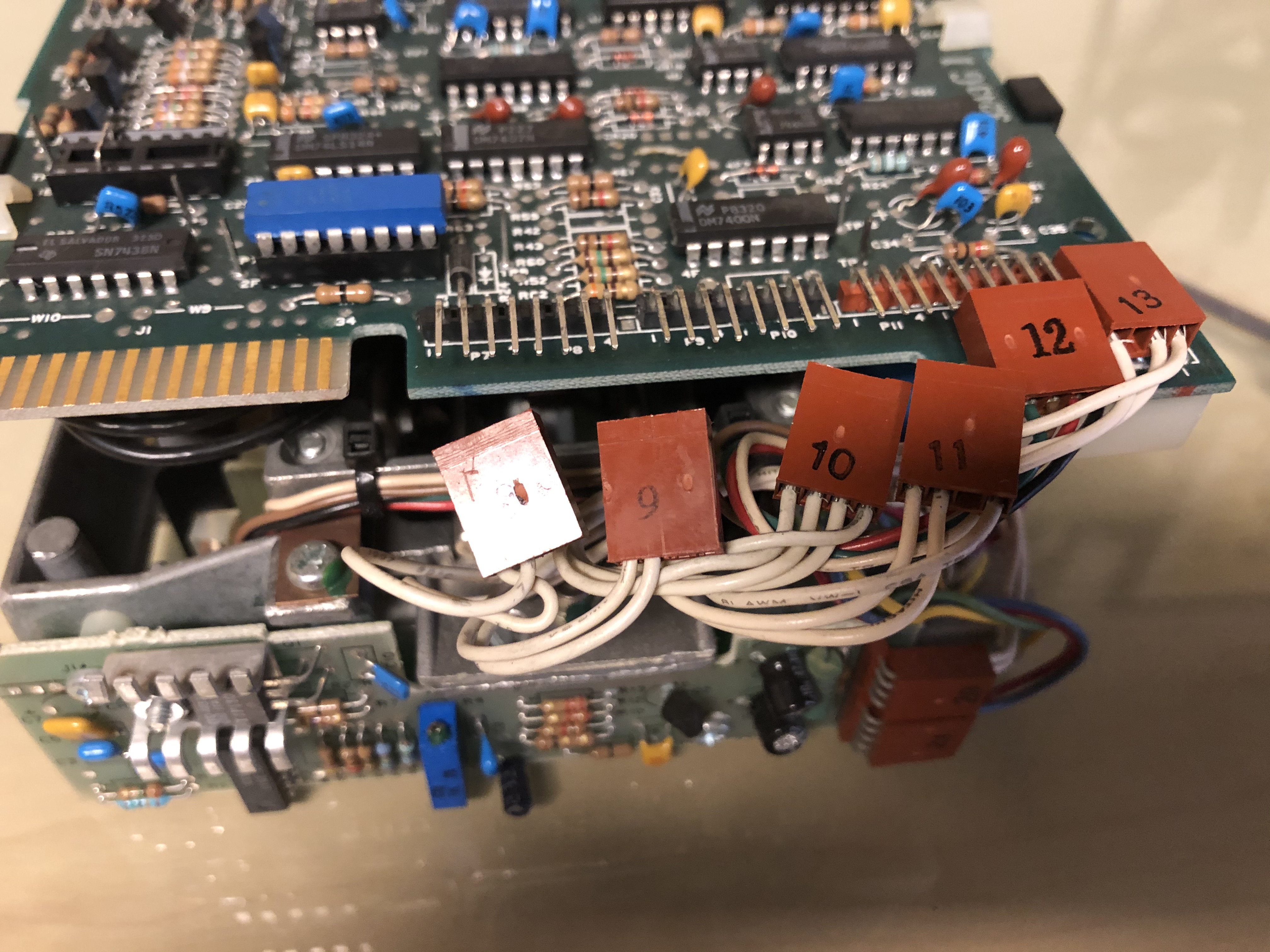

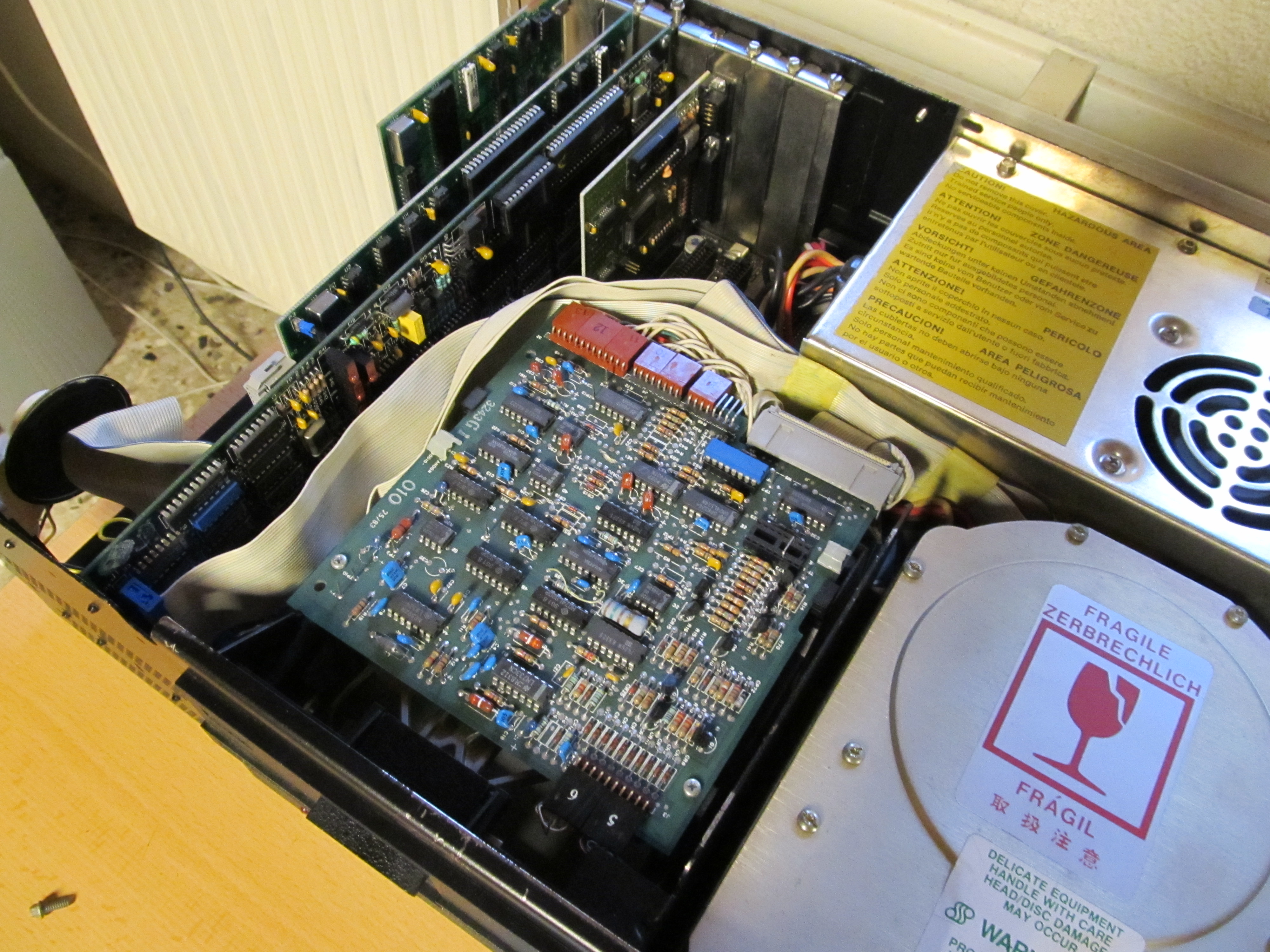

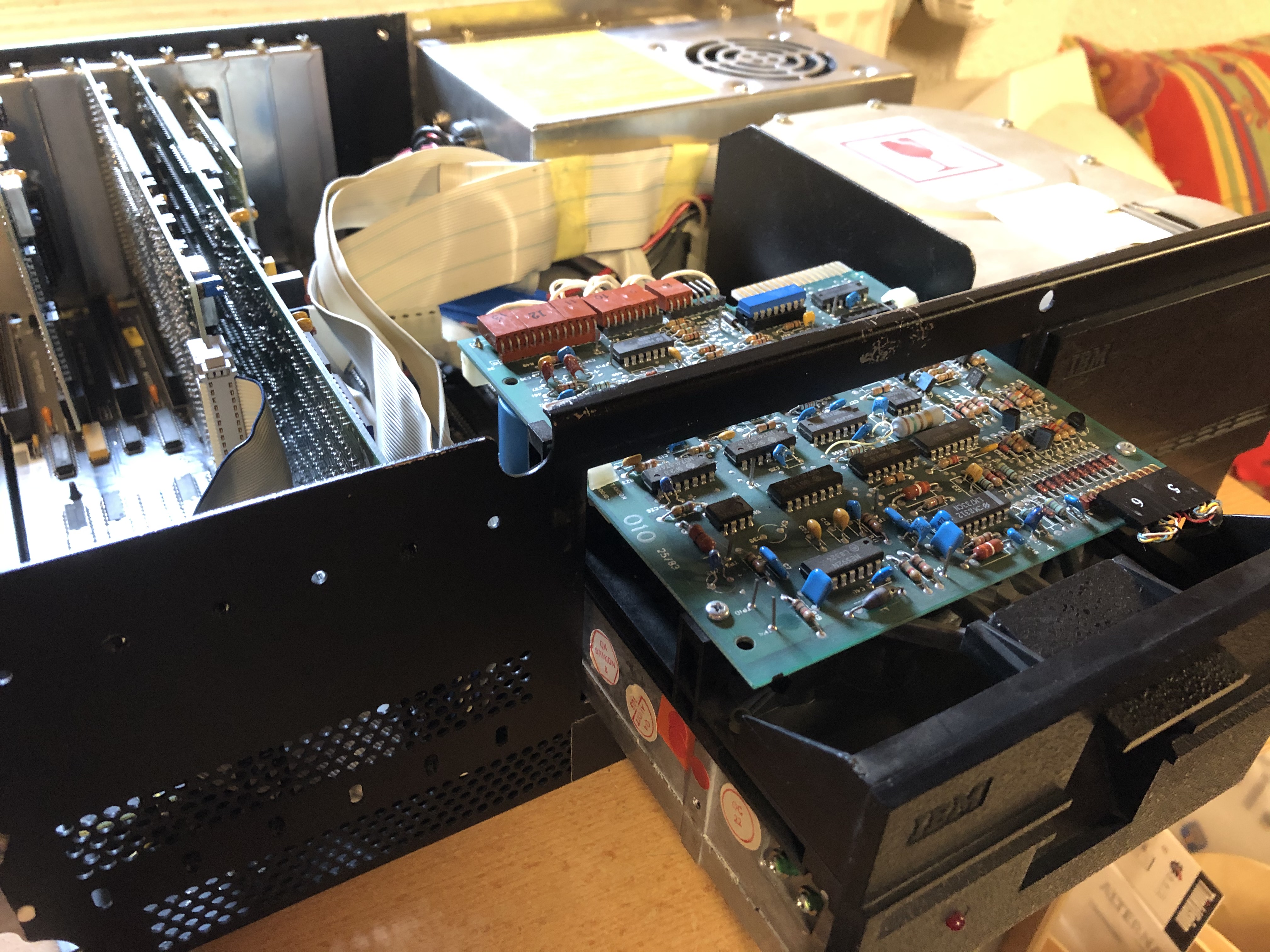

Dazu das Floppy Laufwerk ausbauen und die oben liegende Logikplatine ausbauen. Diese ist mit Schrauben fixiert und mit mehreren Kabeln verbunden.

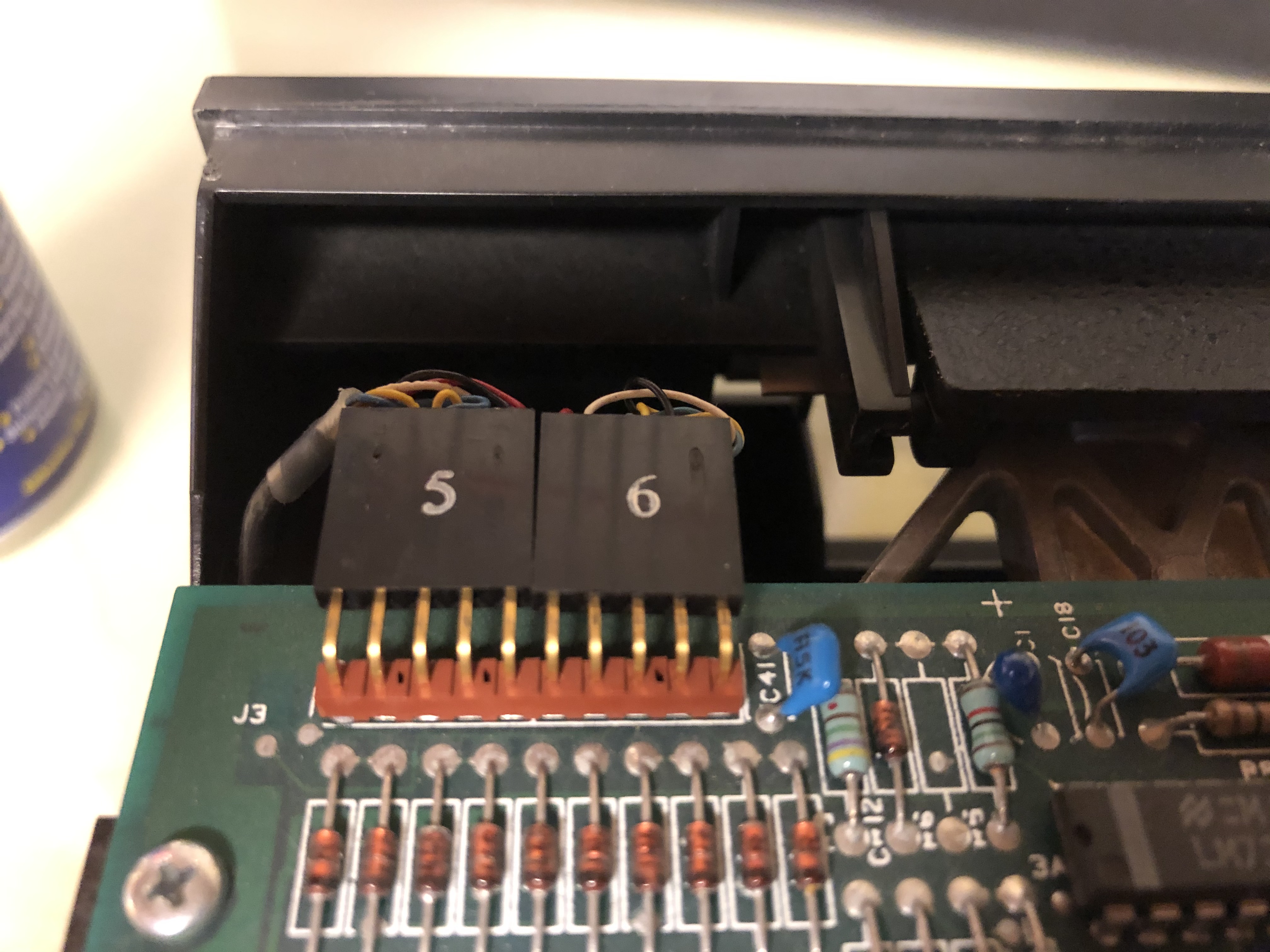

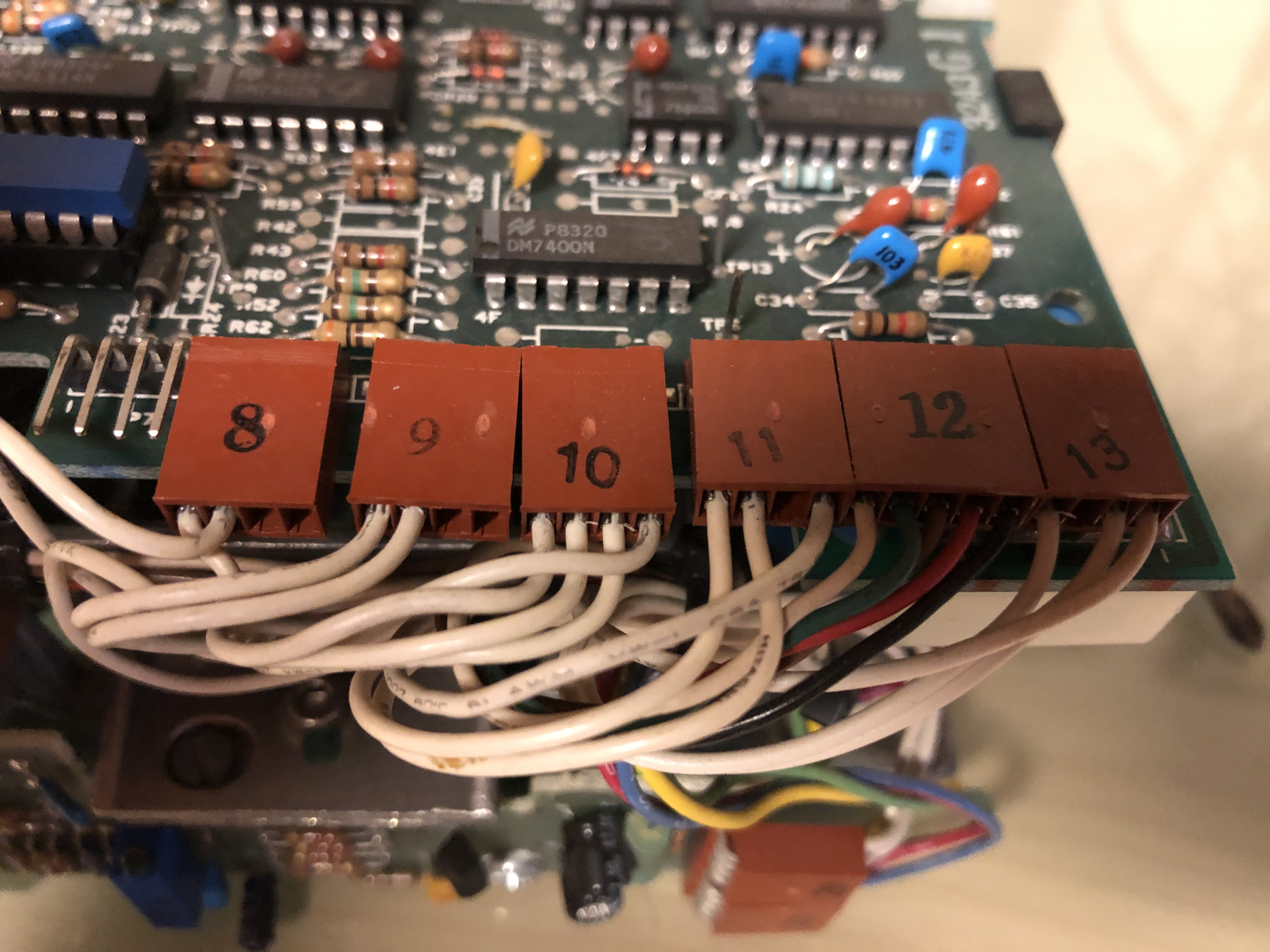

Die Kabel sind freundlicherweise alle numeriert / beschriftet. Nichts desto trotz empfiehlt sich vor dem abziehen ein Foto.
(Für eine vergrößerte Darstellung die Bilder anklicken)

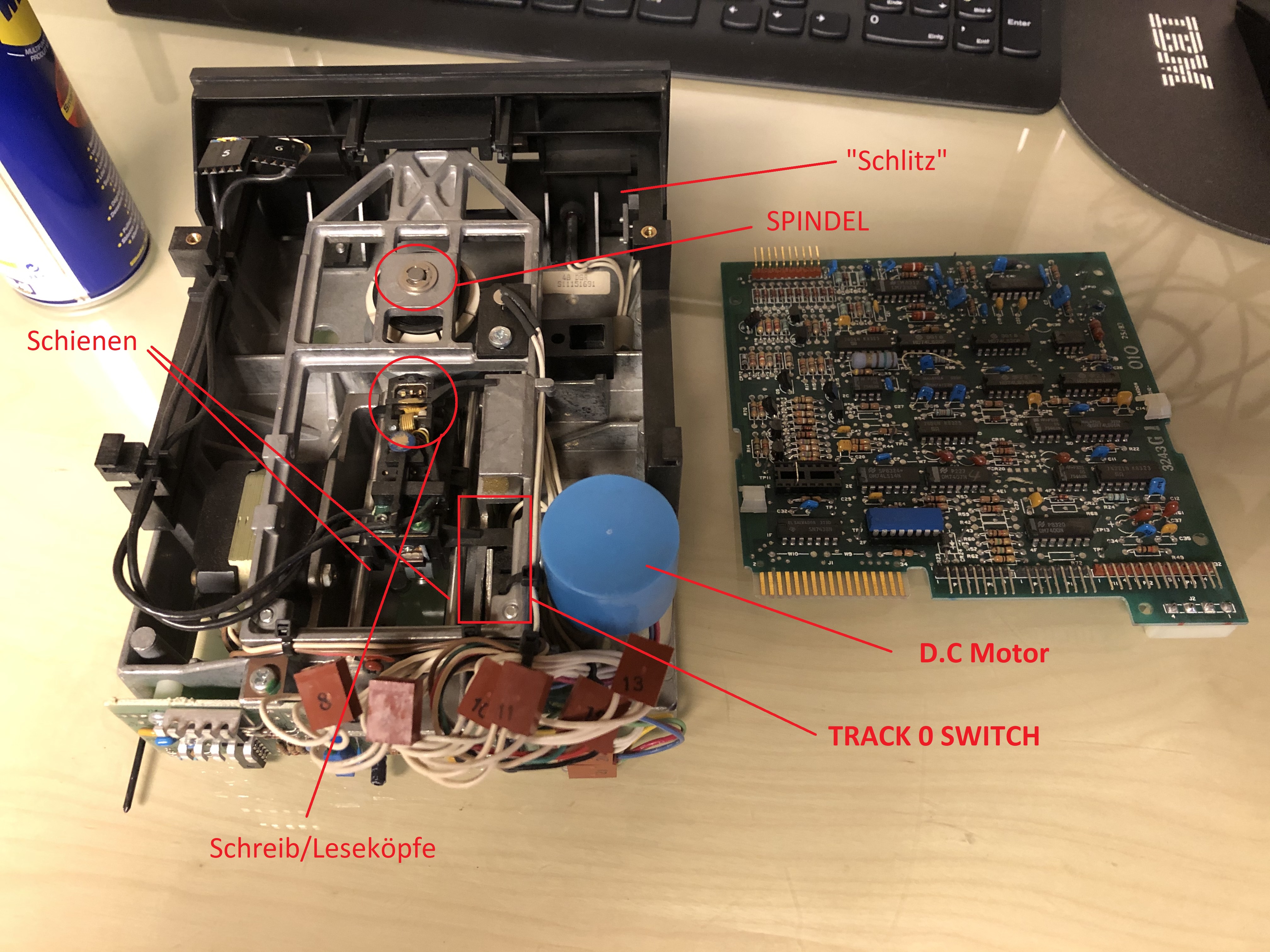

Nach dem abnehmen der Logikplatine kommt man sehr gut an das innere des Laufwerks. Auf dem Video ist zu sehen, welche stellen "geölt"
werden sollten. Dazu zählen die Schienen auf denen der Lesekopf vor und zurückfährt, die Spindel die die Diskette in der Mitte fixiert,
Der Motor für den Antrieb (einfach die blaue Kappe nach oben ziehen) und vorne links am Einführungsschlitz. Bitte nur sparsam anwenden...

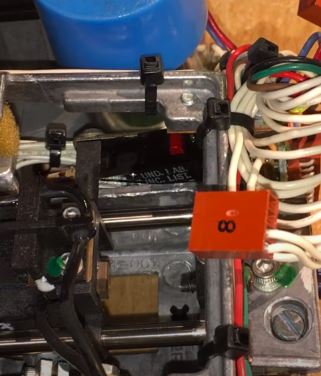

Wenn schon mal offen auch gleich die Schreib/Leseköpfe mit Iso Propanol reinigen (sehr vorsichtig mit einem Wattestäbchen). Unterhalb der
blauen Kappe (D.C Motor) sitzt der Track 0 Switch. Dieser wird mit einem Kontaktspray gereinigt, nicht mit ÖL !
(Für eine vergrößerte Darstellung die Bilder anklicken)
Der Zusammenbau des Laufwerks erfolgt in umgekehrter Reihenfolge -> Logikplatine fixieren und die Kabelverbindungen wieder herstellen (in dem
Video ist auch noch zu sehen wie man weitere Teile warten kann, nur als Hinweis). Anschließend das Laufwerk einbauen und testen. Es klingt
gleich GANZ ANDERS. Irgendwie wieder gesund !
(Für eine vergrößerte Darstellung die Bilder anklicken)

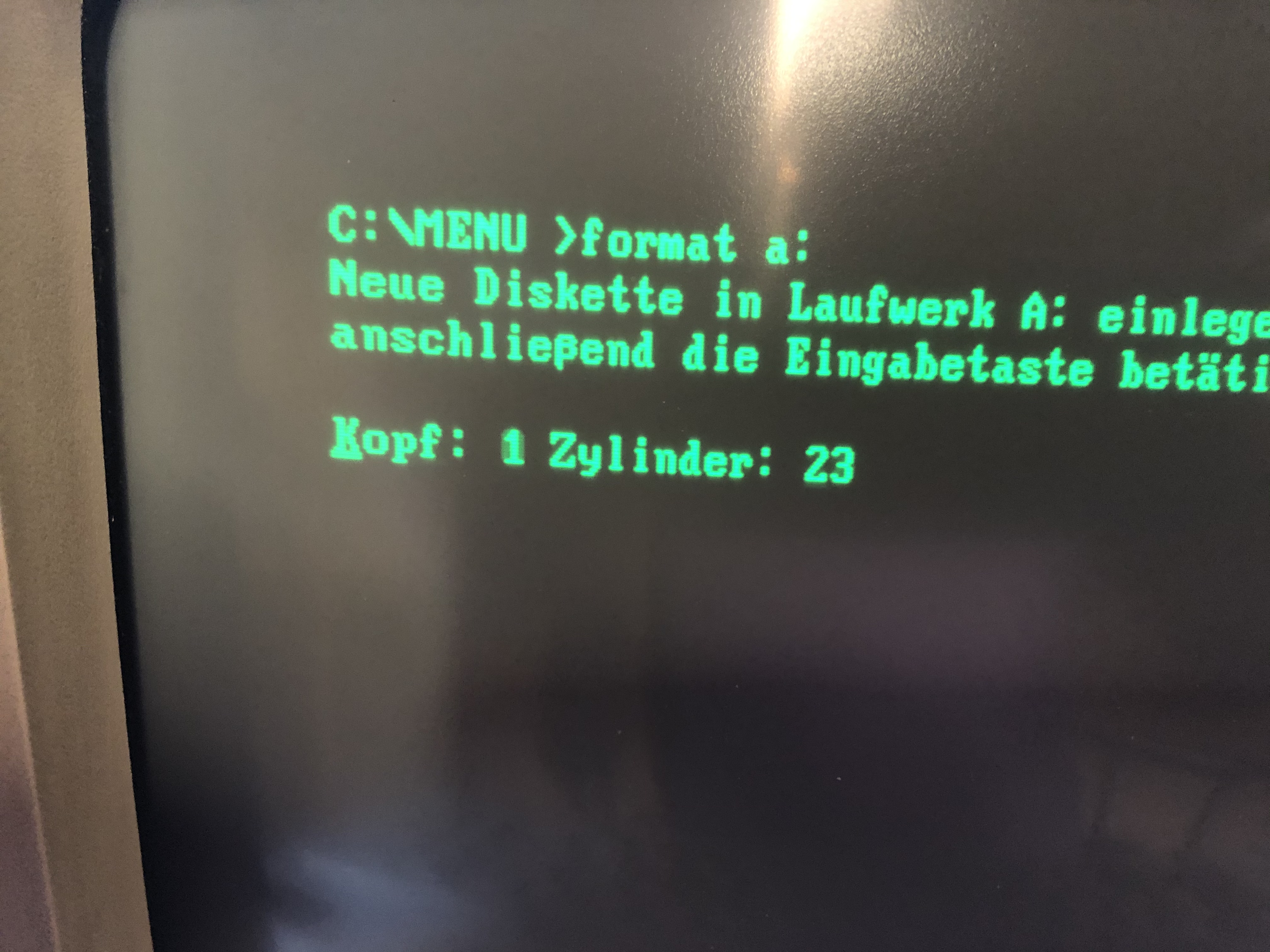

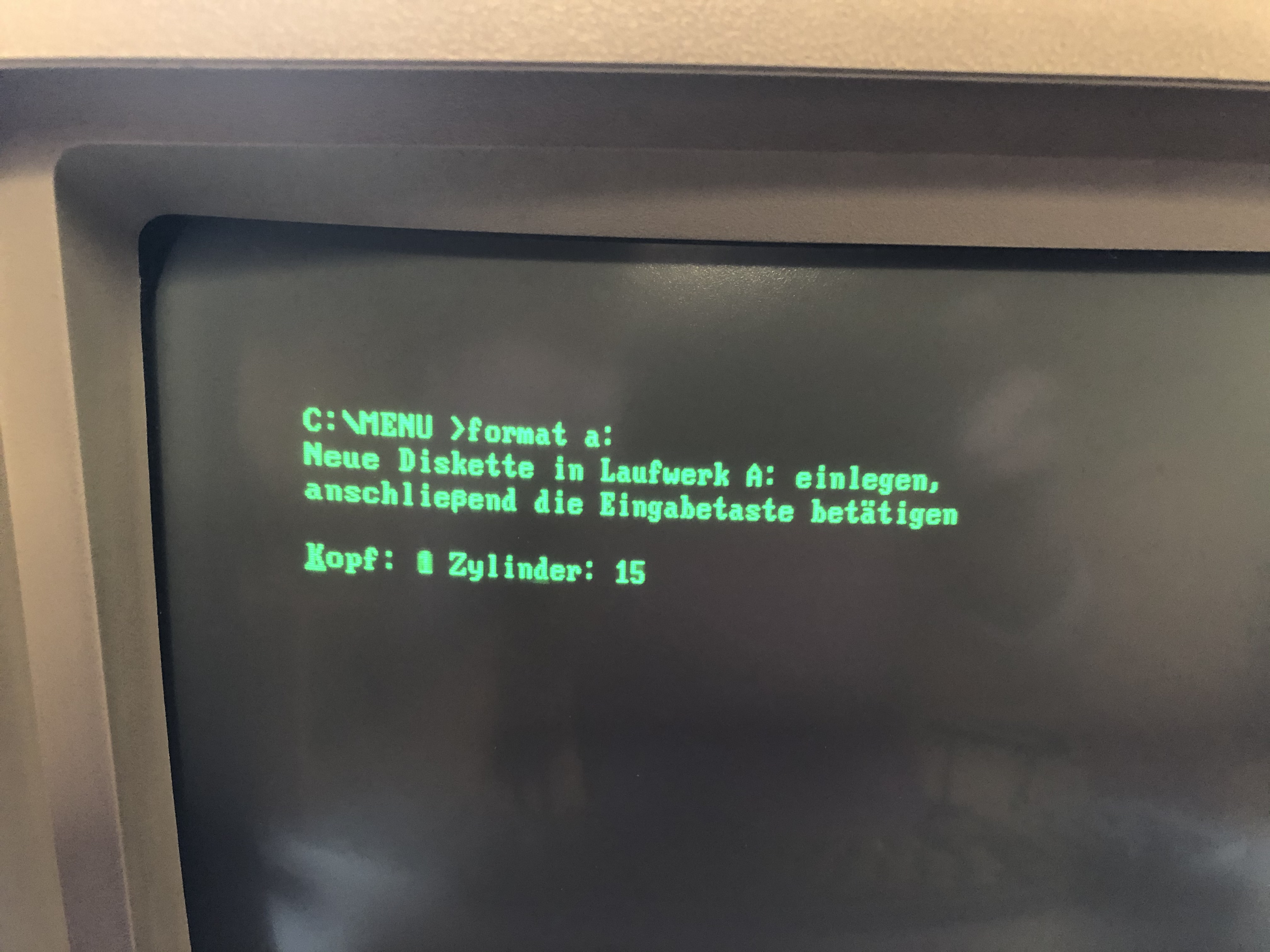

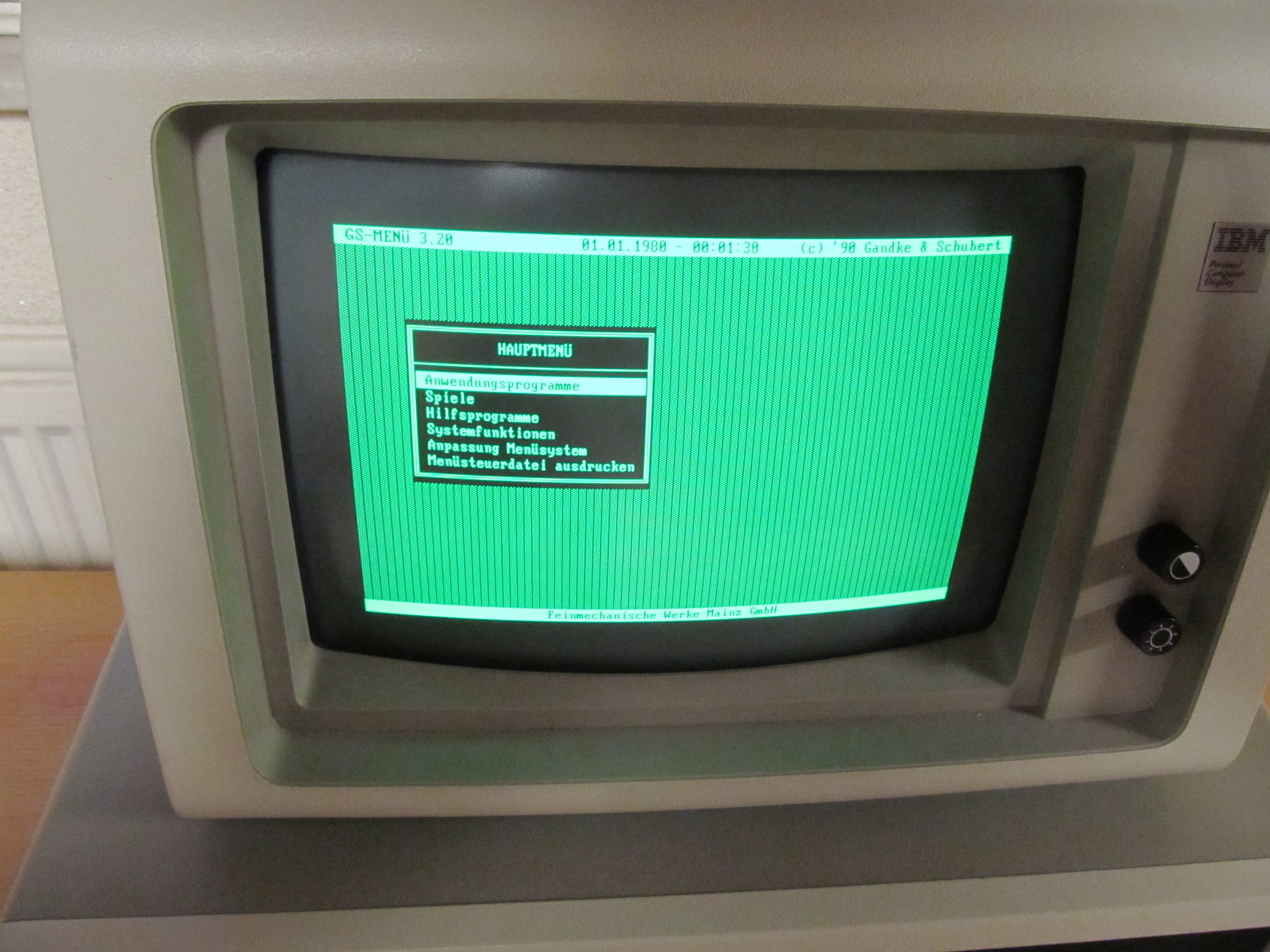

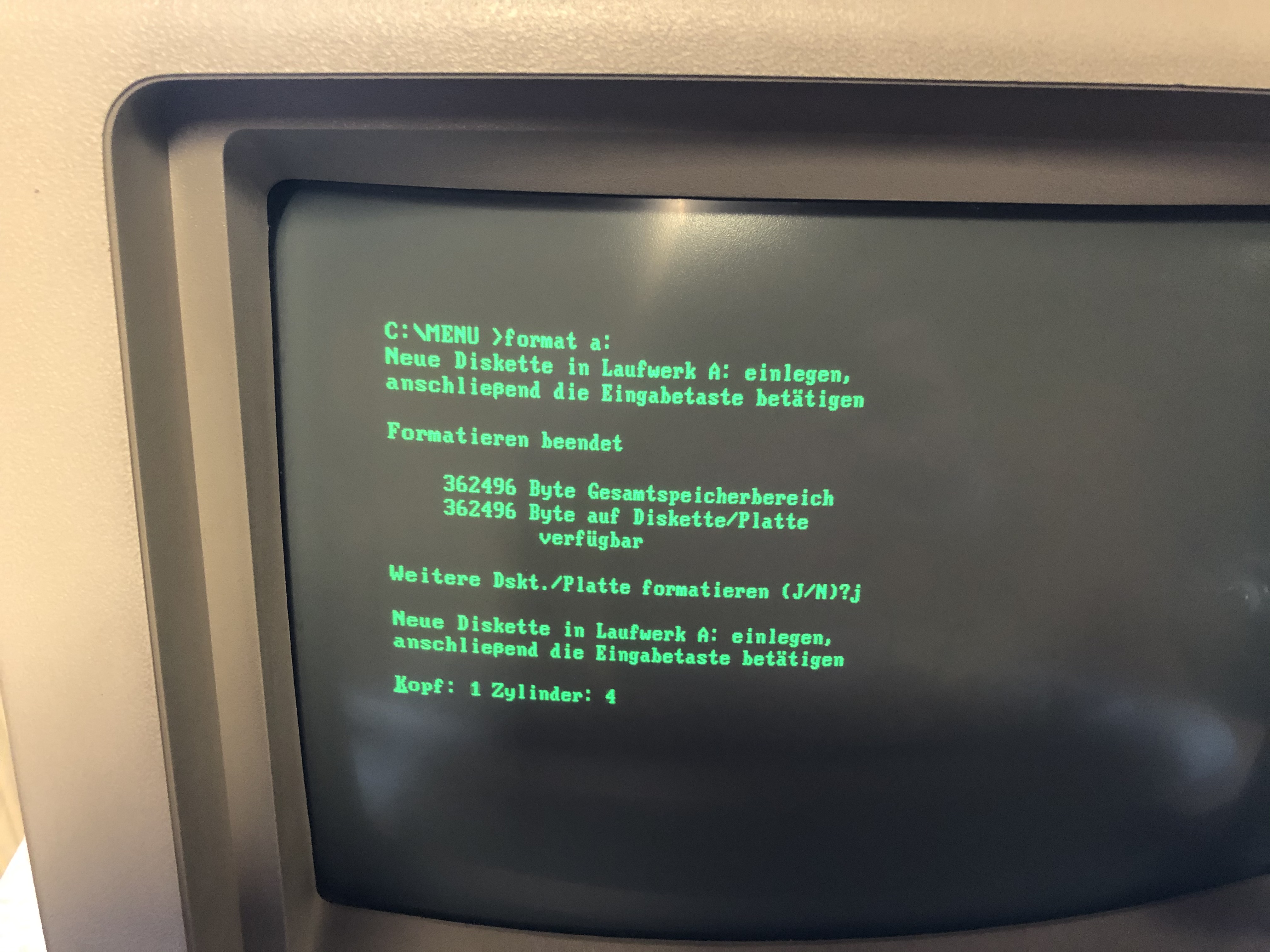

Siehe da -> Es funktioniert wieder einwandfrei... Alles in allem -> Wieder einen IBM XT geretttet :-)
(Für eine vergrößerte Darstellung die Bilder anklicken)
