Aufbereitung und Reparatur eines IBM PC/XT (5160) - Zusammenbau und Installation
Der Zusammenbau
Alle (derzeitigen) Fehler sind nun beseitigt. Der Zusammenbau gestaltet sich recht simpel : Die Reihenfolge sollte allerdings beachtet werden da
ansonsten Teile wieder ausgebaut werden müssen um Schrauben "erreichbar" zu machen. Folgende Reihenfolge bevorzuge ich :
- Falls demontiert -> Zuerst das Netzteil und dann das Mainboard einbauen
- Die Verbindungsbakel der Laufwerke befestigen (Nach dem Einschieben und Befestigen der Laufwerke durch Platzmangel kaum noch möglich)
- --->!!! Hierbei (kurz beveor das Laufwerk in seiner Zielposition ist) das Stromkabel anschließen

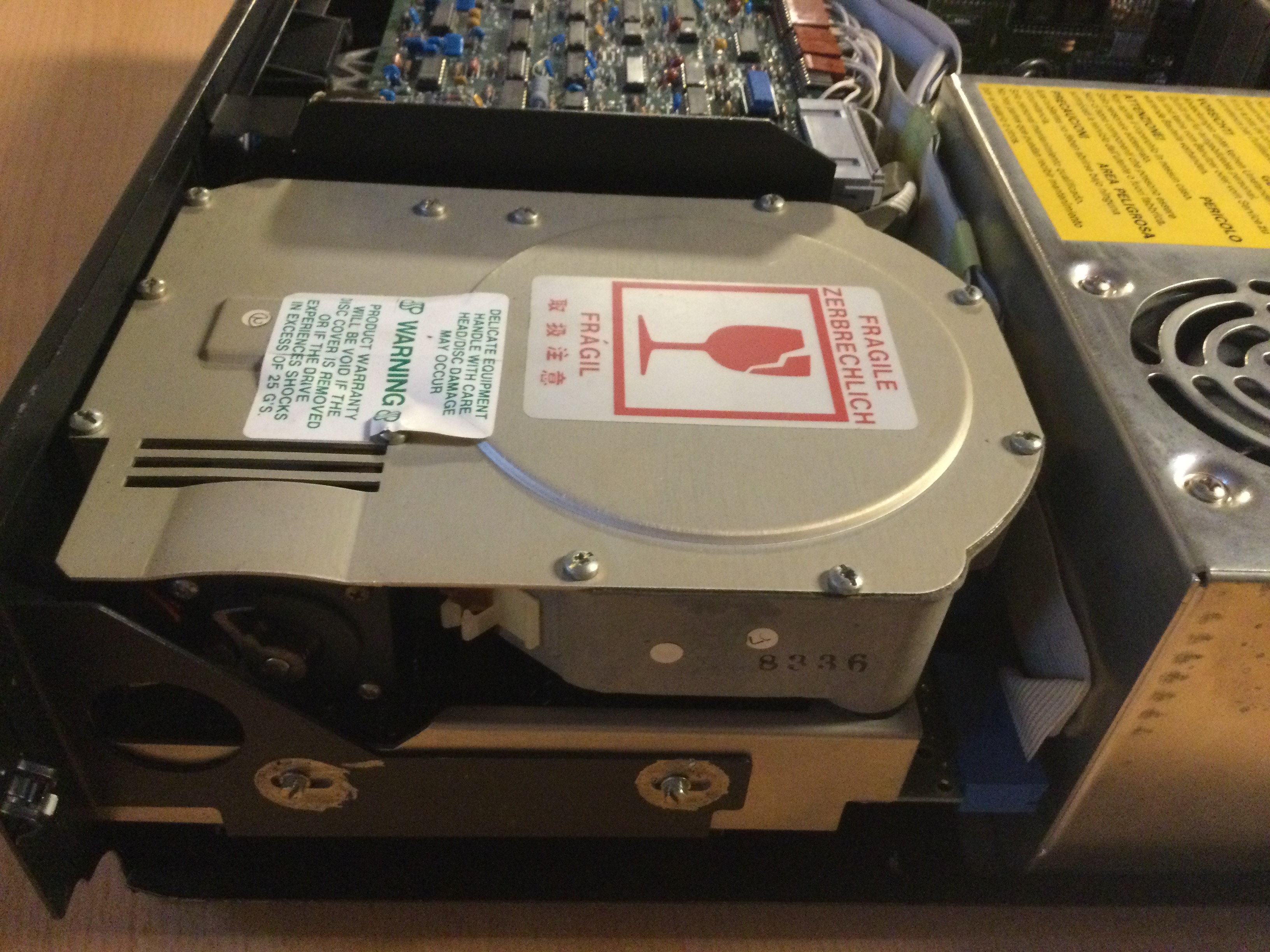

- Die Laufwerke befestigen : Zuerst die Festplatte (Es gibt eine zusätzliche Schraube für die Befestigung durch den Gehäuseboden)
- Danach die/das Floppy Laufwerk. Alle Laufwerke mit den dazu gehörigen Schrauben fixieren
- --->!!! Wenn die Controller eingebaut sind erreicht man die Schrauben nicht mehr

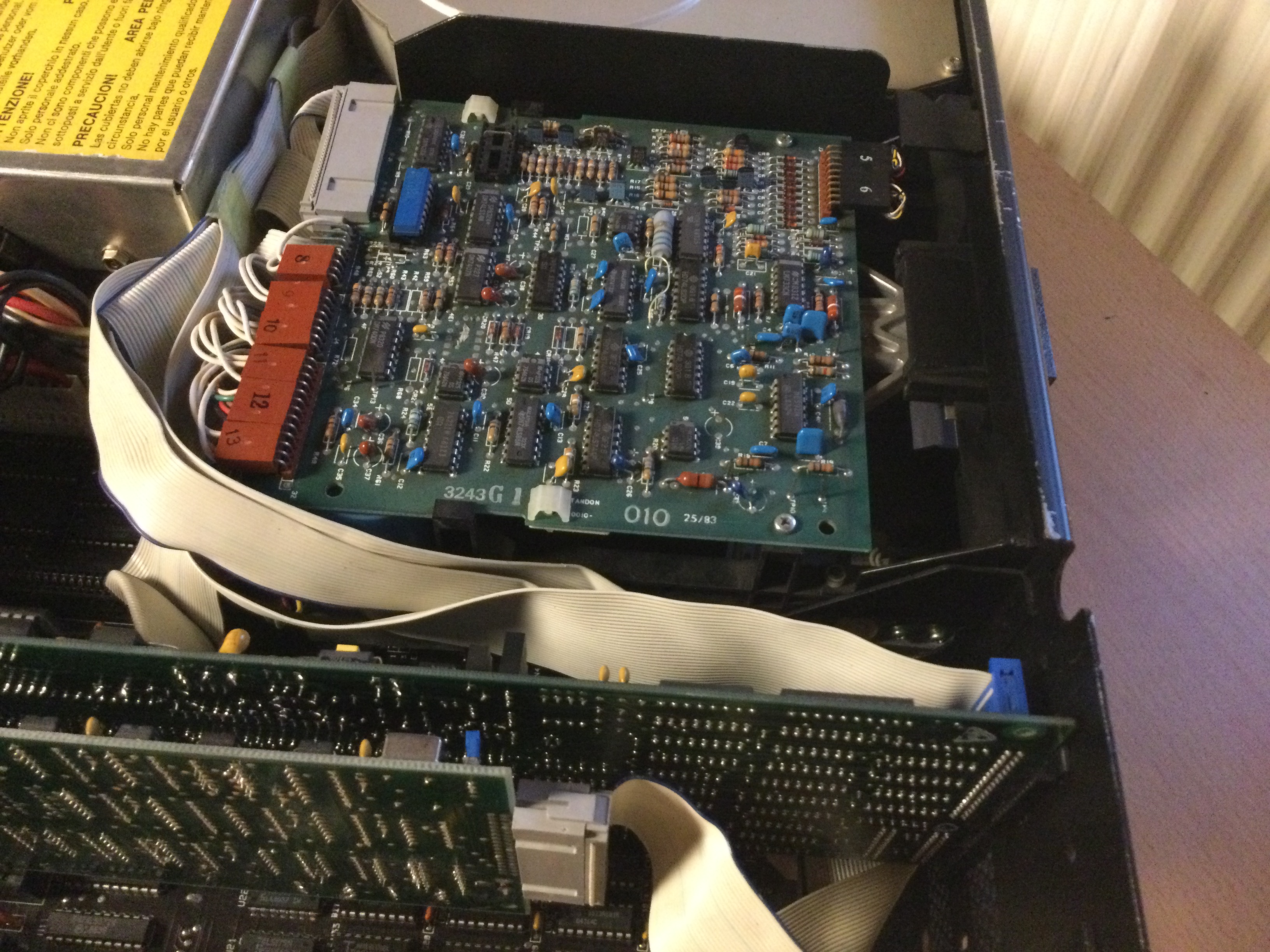

- Den Festplatten Controller einbauen : Dabei die Kabel Kabel der Festplatte anschließen
- Den Floppy Controller einbauen, dabei das Floppy Kabel um den Festplatten Controller herum führen
- Die restlichen ISA Karten einbauen
- Den Lautsprecher als letztes montieren !
- Das Gehäuse verschließen
Die Installation
Die Installation des IBM PC ist für geübte DOS Spezialisten keine sonderliche Herausforderung. Die Herausforderung kann darin liegen,
dass passende Disketten fehlen. Die Datenträger sind MEGA alt und funktionieren häufig nicht mehr (wobei ich persönlich festgestellt habe, dass
ältere Disketten häufig von besserer Qualität waren als jüngere). Es gibt unzählige Methoden Datenträger herzustellen und wird in einem separaten
Artikel behandelt werden).
Bei dem IBM PC standen mit zahrleiche Disketten zur Verfügung. Dazu von der ersten DOS Diskette booten, per FDISK die Festplatte partitionieren
und per format c: /s die Festplatte formatieren und gleichzeitig die Systemdateien zum Booten von Festplatte übertragen. Diskette entnehmen und
PC neu starten. Gelingt der Bootvorgang von der Festplatte per MD DOS ein Unterverzeichnis für die DOS Dateien erzeugen. Per CD DOS in das entsprechende
Verzeichnis wechseln und den Inhalt der beiden DOS Disketten per COPY A:. in das Verzeichnis kopieren.
Für den Tastaturtreiber die Datei KEYBOARD.SYS in das Hauptverzeichnis kopieren ! Dazu per CD \ in das Hauptverzeichnis wechseln (Achtung : Solange
kein Tastaturtreiber geladen ist den Backslash per ALT + 47
erzeugen) und per COPY A:KEYBOARD.SYS von der ersten DOS Diskette auf die Festplatte
kopieren. Abschließend die Datei AUTOEXEC.BAT
erzeugen. Dazu den Befehl COPY CON AUTOEXEC.BAT eingeben. Alle Eingaben werden ab diesem
Befehl in die Datei geschrieben. Die folgenden Zeilen eingeben und nach Abschluß der Eingabe die ENTER Taste betätigen:
- PATH C:\DOS;
- PROMPT $P$G
- KEYB GR
Nach drücken der F6 Taste wird die Datei auf die Festplatte geschrieben und beim nächsten Neustart ausgeführt (Den :
erhält man mit
SHIFT + Ö
auf der deutschen Tastatur. Man kann die AUTOEXEC.BAT ohne Neustart aufrufen und ausführen. Danach sollte der richtige

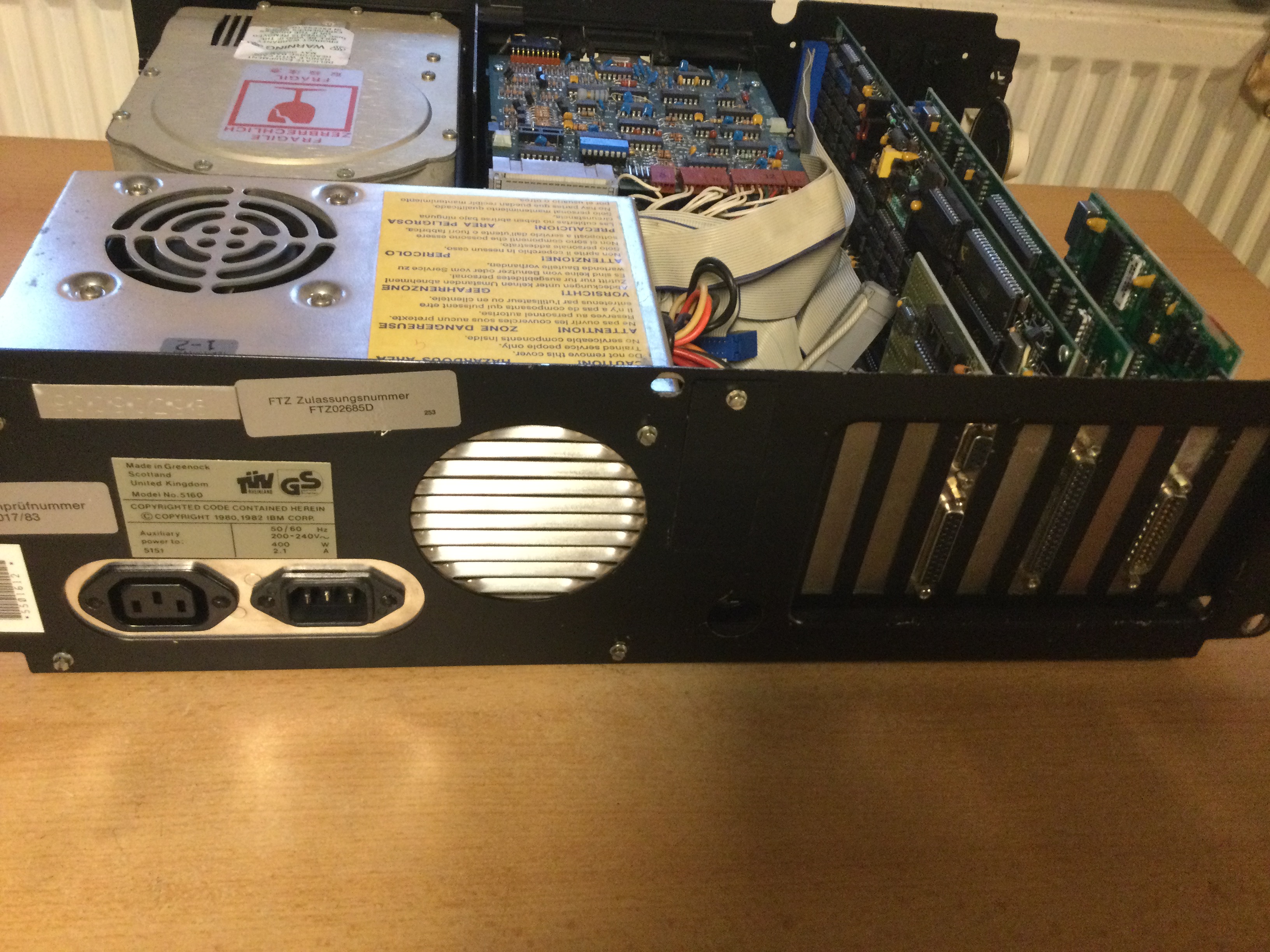

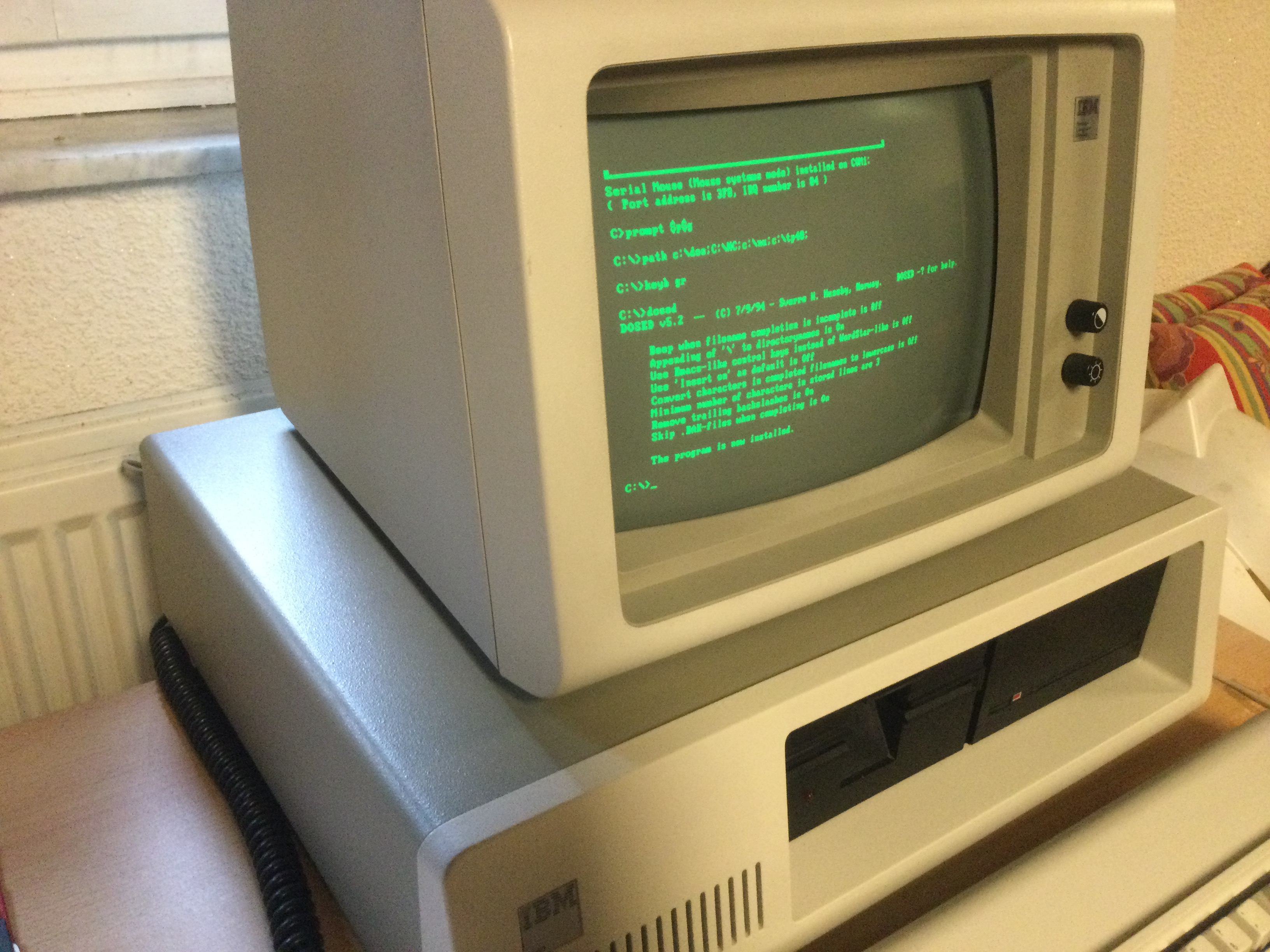

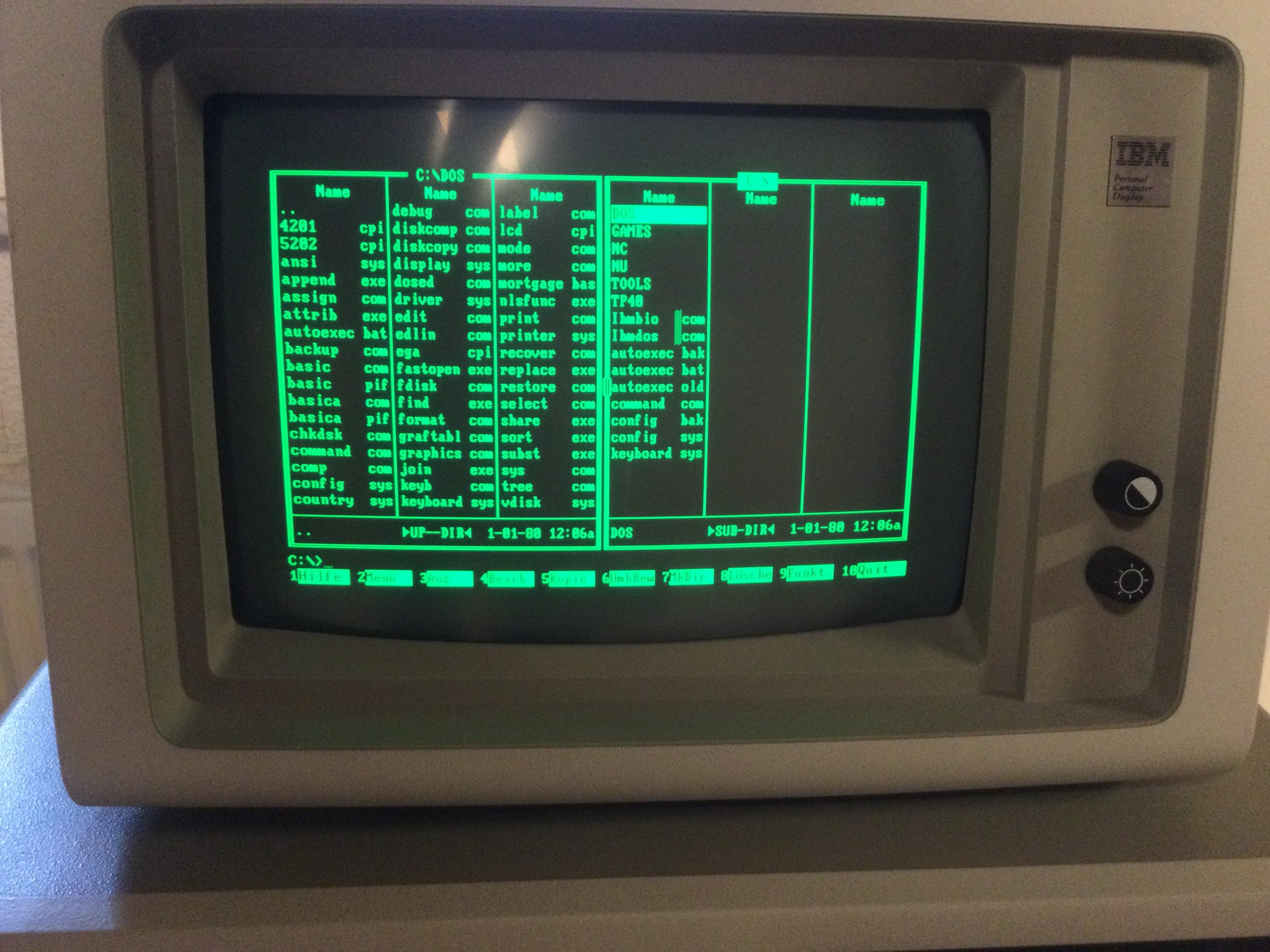

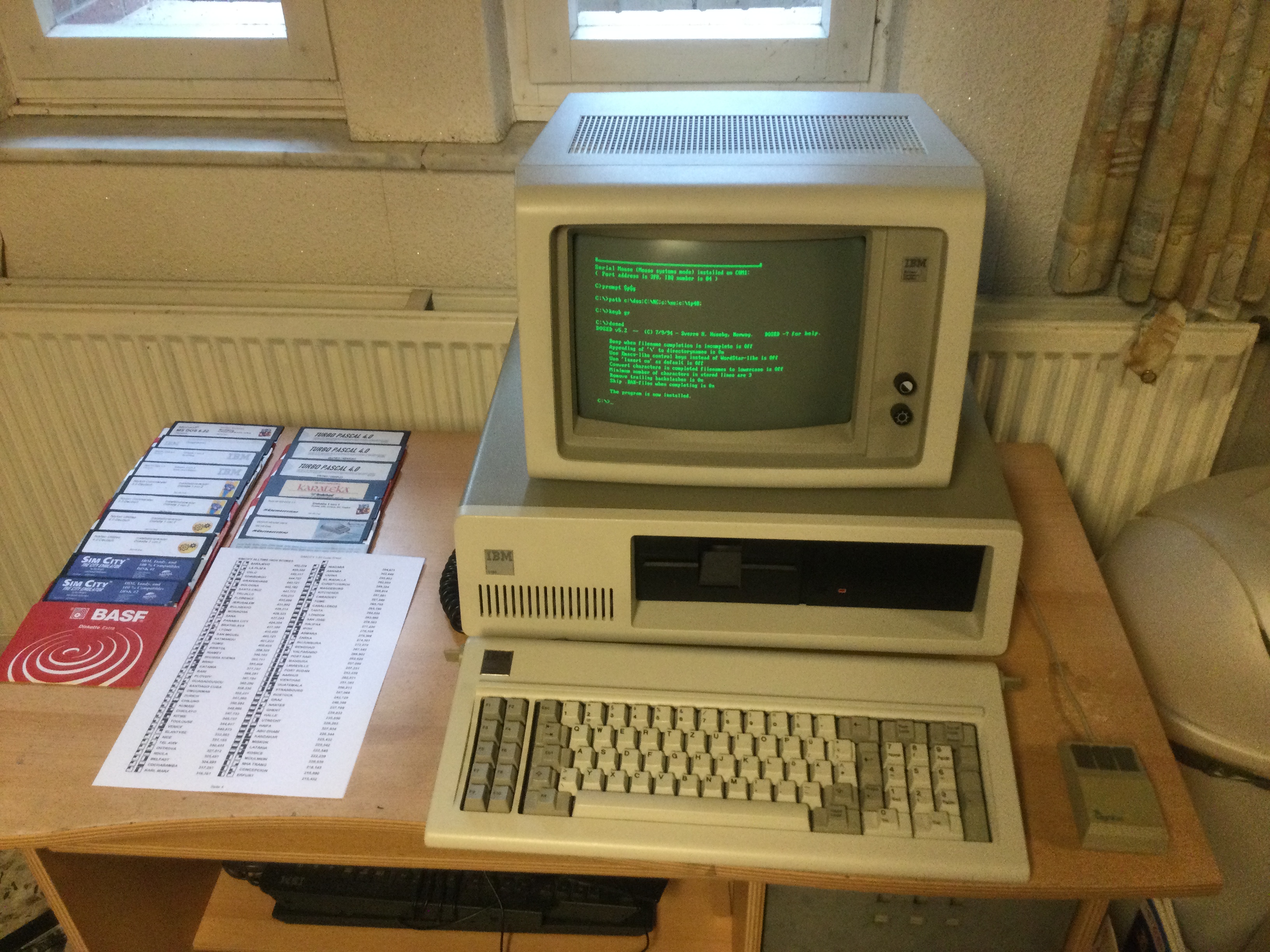

Tastaturtreiber geladen sein. Ab jetzt kann jede beliebige Software installiert werden die zu dem PC passt. Abschließend noch ein paar Bilder zu
diesem PC der mittlerweile einen neuen Besitzer erfreut.
(Für eine vergrößerte Darstellung die Bilder anklicken)
