Aufbereitung eines Noname XT - Zerlegen
Nachdem das System den Einschalttest überlebt hat geht es nun an die aufwendigste Arbeit: Zerlegen und reinigen. Und wenn wir schon
einmal dabei sind -> Daten aufnehmen und nach Informationen im WEB suchen damit der Rechner nicht bei jedem "Thema" wieder geöffnet werden muß.
Es empfiehlt sich unbedingt die Anschlüsse der Kabel auf dem Mainboard zu fotografieren und zu dokumentieren. Denn nach dem Ausbau trifft man
gerne auf die Erkenntnis das keine Daten über das Mainboard im WEB zu finden sind. Gerade bei "Mainstream" Komponenten die millionenfach
hergestellt worden sind ist dies oft der Fall. Also vor dem Ausbau 5 Minuten Zeit nehmen.
(Für eine vergrößerte Darstellung das Bild anklicken)

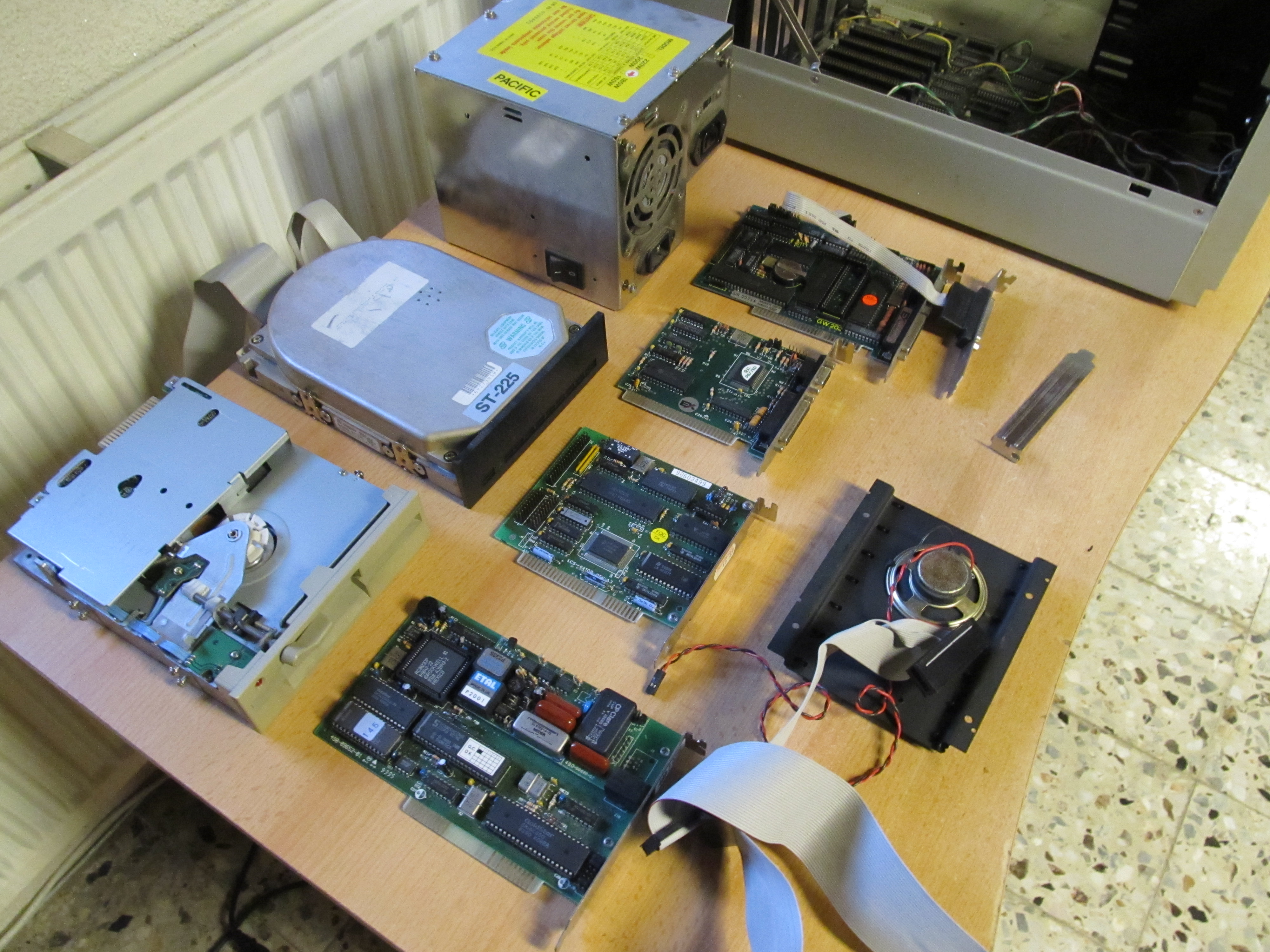

Die vorgefundenen Komponenten entsprechen dem erwarteten Stand der Technik. Enthalten sind
- Ein ISA Mainboard mit Intel 8088 Prozessor mit 10 MHz (Turbo) und 4,77 MHz (Standard) bestückt mit 512 KB Ram
- Eine Hercules kompatible Grafikkarte mit integriertem Drucker Port
- Eine Floppy Controller Karte mit seriellem und parallelem Anschluß mit integrierter Pufferbatterie (was auf eine Real Time Clock hinweist)
- Ein Festplatten Controller für MFM Festplatten
- Eine MFM Festplatte
- Ein 5,25 Zoll Floppy Laufwerk
Der Kern - Das Mainboard

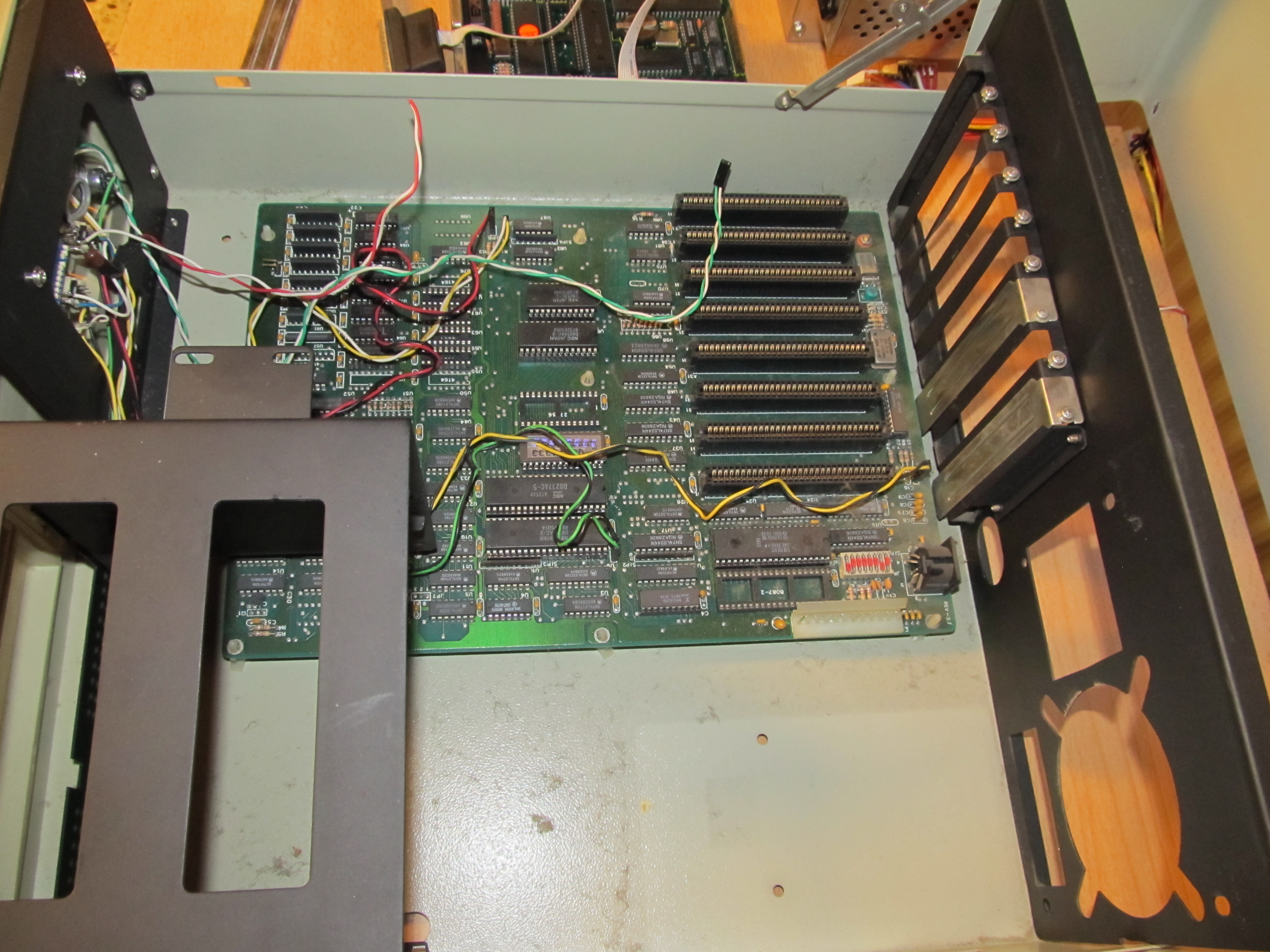

Wie auf den Bildern zu sehen - ist das Mainboard noch eingebaut und mit den Kabeln für die Schalter und die LED Anzeige am Gehäuse verbunden.
Die Verbindungen werden erst dokumentiert und dann gelöst
(Für eine vergrößerte Darstellung das Bild anklicken)

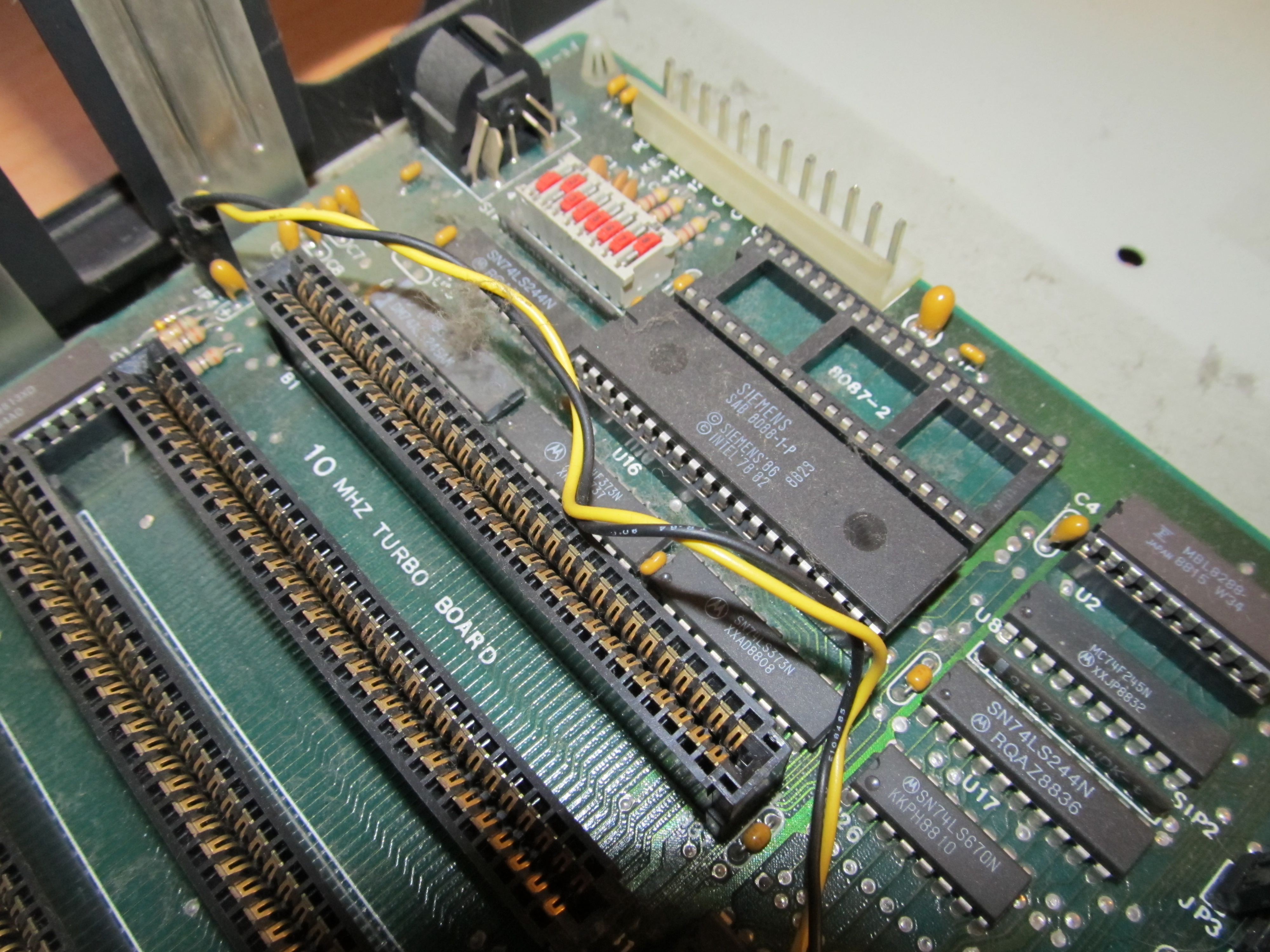

Verdrahtung Kabel (Schwarz/Gelb) führt zum Jumper "JP4".
(Für eine vergrößerte Darstellung das Bild anklicken)

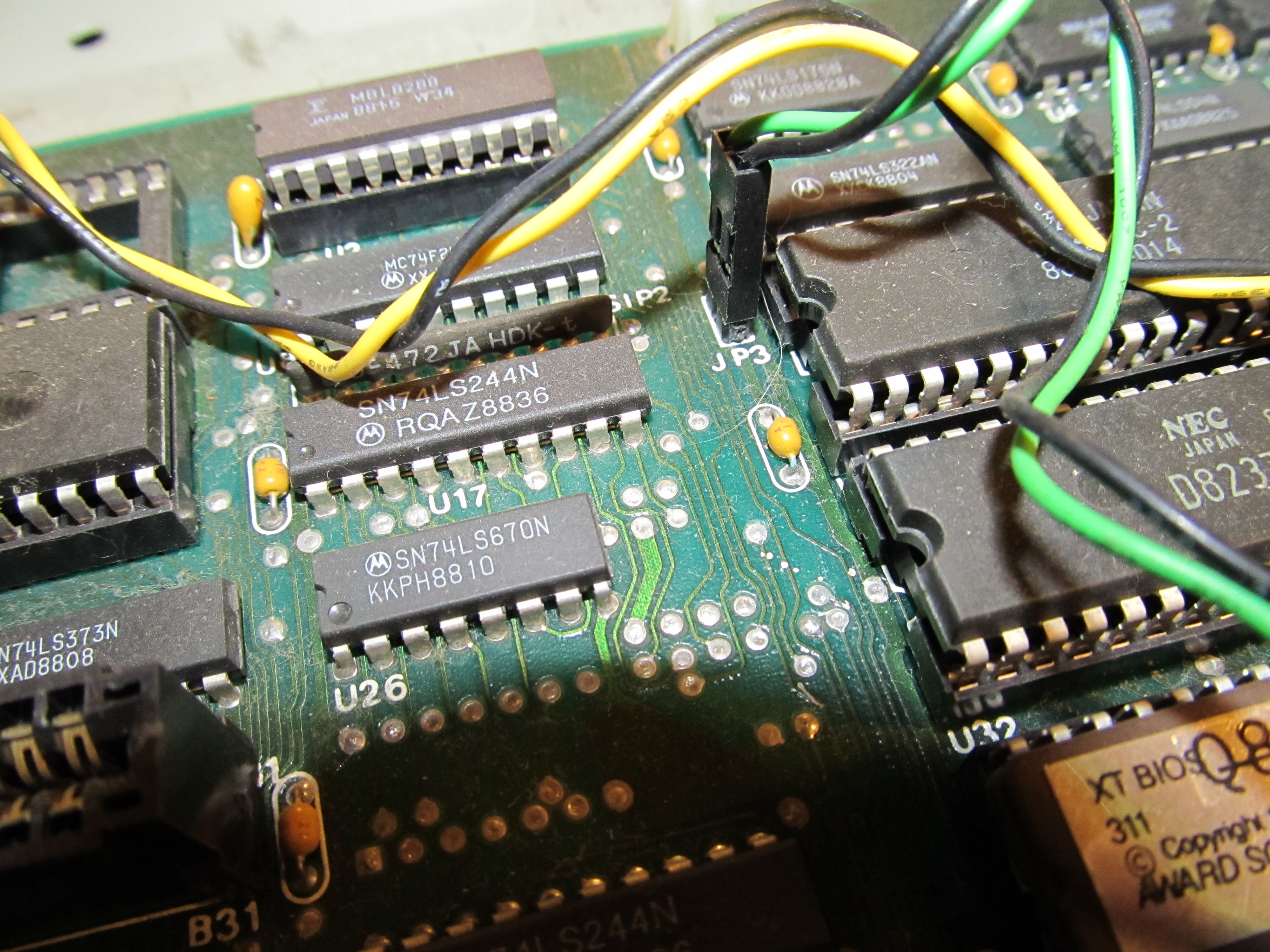

Verdrahtung Kabel (Schwarz/Grün) führt zum Jumper "JP3".
(Für eine vergrößerte Darstellung das Bild anklicken)

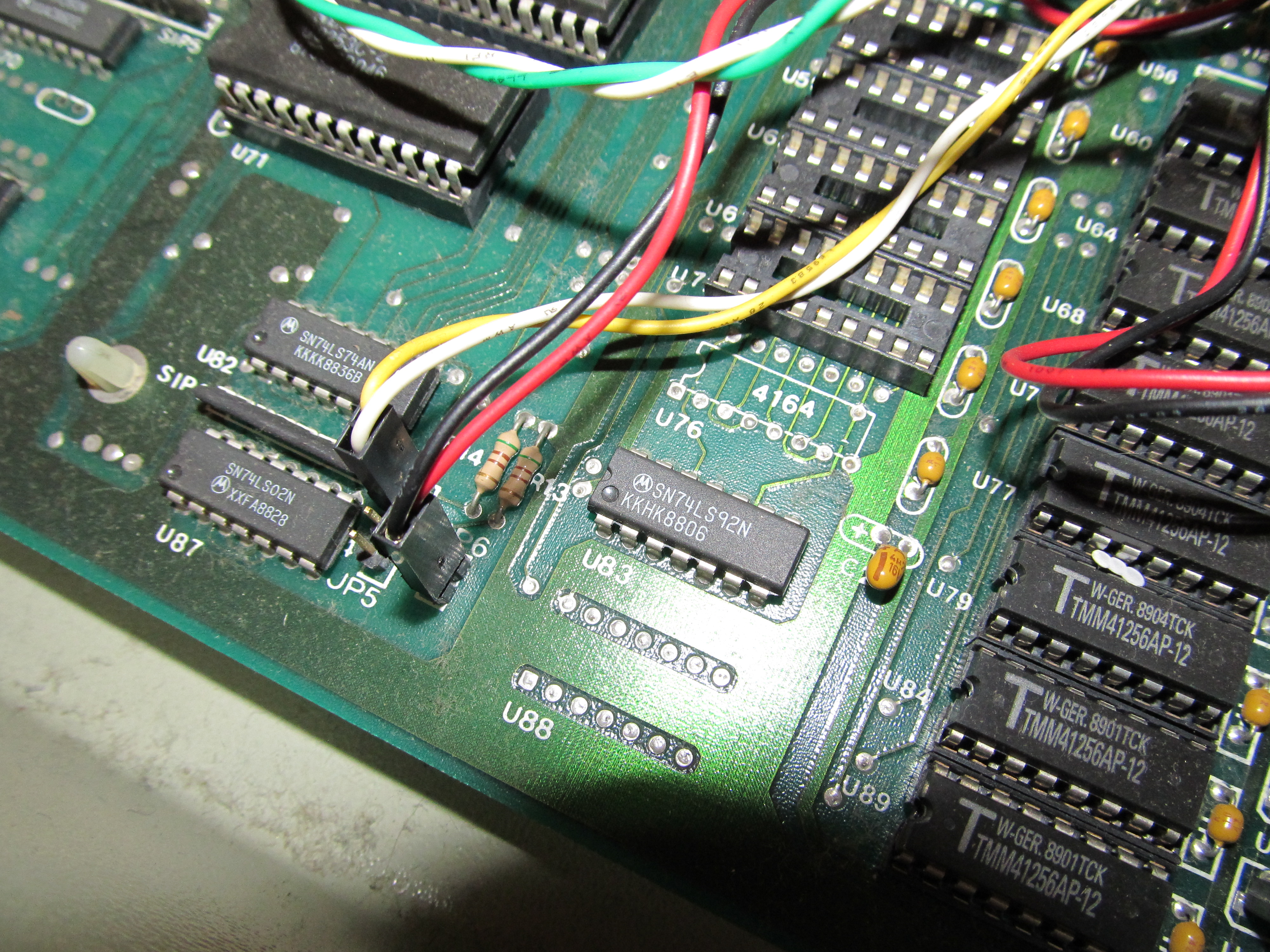

Verdrahtung Kabel (Weiß/Gelb) führt zum Jumper "JP5" auf Pins 3+4 sowie Kabel (Schwarz/Rot) zum Jumper "JP6".
(Für eine vergrößerte Darstellung das Bild anklicken)
Die einfache Mitschrift hilft beim späteren Zusammenbau. Am besten auf einem separaten Blatt die Jumperbezeichnungen notieren und dazu dann die
entsprechenden Kabel. Rückverfolgung zu den Komponenten (Speaker, Turbo Taste, Reset Taste etc...) hilft dann die Jumper den entsprechenden Funktionen
zuzuordnen.
(Für eine vergrößerte Darstellung das Bild anklicken)

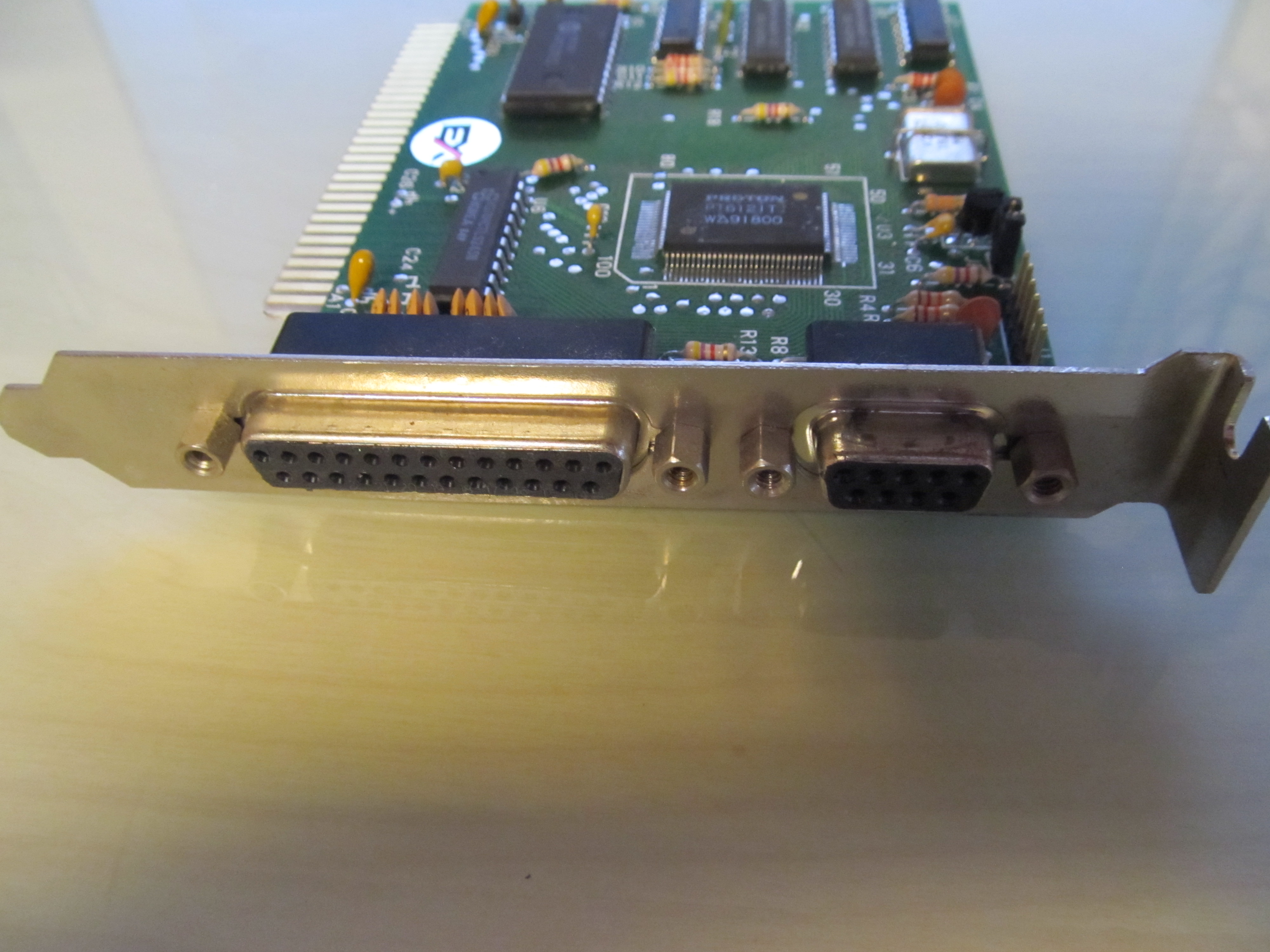

Die Grafikkarte

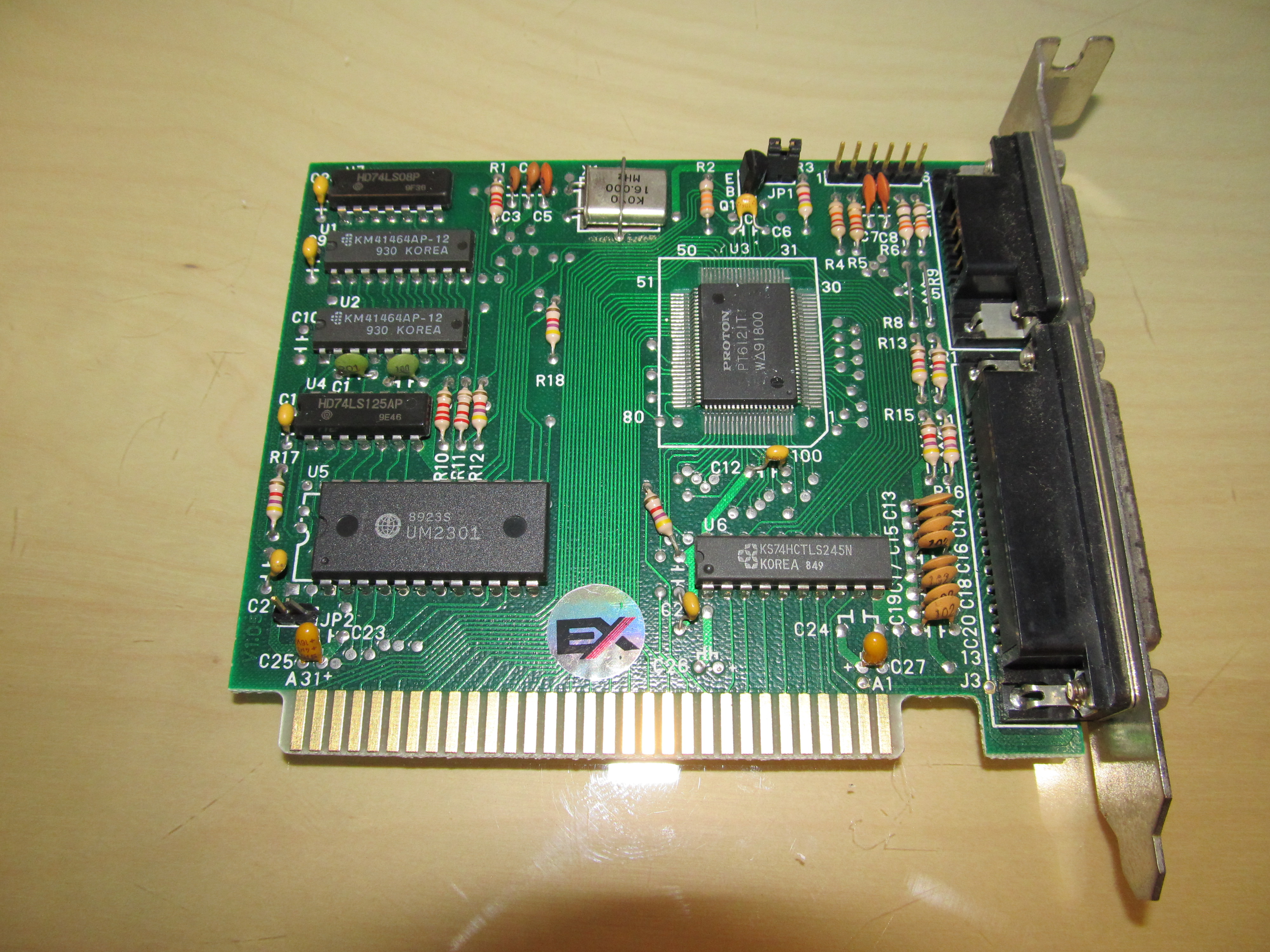

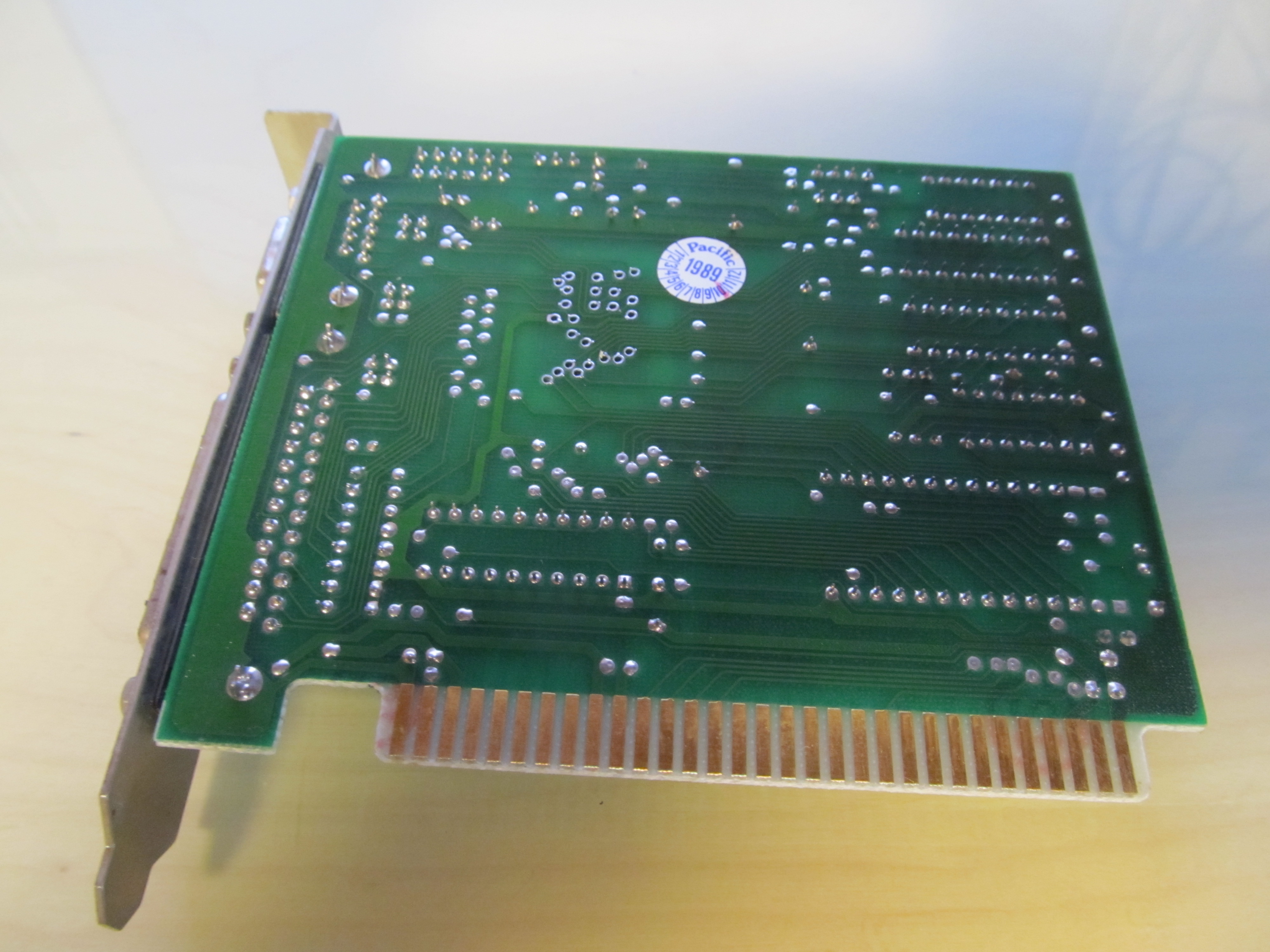

Eine zu der damaligen Zeit übliche Grafikkarte sorgt für die Bildschirmausgabe. Es handelt sich um eine sogenannte Herculeskarte die üblicherweise
mit einen Druckerport und 64 KB Speicher ausgerüstet ist. Diese Grafikkarten waren eine beliebte Aufrüstoption für den IBM kompatiblen Monochromen
Display Adapter (MDA). Dieser war nur in der Lage Text darzustellen.
(Für eine vergrößerte Darstellung das jeweilige Bild anklicken)
Der Floppy Controller

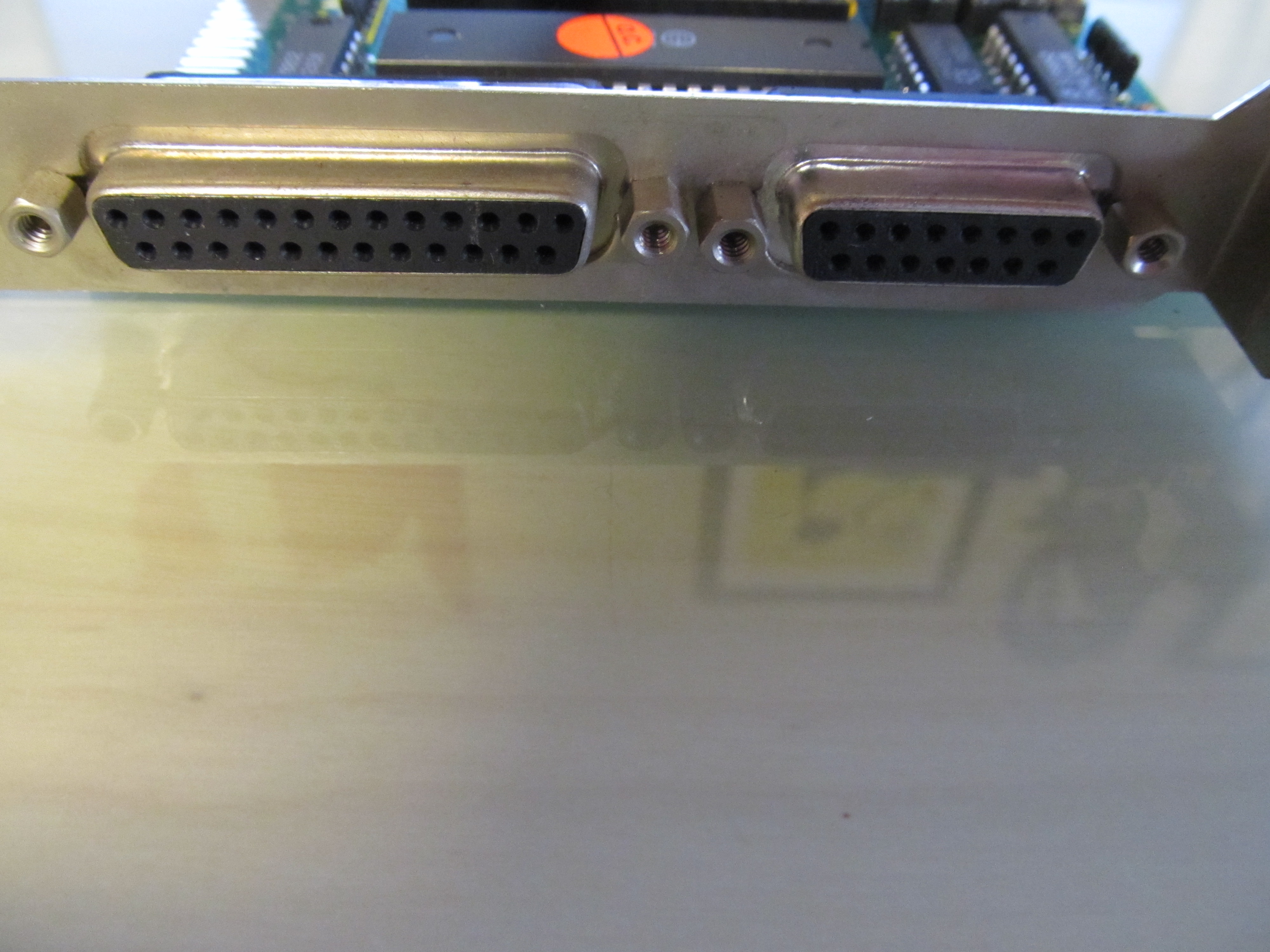

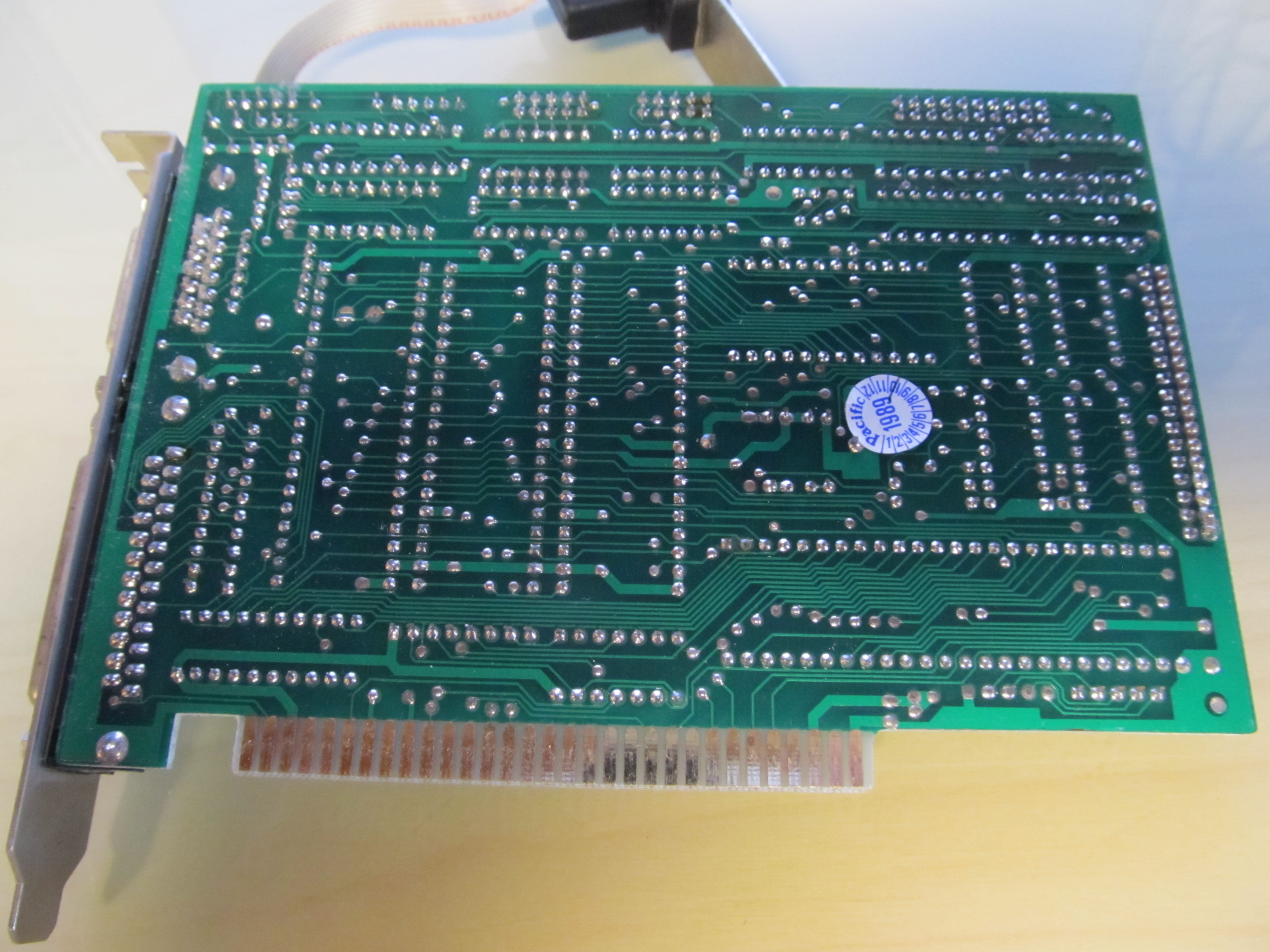

Der Floppy Controller enthält im Gegensatz zum original IBM Floppy Controller des XT (IBM PC5160) noch weitere I/O Anschlüsse. Die Karte verfügt
über zwei 10 Pin Pfosten für serielle Anschlüsse sowie über einen Drucker und Joystick Port auf dem Slotblech. Zusätzlich ist auf dem Board eine
Pufferbatterie verbaut die auf die Möglichkeit hindeutet Datum und Uhrzeit zu speichern. Auch dies war bei dem IBM PC XT ohne zusätzliche Hardware
nicht möglich.
(Für eine vergrößerte Darstellung das jeweilige Bild anklicken)
Der MFM Festplatten Controller

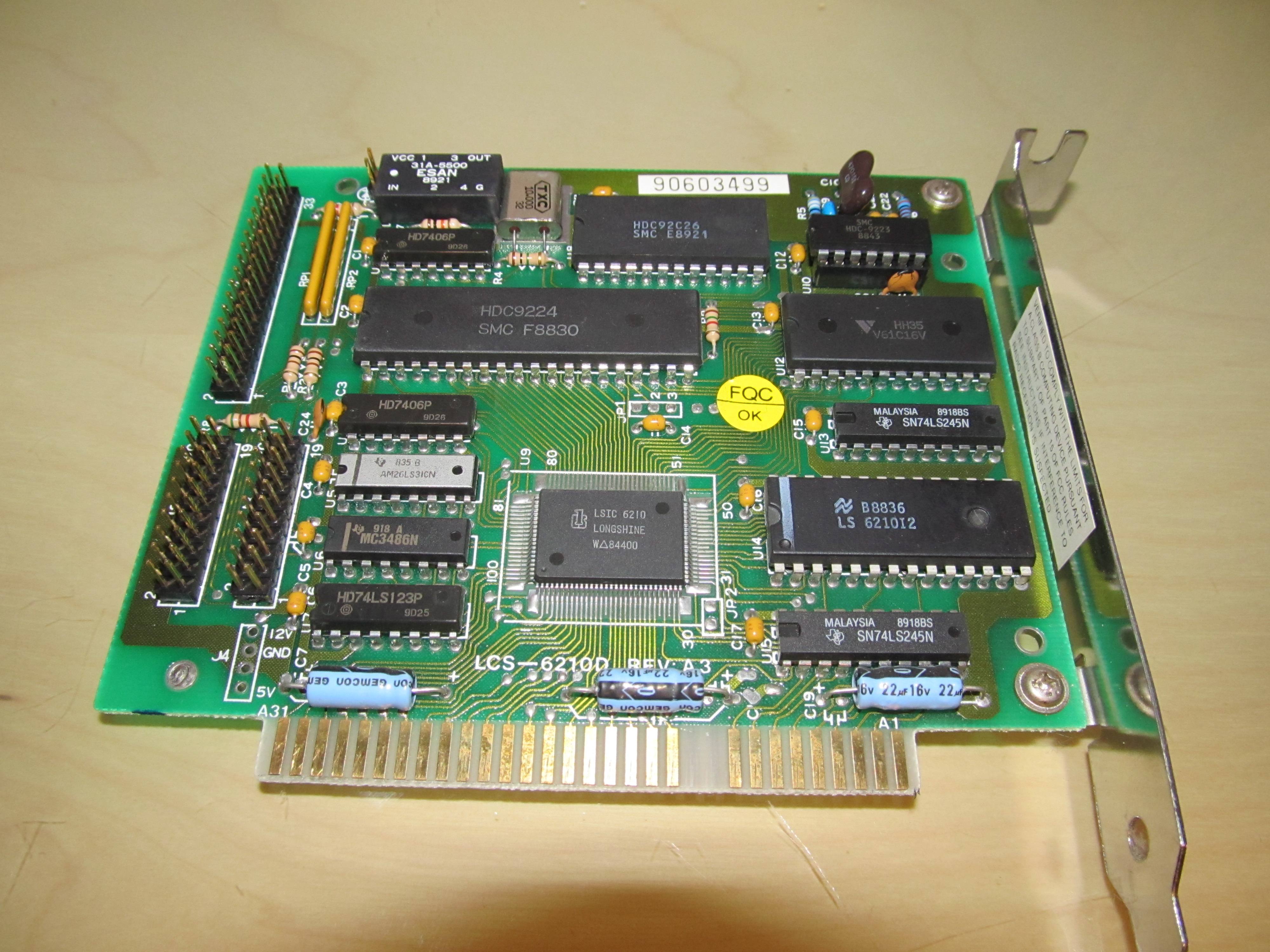

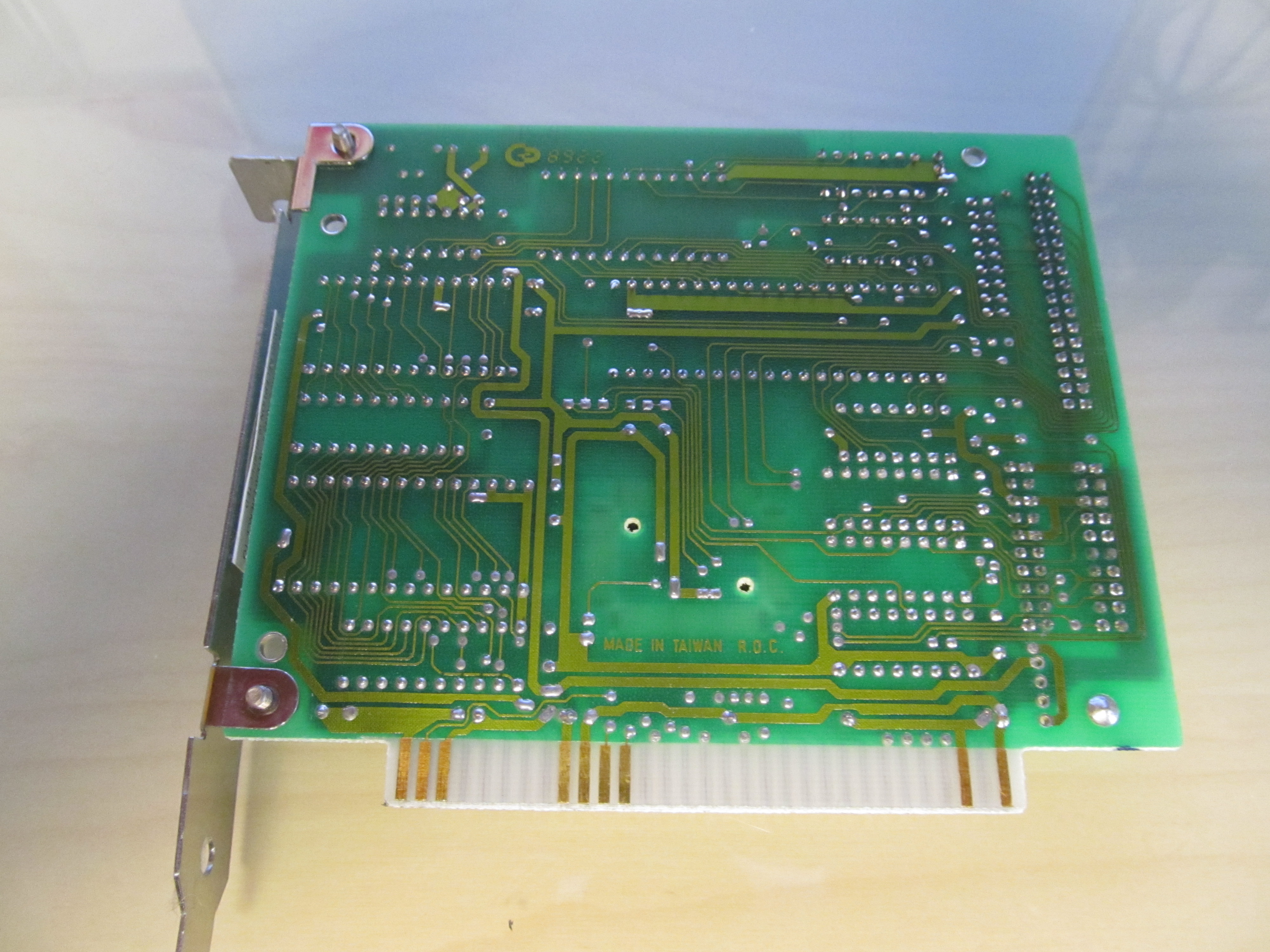

Der verbaute MFM Festplatten Controller verfügt über die Anschlußmöglichkeit von zwei MFM Festplatten. Die Daten und Steuerleitungen werden über
herkömmliche Pfostenstecker realisiert. Dieser Controller verfügt über eine Steuerleitung und zwei Datenleitungen. Dies ermöglicht den Anschluß
von bis zu zwei MFM Festplatten. Einige MFM Controller konnten bis zu 4 Festplatten ansteuern. Bei der Größe der damaligen Festplatten ist das
allerdings selten realisiert worden (und auch nicht ratsam wenn man sich später keinen "Bruch" heben möchte).
(Für eine vergrößerte Darstellung das jeweilige Bild anklicken)

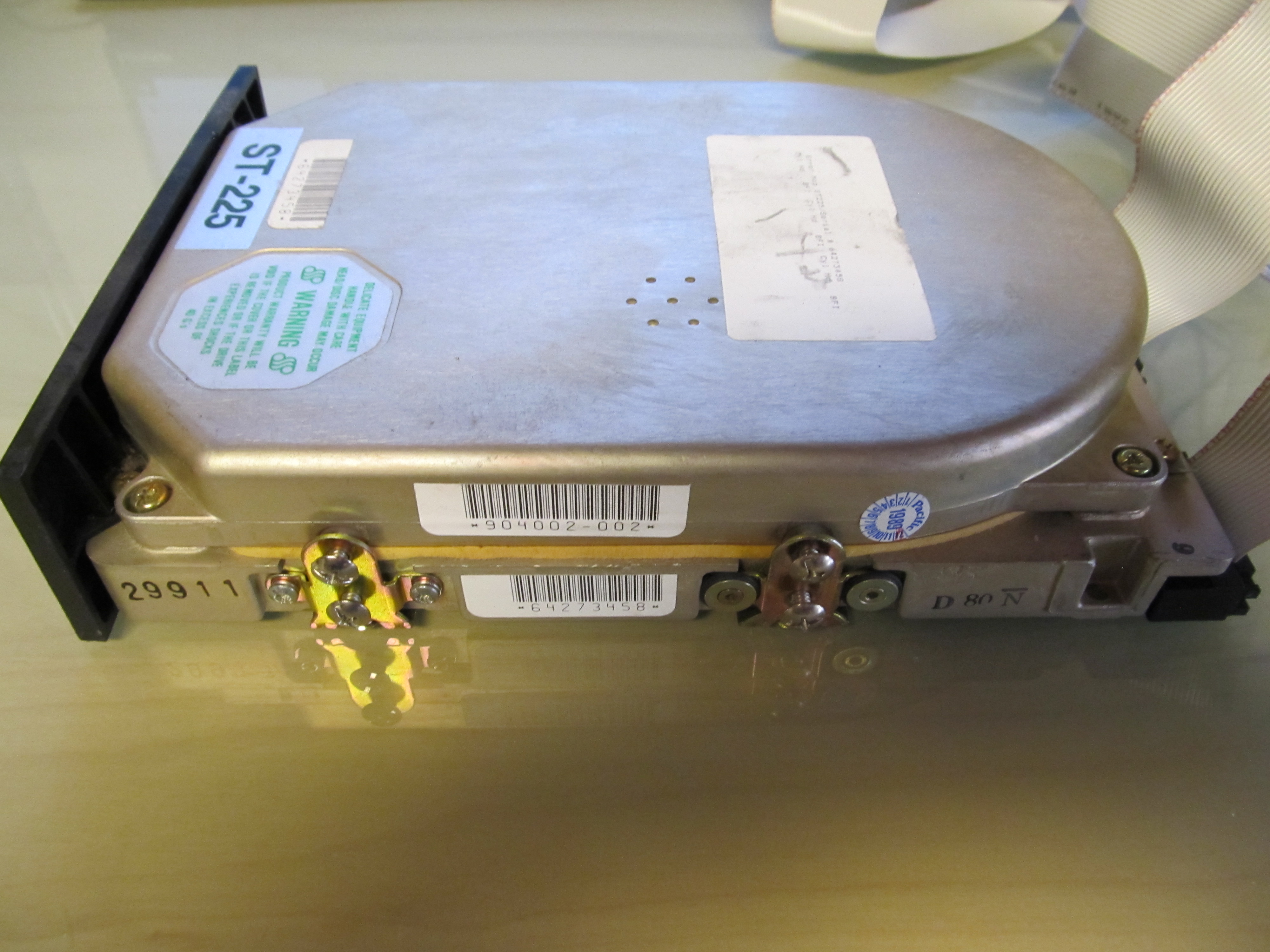

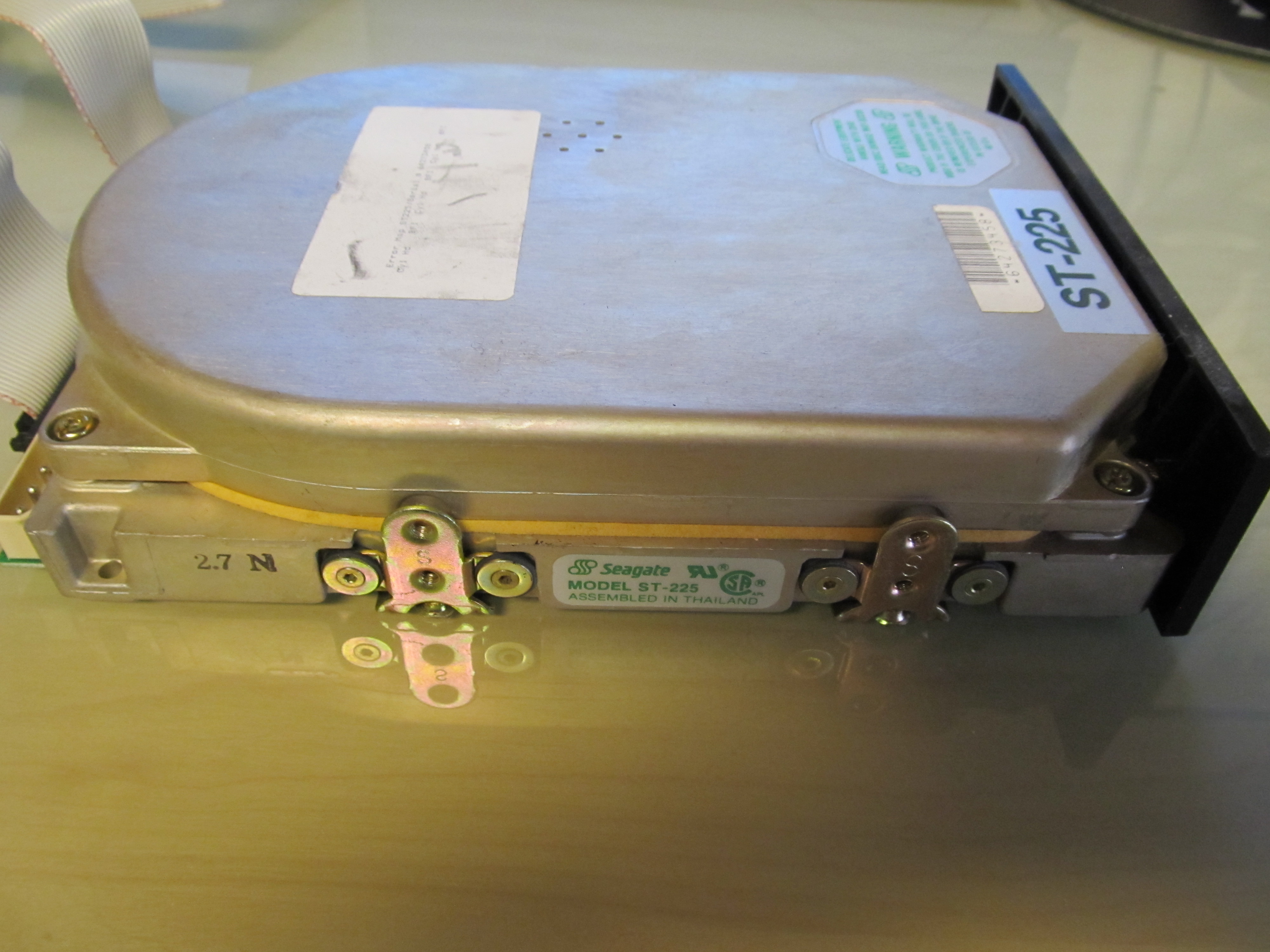

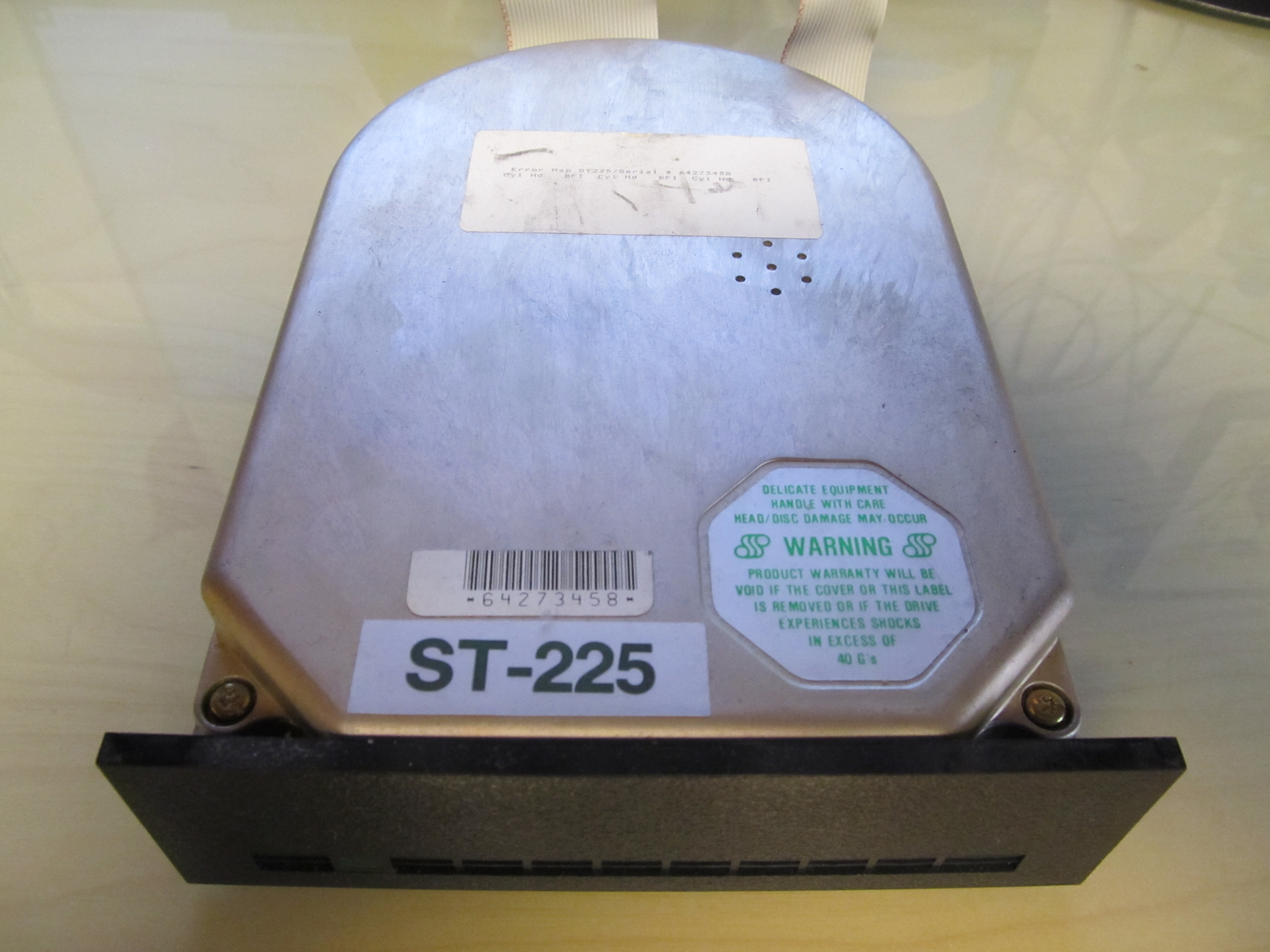

Die MFM Festplatte
Die MFM Festplatte ist schon ein "kleines" Modell. Die ersten Festplatten hatt das Format 5,25 Zoll bei doppelter Bauhöhe (sprich: belegten
zwei 5,25 Zoll Einbauschächte auf einmal). Das vorgefundene Laufwerk hat hier nur die halbe Bauhhöhe und kommt mit einem Einbauschacht aus.
Dennoch mutet diese im Vergleich zu heutigen Technologien schon fast als Relikt an.
(Für eine vergrößerte Darstellung das jeweilige Bild anklicken)
Das Gehäuse ist sehr schön modular aufgebaut und ließ sich in wirklich alle Einzelteile zerlegen. Das besondere hier sind die Rück- und Vorderwand,
die sich ebenfalls von dem unteren Gehäuseteil entfernen ließen. Normal sind diese Komponenten fixiert am Unterteil. War hier nicht der Fall. Tipp:
Jede Schraube die man rausdreht, auch gleich wieder in die Aufnahme einschrauben. So fliegen keine Schrauben durch die Gegend und man muß hinterher
nicht suchen. Auch ist eine Verwechlsung der Schrauben dadurch ausgeschlossen (was wirklich zu Ärger führen kann wenn diese sich nur Minimal
unterscheiden. In der einen Aufnahme hat's Spiel und bei der anderen wird diese überdreht).
(Für eine vergrößerte Darstellung das Bild anklicken)
